При невозможности отрегулировать механизм управление поворотом и тормоза в соответствии с инструкцией по эксплуатации, определить причину и снять соответствующую сборочную единицу для текущего ремонта.
5.14.1. Бортовые фрикционы и тормоза
Снять кабину, топливный бак, панели пола трактора. Снять крышки верхних и задних-люков корпуса бортовых фрикционов. Отсоединить от двуплечих и внутренних рычагов тяги тормоза. Снять двуплечий рычаг с валиками с кронштейна, отвернув регулировочные гайки с вилок тормозных лент. Разъединить двуплечий рычаг, тормозную ленту и вилку, вынув валики. Снять кронштейн с внутренней стороны корпуса бортовых фрикционов, вывернув болты крепления. Вывернуть регулировочный болт. Отвернуть гайки, соединяющие верхнюю и нижнюю части тормозной ленты. Снять тормозную ленту с барабана бортового зрикциона.
Вывернуть технологическую пробку из корпуса бортовых фрикционов. Отсоединить трубку подвода мазки к рычагам бортовых фрикционов. Отвернуть гайки соединительных пальцев регулировочных ви-ок, снять пальцы и освободить вилки. Отвернуть болты крепления фланца полуоси к фланцу вала кони-еской шестерни. Отвернуть торцовым ключом болты крепления наружного барабана к ведущему фланцу ерез отверстие в корпусе бортовых фрикционов, из которого была вывернута технологическая пробка. 1овернуть внутренний барабан широким пазом вниз для того, чтобы при снятии бортового фрикциона че-ез этот паз прошла пробка крепления фланца ведущей шестерни бортового редуктора. Снять бортовой )рикцион.
Отогнуть концы стопорных шайб б (рис.5.73) и вывернуть соединительные пальцы 5 и 12. Снять рычаг 11. Отогнуть концы стопорной шайбы 19, вывернуть пробку 18. Выпрессовать полуось из внутреннего арабана. Снять наружный барабан 1 с ведомых дисков 2.
Приспособлением сжать пружины, снять сухари 16. Разжать пружины. 13 и 17, снять тарелки 14 и пружины. Установить бортовой фрикцион на торец внутреннего барабана 20 и снять тарелку нажимную 4, зльцо, диски 2 и 3. Снять замковое кольцо и отвернуть гайку с нажимной тарелки. Спрессовать корпус 10 упорного подшипника 7 с подшипником в сборе. Снять замковое кольцо б, отражатель 9. Выпрессовать из корпуса упорный подшипник, вынуть из нажимной тарелки пальцы 15 пружин.
Проверка технического состояния и ремонт
Длина общей нормали при охвате 11 зубьев внутреннего барабана 104,656 мм, при размере менее 103,5 мм и одностороннем износе зубьев, барабан с комплектом дисков и полуосью переставить на другую сторону. При двухстороннем износе зубьев по толщине до размера длины общей нормали 102,3 мм, заменить барабан.
Длина общей нормали по 13 впадинам наружного барабана 125,256 мм, при размере более
26,5 мм и одностороннем износе зубьев барабана в комплекте переставить на другую сторону. При двухстороннем износе зубьев по толщине до размера длины общей нормали 127,8 мм, заменить барабан. Нормальная толщина диска с внутренним зубом 2,4 ±0,18 мм. Износ диска по толщине допускается 32,00 мм.
Нормальная толщина диска с наружными зубьями с фрикционными накладками в сборе 7,2±0,41 мм. при износе фрикционных накладок дисков с наружными зубьями до размера 4,7 мм, заменить фрикционные накладки. Длина общей нормали диска с наружным зубом с охватом тринадцати зубьев 125,256 мм и износе допускается изменение длины общей нормали до 124 мм.
Нормальный диаметр полуоси бортового фрикциона 85 мм, нормальный диаметр тарелки нажимной 85 мм. Допускается зазор между полуосью и тарелкой нажимной 0,6 мм. Предельный зазор 1 мм.
При наличии трещин по отверстиям под заклепки, износе тормозных накладок менее чем 4,5 мм заменить накладки. Головки заклепок должны быть утоплены не менее, чем на 2,5 мм. Номинальная толщина фрикционных накладок должна составлять 10 мм.
Допускаются местные зазоры между накладкой и тормозной лентой вне зоны заклепок, не более
4 мм на дуге 30° на глубине не более 20 мм от края ленты, в количестве не более четырех на каждой 1кладке.
Допускаются местные зазоры между барабаном и накладками не более 0,6 мм, глубиной до 25 мм э дуге до 60 ° в количестве не более четырех с каждой стороны ленты и в двух местах — сквозные зазоры о 2 мм на дуге до 50°, в остальных местах щуп 0,3 мм не должен проходить междубарабаном и лентой.
Замена накладок тормозном ленты
Срубить заклепки, прикрепляющие накладки к верхней и нижней частям тормозной ленты. Установить болты, уложить новые накладки и приклепать их к ленте заклепками. Головки заклепок не должны иметь не полной расклепки и большого смещения. Допускаются” надрывы "на головках заклепок, не более шести, на всей ленте. Соединить верхнюю и нижнюю части ленты, наложив верхнюю часть тормозной ленты на выступающие болты нижней части и навернуть на болты гайки с шайбами. Проверить прилегание ленты к поверхности барабана. Допускается не более четырех участков не полного прилегания ленты.
Рис. 5.74. Сборка и установка
Перед сборкой все детали промыть в керосине или дизельном топливе и продуть сжатым воздухом. Полость тарелки нажимной заполнить графитовой смазкой СКа 2/6.
Следует помнить, что на фланец внутреннего барабана первым устанавливается диск с наружными зубьями. Толщина пакета дисков, сжатого пружинами, должна был” в пределах 96 мм. При меньшей толщине пакета количество дисков допускается увеличить. Корпус упорного подшипника должен вращаться легко, без заеданий.
Перед установкой бортовых фрикционов проверить соосность и биение фланца ведущей шестерни и фланца, установленного на шлицевом хвостовике вала конической шестерни.
Биение поверхностей фланцев: радиальное не более 0,2 мм, торцевое не более 0,25 мм проверять при помощи штатива с индикатором ИН 0,5 кл.1.
Установить бортовые фрикционы и тормоза в технологической последовательности, обратной снятию. Регулировочную гайку 3 (рис. 5.74) тормоза затянуть до плотного облегания барабана тормозной лентой б, затем отвернуть гайку на 10-13 оборотов. Ввернуть регулировочный болт 2 до касания тормозной лентой барабана, после чего отвернуть болт на 1-1,5 оборота и законтрить гайкой 1. Длину тяги 5 отрегулировать таким образом, чтобы зазор между наружным рычагом и стенкой корпуса при полностью отжатом двуплечем рычаге 4 составлял не менее 5 мм. При переднем положении внутренний рычаг валика тормоза не должен упираться в стенку корпуса бортовых фрикционов.
Оборудование, приспособления, инструмент
Кран мостовой опорный 3,0 те ГОСТ 534-78, гидрофицированный стенд ОР-23711, пресс ПО-930, гайковерт ИП 3106 VH, приспособление для сжатия и сборки пружин бортовых фрикционов 9698-6970, справка для запрессовки упорного шарикоподшипника в корпус бортового фрикциона Т9815-1547, выколотка Т9815-1124, оправка для напрессовки корпуса шарикоподшипника на шейку нажимной тарелки бортового фрикциона Т9815-1549, захват для бортового фрикциона 612-311, ванна моечная передвижная СМ-1316, сверло 5 ГОСТ 19544-74.
Снятие бортовых фрикционов Т-170
Снимите кабину, топливный бак трактора. Выверните болты и снимите крышки верхних и задних люков корпуса бортовых фрикционов. Отсоедините от двуплечих рычагов тяги тормоза. Отверните регулировочные гайки с вилок тормозных лент и снимите двуплечие рычаги с вилками с кронштейнов. Выверните технологическую пробку 1 ( рис. 229 ) из корпуса бортовых фрикционов.

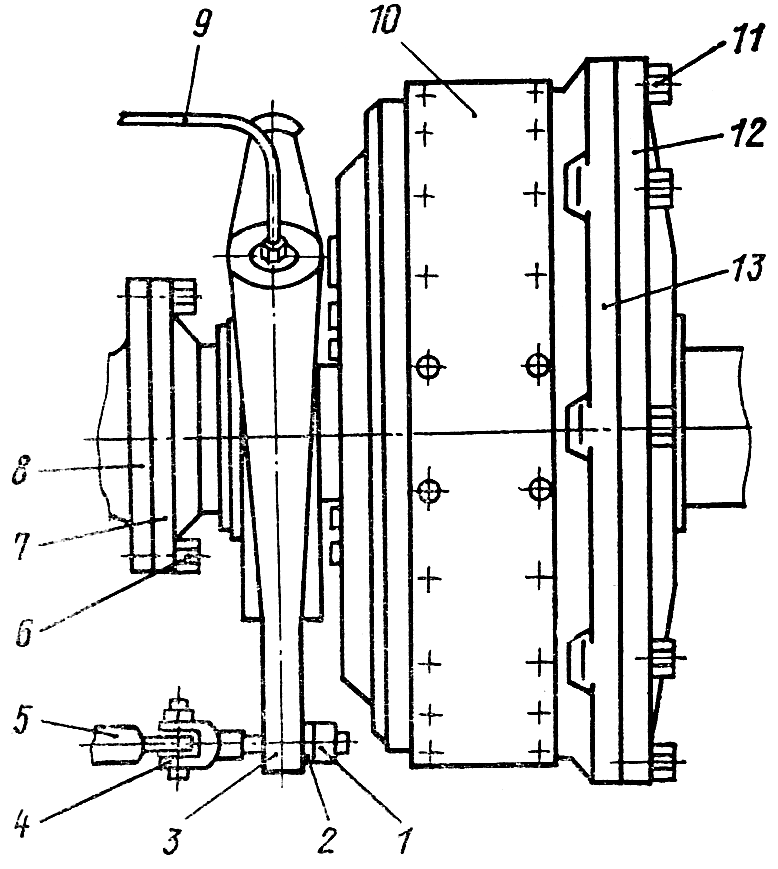

Отсоедините трубку 9 ( рис. 230 ) подвода смазки к рычагам 3 бортовых фрикционов. Отверните контргайку 1 и шаровую гайку 2. Отсоедините вилку 4 от рычага 5, отверните болты 6, прикрепляющие фланец полуоси 7 к фланцу 8 вала конической шестерни. Отверните торцовым ключом болты 11, крепящие наружный барабан 13 к ведущему фланцу 12, через отверстие в корпусе бортовых фрикционов, из которого была вывернута пробка 1 ( см. рис. 229 ).
Отверните болты 6 и 11 ( см. рис. 230 ), за исключением одного с каждой стороны бортового фрикциона. При этом широкий паз 25 ( см. рис. 232 ) на торце внутреннего барабана 24 должен находиться в нижнем положении для того, чтобы при снятии бортового фрикциона через этот паз прошла пробка крепления фланца ведущей шестерни бортового редуктора.

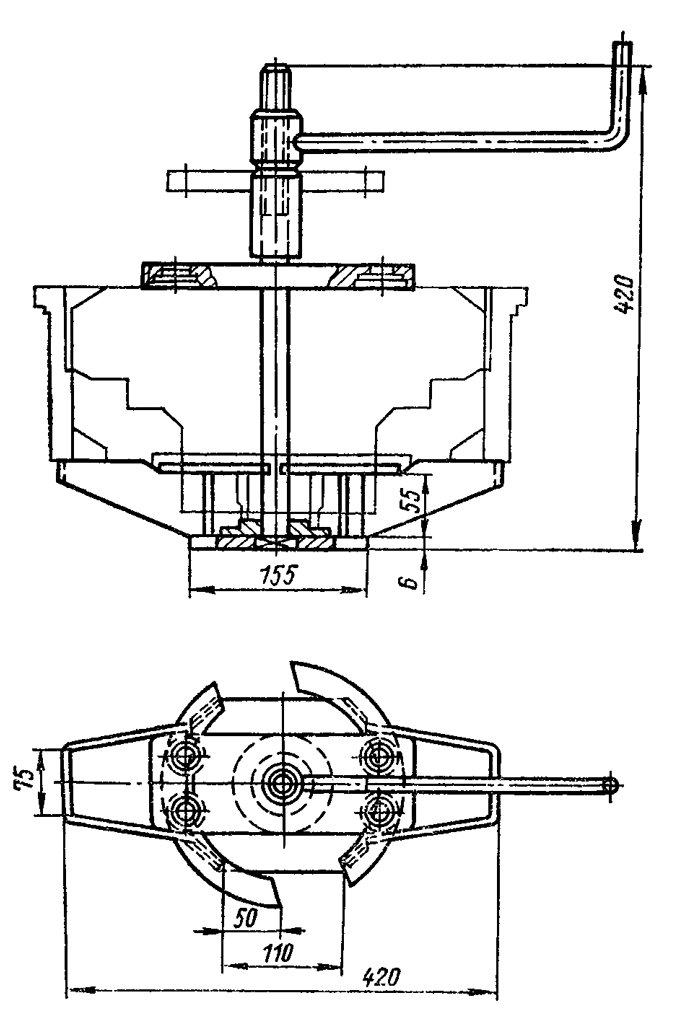

Захватите бортовой фрикцион приспособлением ( рис. 231 ) и подвесьте на подъемнике. Масса одного бортового фрикциона 125 кг. Выверните оставшиеся два болта 6 и 11 ( см. рис. 230 ). Снимите бортовой фрикцион с трактора.
Разборка бортовых фрикционов Т-170
Снимите с наружного барабана тормозную ленту. Нанесите на наружный и внутренний барабаны одноименную маркировку, чтобы при сборке установить их в один бортовой фрикцион.

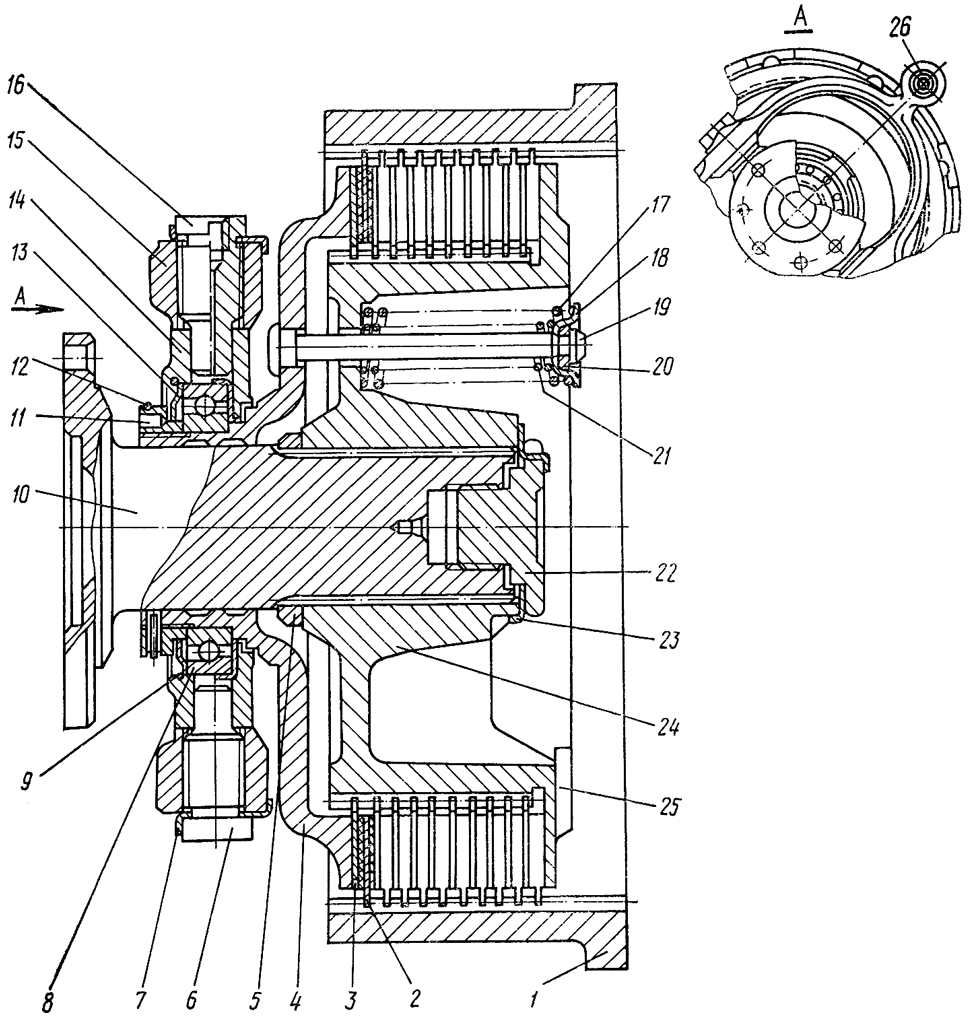

Снимите наружный барабан 1 ( рис. 232 ). Отогните концы стопорных шайб 7 и выверните соединительные пальцы 6 и 16. Снимите рычаг 15.

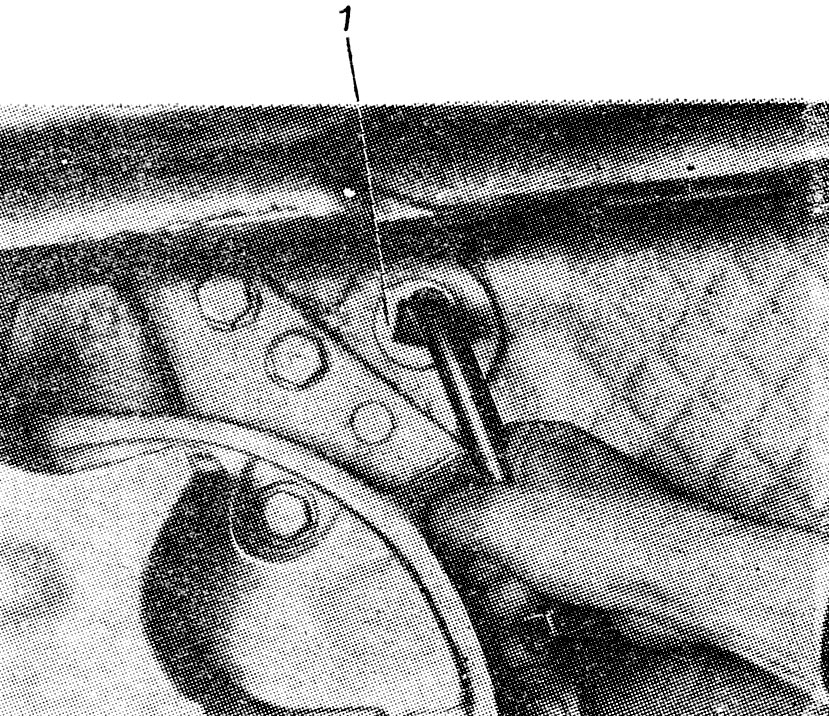

Отогните концы стопорной шайбы 23 и выверните пробку 22 ( рис. 232 и 233 ).
Нанесите метки на торец ступицы внутреннего барабана 24 и полуоси 10 для того, чтобы при сборке установить полуось в прежнее положение. Выпрессуйте полуось из внутреннего барабана (после окончательной разборки установите полуось по меткам во внутренний барабан во избежание разукомплектовки пары).

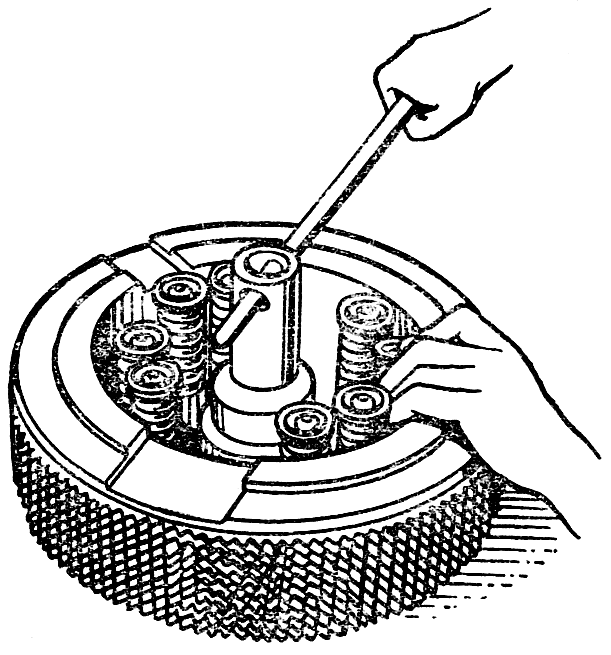

Установите на бортовой фрикцион приспособление ( рис. 234 ) и сожмите пружины. Выньте из выточек пальцев 19 ( см. рис. 232 ) сухари 20. Медленно поднимите шток приспособления до полного разжатия пружин 17 и 21, снимите тарелки 18 и пружины. Установите бортовой фрикцион на торец внутреннего барабана 24 и снимите нажимную тарелку 4, кольцо 5 и диски 2 и 5 с наружными и внутренними зубьями. Снимите замковое кольцо 12, отверните гайку 11 с нажимной тарелки и спрессуйте корпус 14 упорного подшипника 8 с подшипником в сборе с нажимной тарелки. Снимите замковое кольцо 9 и отражатель 13. Выпрессуйте упорный подшипник из корпуса стержнем диаметром 5 мм через два отверстия в корпусе.
Технические требования бортовых фрикционов Т-170
- Гайка корпуса нажимного подшипника должна быть затянута до отказа и застопорена пружинным кольцом. При несовпадении отверстия гайки с отверстием в ступице нажимной тарелки просверлите новое отверстие диаметром 5+0,3 мм в ступице через отверстие в гайке.
- Нормальный диаметр полуоси бортового фрикциона 85±0,207 мм. Нормальный диаметр нажимной тарелки 85+0,070 мм. Допустимый зазор между полуосью и тарелкой 0,6 мм. Предельный зазор 1 мм.
- Допустимый боковой зазор в шлицах соединения внутреннего барабана и полуоси 1,17 мм, предельный зазор 1,92 мм.
- Нормальный диаметр наконечника рычага включения 35±0,340 мм и нормальный диаметр втулки 35+0,250 мм. Допустимый зазор между наконечниками и втулкой 1,15 мм. Предельный зазор 1,5 мм.
Сборка бортовых фрикционов Т-170
Посадите в корпус 14 ( см. рис. 232 ) с помощью оправки упорный шарикоподшипник 8 до упора в торец корпуса так, чтобы наружное кольцо подшипника с меньшим внутренним диаметром было обращено в сторону нажимной тарелки.
Проверьте рукой легкость вращения внутреннего кольца подшипника. Кольцо должно вращаться легко, без заеданий. Поставьте в отверстие корпуса отражатель 13 и закрепите его замковым кольцом 9. Запрессуйте в рычаг 15 с помощью оправки седло 26 шаровой гайки. Наденьте наконечник на рычаг 15 и конец расклепайте.
Протрите посадочные места на шейке нажимной тарелки 4. Нагрейте в масляной ванне корпус 14 с упорным шарикоподшипником до 363 К (90 °С) и посадите шарикоподшипник с корпусом на шейку нажимной тарелки до упора в бурт. Установите нажимную тарелку в приспособление, наверните специальным ключом и затяните до отказа гайку 11. Установите стопорное кольцо 12. Проверьте легкость вращения корпуса на подшипнике. Корпус должен вращаться легко, без заеданий. Выньте полуось 10 из барабана. Протрите полуось и посадочное отверстие в нажимной тарелке 4. Заполните полость В графитовой смазкой УСсА. Вставьте полуось в отверстие тарелки. Нагрейте в масляной ванне до 363 К (90 °С) кольцо 5 и напрессуйте его на полуось до упора в бурт. Отложите собранный комплект и дайте, остыть кольцу. Установите внутренний барабан 24 на верстак. Протрите и продуйте зубцы барабана 24 и наденьте на них поочередно десять дисков 2 с наружными зубьями и десять дисков 3 с внутренними зубьями. Наденьте на шлицы полуоси 10 внутренний барабан 24. Не запрессовывая полуось, установите восемь пальцев 19. Запрессуйте полуось во внутренний барабан. Переверните барабан с дисками и нажимной тарелкой и установите его под пресс на торец корпуса упорного подшипника. Выравняйте зубцы дисков с наружными зубьями специальной линейкой или наружным барабаном, наденьте на пальцы 19 внутренние пружины 21 и наружные пружины 17 и наложите на пружины тарелки 18. Установите на барабан приспособление ( см. рис. 234 ) и сожмите пружины. Проверьте толщину пакета дисков между плоскостями внутреннего барабана 24 ( см. рис. 232 ) и нажимной тарелкой 4, сжатого пружиной. Толщина пакета должна быть в пределах 96мм. При меньшей толщине пакета добавьте один диск с внутренними зубьями и установите его со стороны нажимной тарелки. Вложите сухари 20 в выточки пальцев 19 и выверните шток приспособления, при этом сухари должны войти в тарелки. Переверните барабан, установите его в приспособление на фланец полуоси. Установите шайбу 23 и закрепите полуось на барабане пробкой 22, как показано на рис. 233. Отогните концы шайбы на пробку и на внутренний барабан.
Переверните барабан и наденьте рычаг 15 ( см. рис. 232 ) в сборе на бобышки корпуса, 14 упорного подшипника (седлом шаровой гайки, обращенной к внутреннему барабану) и закрепите его на корпусе пальцами 6 и 16 со стопорными шайбами 7. Пальцы затяните до отказа и законтрите, отогнув концы стопорных шайб на головку пальца и рычаг.
Протрите и продуйте зубья наружного барабана 1 и наденьте-наружный барабан на диски, собранные с внутренним барабаном и нажимной тарелкой.
Установка бортовых фрикционов Т-170
Наденьте на бортовой фрикцион тормозную ленту 10 ( см. рис. 230 ). Захватите бортовой фрикцион приспособлением ( см. рис. 231 ) так,чтобы широкий паз 25 ( см. рис. 232 ) внутреннего барабана был обращен вниз. Опустите в корпус бортовой фрикцион так, чтобы пробка крепления фланца ведущей шестерни бортового редуктора прошла через широкий паз внутреннего барабана. Заведите конец рычага 3 (см. рис. 230) с наконечником в гнездо корпуса бортовых фрикционов. Вставьте в два верхних отверстия фланца 7 два болта 6 с замковой пластиной. Совместите отверстия фланца 7 с резьбовыми отверстиями фланца 8 и закрепите двумя болтами 6. Отсоедините подъемное приспособление, и проворачивая бортовой фрикцион, заверните остальные болты 6. Отогните края пластин на грани головок болтов. Совместите отверстия ведущего фланца 12 с резьбовыми отверстиями наружного барабана 13 и закрепите восемью болтами 11 с пружинными шайбами. Момент затяжки болтов 100. 120 Н-м (10. 12 кгс-м). Заворачивайте болты 11 через отверстие в корпусе бортовых фрикционов, из которого была вывернута технологическая пробка. Проверьте индикатором биение наружного барабана. Биение не должно быть более 0,8 мм. Заведите вилку 4 в отверстие рычага 3 и соедините вилку с рычагом 5 болтом с гайкой. Гайку зашплинтуйте. Наверните шаровую гайку 2 и контргайку 1. Подсоедините трубку 9 подвода смазки. Присоедините тормозную ленту к двуплечему рычагу (см. «Ремонт тормозной ленты и управления тормозами»). Вверните пробку 1 ( см. рис. 229 ). Присоедините тяги тормоза. Установите крышки люков корпуса бортовых фрикционов. Установите топливный бак и кабину.
