Фазы газораспределения двухтактного двигателя

Итак, что же это такое и для чего нужно. Расписывать основы работы 2Т двигателей не буду, так как их все знают, но не все понимают, что такое фазы газораспределения и почему они именно такие, а не другие.
Фазы газораспределения – это промежуток времени, за который открываются и закрываются окна в цилиндре при движении поршня вверх-вниз. Считаются они в градусах поворота колен вала двигателя. К примеру, фаза выпуска в 180 градусов означает, что выпускное окно начнет открываться, будет открыто, а затем закроется при половине оборота (180 из 360) колен вала двигателя. Также надо сказать, что окна открываются при движении поршня вниз. И открываются на максимум в нижней мертвой точке (НМТ). Затем при движении поршня вверх закрываются. Из-за такой особенности конструкции 2Т двигателей фазы газораспределения получаются симметричными относительно мертвых точек.

Для полноты картины процесса газораспределения надо также сказать и о площади окон. Фаза, как я уже писал это время, в течение которого открываются и закрываются окна, но не менее важную роль играет и площадь окна. Ведь при одном и том же времени открытия окна, смеси (продувка) пройдет больше через то окно, которое больше по площади и наоборот. Тоже самое и для выпуска, отработавших газов больше уйдет из цилиндра, если площадь окна больше.
Общий термин, характеризующий весь процесс протекания газов через окна, называется время-сечение.
И чем он больше, тем выше мощность двигателя и наоборот. Именно поэтому мы видим такие огромные по сечению каналы продувки, впуска и выпуска, а также высокие фазы газораспределения на современных высокофорсированных 2Т двигателях.

Итак, мы видим, что функции газораспределения выполняют окна цилиндра и поршень, который их открывает и закрывает. Однако из-за этого теряется время, в течение которого поршень совершал бы полезную работу. По сути, мощность двигателя формируется только до открытия выпускного окна и при дальнейшем движении поршня вниз создание крутящего момента не происходит либо очень незначительно. В общем, объем двигателя 2Т в отличие от 4Т используется не полностью. Поэтому первостепенной задачей конструкторов является увеличение времени – сечения при минимальных фазах. Это дает лучшие показатели кривых момента и экономичности, чем притом же времени – сечении, но более высоких фазах.
Но поскольку диаметр цилиндра ограничен, а также ограничены и ширина окон, то для достижения высокого уровня форсирования двигателя приходится повышать фазы газораспределения.
Многие люди, желая достичь большей мощности начинают увеличивать окна в цилиндре либо наугад, либо по чьему то совету или где то вычитав совет, но не очень то понимают, что получат в итоге, и правильно ли делают. А может им совсем другое надо?

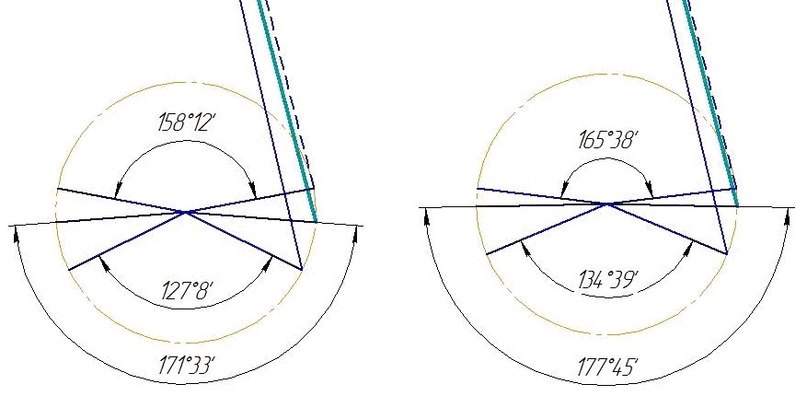

Допустим у нас имеется какой либо двигатель и мы хотим получить от него большей отдачи. Что нам делать с фазами? Первое что многим приходит на ум – пропилить выпускные окна вверх, либо поднять цилиндр за счет прокладки, а также пропилить впуск вниз или подрезать поршень со стороны впуска. Да, таким образом мы добьемся увеличения фаз и как следствие времени – сечение, но какой ценой. Мы уменьшили время, в течение которого поршень будет делать полезную работу. Почему же вообще увеличивается мощность при увеличении фаз, а не уменьшается? Увеличивается время – сечение скажите вы, да это так. Но не забываем что это 2Т двигатель и в нем весь принцип работы построен на резонансных волнах давления и разряжения. И по большей части ключевую роль здесь играет выпускная система. Именно она создает разряжение в цилиндре при начале выпуска, вытягивая отработавшие газы, а также вслед вытягивает и смесь из продувочных каналов, увеличивая время-сечение продувки. А также дозаправляет обратно вылетевшую смесь из цилиндра назад в цилиндр. В результате мы имеем увеличение мощности при увеличении фаз. Но нельзя забывать также что выпускная система настроена на определенные обороты, за пределами которых смесь, вылетевшая из цилиндра не возвращается обратно, а полезный ход поршня уменьшен из-за высоких фаз. Вот и выходит провал мощности и перерасход топлива на нерезонансных частотах двигателя.
Так можно ли получить ту же мощность и уменьшить провал и расход топлива? Да, если добиться того же время – сечения без увеличения фаз газораспределения!
Но что это означает на практике? Увеличение ширины окон и сечение каналов ограничено толщиной стенок каналов и предельными величинами ширины окон из-за работы колец. Но пока есть резерв, его надо использовать, а только затем повышать фазы.
Итак, если вы сами толком не знаете, чего хотите и как многие говорят – хочу мощности, но и чтобы низы не пропали, тогда увеличиваете пропускную способность каналов и окон без увеличения фаз. Если вам этого окажется мало, повышаете фазы постепенно. К примеру, оптимально будет на 10 градусов выпуск, на 5 градусов продувку.
Хотелось бы немного отступить и отдельно сказать о фазе впуска. Тут нам очень повезло, когда люди придумали обратный пластинчатый клапан, в простонароде лепестковый клапан (ЛК). Плюс его в том, что он автоматически изменяет фазу впуска и площадь впуска. Таким образом, он изменяет время-сечение впуска по потребностям двигателя в данный конкретный момент. Главное изначально правильно его подобрать и установить. Площадь клапана должна быть больше площади сечения карбюратора в 1,3 раза, чтобы не создать лишнего сопротивления потоку смеси.

Сами впускные окна должны быть еще больше, а фаза впуска должна быть максимально большой, чтобы ЛК начинал работать как можно раньше. В идеале с самого начала движения поршня вверх.

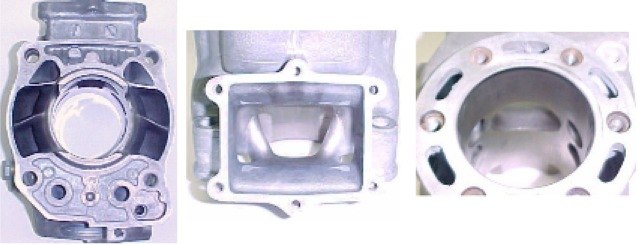

Примером того, как можно добиться максимальной фазы впуска, могут служить следующие фото доработок впуска(не Ява, но суть от этого не меняется):

Это один из лучших вариантов доработки впуска. По сути, впуск здесь представляет комбинированный вариант впуска в цилиндр и впуска в картер(впускной канал постоянно соединён с кривошипно-шатунной камерой, КШК). Это также увеличивает ресурс НГШ за счет лучшего обдува свежей смесью.

Для формирования этого канала, соединяющего впускной канал с КШКв картере выбирается максимально возможное количество металла, который расположен со стороны впуска возле гильзы.

В самой гильзе делаются дополнительные окна ниже основных.

В рубашке цилиндра также выбирается металл возле гильзы.
Правильно установленный ЛК позволяет один раз и навсегда решить проблему с подбором фазы впуска.
Кто же все-таки решился добиться большей мощности и знает на что нацелен, готов пожертвовать низами ради взрывного подхвата на верхах, тот может смело увеличивать фазы газораспределения. Лучшим решением будет использование чужого опыта в этом деле.
К примеру, в зарубежной литературе даются такие рекомендации:

Вариант Road race я бы исключил, так фазы очень экстремальные, рассчитанные на шоссейно-кольцевые гонки и при езде на обычных дорогах не практичны. Да и скорей всего рассчитаны под мощностной клапан, уменьшающий фазу выпуска на низких и средних оборотах до приемливого уровня. В любом случае делать фазу выпуска больше 190 градусов не стоит. Оптимальный же вариант как по мне 175-185градусов.

По поводу продувки… тут все более – менее указано оптимально. Однако как понять сколько будет крутить ваш двигатель? Можно поискать уже доработки людей и выяснить у них, а можно просто взять усредненные числа. Это в районе 120-130 градусов. Оптимально 125 градуса. Более высокие числа относятся к меньшим кубатурам двигателей.
И ещё, с повышением фаз продувки также надо поднять и её давление, т.е. картерное сжатие. Для этого нужно максимально уменьшать объём кривошипно-шатунной камеры убирая лишние пустоты. Например, для начала заглушив балансировочные отверстия в коленчатом валу. Заглушки нужно делать из максимально лёгкого материала, чтобы те не повлияли на балансировку КВ. Обычно их вырезают из винных пробок(пробковое дерево) и загоняют в балансировочные отверстия, после чего с обоих сторон промазывают эпоксидкой.

По поводу впуска я писал выше, что лучше поставить ЛК и не ломать себе голову с подбором фазы.

Итак, допустим, вы определились, как будете дорабатывать свой двигатель, какие фазы газораспределения у него будут. Теперь, как же проще всего посчитать, сколько это в мм.? Очень просто. Есть математические формулы определения хода поршня, которые можно приспособить к нашим целям, что я и сделал. Один раз занес формулы в программу Exсel и получил программу по высчитыванию фаз газораспределения продувки и выпуска (ссылка для скачивания программы в конце статьи).
Нужно только знать длину шатуна (Ява 140мм, ИЖ юпитер, восход, минск 125мм, ИЖ пс 150мм. При желании в интернете можно найти длину практически любого шатуна) и ход поршня.
Программа сделана таким образом что определяет расстояние от верхней кромки окна до края гильзы. Почему так, а не скажем просто высоту окна? Потому что это наиболее точное определение фаз. В верхней мертвой точке днище поршня ОБЯЗАНО находиться на одном уровне с краем гильзы из-за сквиша (особенности формы камеры сгорания для бездетонационной работы), и если оно вдруг не на одном уровне, то прийдеться подогнать цилиндр по высоте(например, подбором толщины прокладки под цилиндром). А вот в нижней мертвой точке днище поршня как правило находится не на одном уровне с кромками окон, а чуть выше, т.е. поршень не полностью открывает окна! Такие конструктивные особенности, ничего не поделаешь. Но это означает, что окна работают не на всю свою высоту, а поэтому фазы по ним определятся, не могут!

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Сдача сессии и защита диплома – страшная бессонница, которая потом кажется страшным сном. 8921 – | 7231 – или читать все.

Отрезки времени от начала момента открытия клапанов двигателя до их полного закрытия относительно мертвых точек движения поршня получили наименование фазы газораспределения. Их влияние на работу двигателя очень велико. Так, от продолжительности фаз зависит эффективность заполнения и очистки цилиндров в процессе работы мотора. Это напрямую определяет экономичность расхода топлива, мощность и крутящий момент.

Сущность и роль фаз газораспределения

На данный момент существуют двигатели, в которых фазы не могут изменяться принудительно, и двигатели, оснащенные механизмами изменения фаз газораспределения (например, CVVT). Для первого типа двигателей фазы подбираются эксперементально при конструировании и расчете силового агрегата.

Нерегулируемые и регулируемые фазы газораспределения

Визуально все они отображаются на специальных диаграммах фаз газораспределения. Верхняя и нижняя мертвые точки (ВМТ и НМТ соответственно) представляют собой крайние позиции поршня, движущегося в цилиндре, которые соответствуют наибольшему и наименьшему расстоянию между произвольной точкой поршня и осью вращения коленвала мотора. Точки начала открытия и закрытия клапанов (длина фазы) показываются в градусах и рассматриваются относительно вращения коленчатого вала.

Управление фазами осуществляется при помощи газораспределительного механизма (ГРМ), который состоит из следующих элементов:

• кулачковый распредвал (один или два);
• клапанный механизм;
• цепной или ременной привод от коленвала к распредвалу.

Газораспределительный механизм

Рабочий цикл двигателя всегда состоит из тактов, каждому из которых соответствует определенное положение клапанов на впуске и выпуске. Таким образом, начало и конец фазы зависят от угла положения коленвала, который связан с распределительным валом, управляющим положением клапанов.

За один оборот распредвала коленчатый вал выполняет два оборота и его суммарный угол поворота за рабочий цикл равен 720°.

Работу фаз газораспределения для четырехтактного двигателя рассмотрим на следующем примере (см. картинку):

1. Впуск. На этом этапе поршень движется от ВМТ к НМТ, а коленвал поворачивается на 180º. Осуществляется закрытие выпускного клапана и последующее открытие впускного. Последние происходит с опережением на 12º.
2. Сжатие. Поршень перемещается от НМТ к ВМТ, а коленвал совершает еще один поворот на 180º (360º от начального положения). Выпускной клапан остается в закрытом положении, а впускной остается открытым, пока коленвал не повернется на 40º.
3. Рабочий ход. Поршень идет от ВМТ к НМТ под действием силы воспламенения топливовоздушной смеси. Впускной клапан находится в закрытом положении, а выпускной открывается с опережением, когда коленвал еще не дошел 42º до НМТ. На этом такте полный поворот коленвала составляет также 180º (540º от начального положения).
4. Выпуск. Поршень идет от НМТ к ВМТ и при этом выталкивает отработавшие газы. В этот момент впускной клапан закрыт (откроется за 12º до ВМТ), а выпускной остается в открытом положении и после достижения коленвалом ВМТ еще на 10º. Общая величина поворота коленвала на этом такте также 180º (720º от начальной точки).

Фазы грм также зависят от профиля и позиции кулачков распредвала. Так, если они одинаковы на впуске и выпуске, то длительность открытия клапанов также будет одинакова.

Почему выполняется запаздывание и опережение срабатывания клапанов?

Чтобы улучшить наполнение цилиндров, а также обеспечить более интенсивную очистку от отработавших газов, срабатывание клапанов происходит не в момент достижения поршня мертвых точек, а с небольшим опережением или запаздыванием. Так, открытие впускного клапана выполняется до момента прохождения поршнем ВМТ (от 5° до 30°). Это позволяет обеспечить более интенсивное нагнетание свежего заряда в камеру сгорания. В свою очередь, закрытие впускного клапана происходит с запаздыванием (после того как поршень достиг нижней мертвой точки), что позволяет продолжить наполнение цилиндра горючим за счет сил инерции, так называемый инерционный наддув.

Выпускной клапан также открывается с опережением (от 40° до 80°) до момента достижения поршнем НМТ, что позволяет обеспечить выход большей части отработавших газов под действием собственного давления. Закрытие выпускного клапана, напротив, происходит с запаздыванием (после прохождения поршнем верхней мертвой точки), что позволяет силам инерции продолжить удаление отработавших газов из полости цилиндра и делает более эффективной его очистку.

Углы опережения и запаздывания не являются общими для всех двигателей. Более мощные и быстроходные имеют большие значения этих интервалов. Таким образом, их фазы газораспределения будут шире.

Этап работы двигателя, при котором оба клапана открыты одновременно, получил название перекрытие клапанов. Как правило, величина перекрытия составляет около 10°. При этом, поскольку длительность перекрытия очень мала, а раскрытие клапанов незначительно, утечки не происходит. Это довольно благоприятный этап для наполнения и очистки цилиндров, что особенно важно при высоких оборотах.

В начале открытия впускного клапана текущий уровень давления в камере сгорания выше, чем атмосферное. В результате отработавшие газы очень быстро перемещаются к выпускному клапану. Когда двигатель перейдет на такт впуска, в камере установится высокое разрежение, выпускной клапан полностью закроется, а впускной раскроется на достаточную для интенсивного наполнения цилиндра величину сечения.

Особенности регулируемых фаз газораспределения

При высоких скоростях двигателю автомобиля необходимо больше объема воздуха. И поскольку в нерегулируемых ГРМ клапаны могут закрыться до того, как в камеру сгорания поступает его достаточное количество, работа мотора оказывается неэффективной. Для решения этой проблемы были разработаны различные способы регулировки фаз газораспределения.

Первые моторы, имеющие подобную функцию, позволяли выполнять ступенчатую регулировку, которая позволяла менять длину фазы в зависимости от достижения двигателем определенных величин. Со временем появились бесступенчатые конструкции, позволяющие выполнить более плавную и оптимальную настройку.

Простейшим решением является система сдвига фаз (CVVT), реализуемая путем поворота распределительного вала относительно коленвала на определенный угол. Это позволяет изменить момент открытия и закрытия клапанов, но фактическая продолжительность фазы остается неизменной.

Чтобы изменить непосредственно длительность фазы, в ряде автомобилей используются несколько кулачковых механизмов, а также колеблющиеся кулачки. Для точной работы регуляторов применяются комплексы из датчиков, контроллера и исполнительных механизмов. Управление такими устройствами может быть электрическим или гидравлическим.

Одной из основных причин внедрения систем с регулировкой ГРМ является ужесточение экологических стандартов по уровню токсичности отработавших газов. Это означает, что для большинства производителей вопрос оптимизации фаз газораспределения остается одним из важнейших.

Качество работы двигателя внутреннего сгорания автомобиля зависит от многих факторов, таких как мощность, коэффициент полезного действия, объем цилиндров.

Большое значение в моторе имеют фазы газораспределения, и от того, как происходит перекрытие клапанов, зависит экономичность ДВС, его приемистость, стабильность работы на холостых оборотах.
В стандартных простых двигателях изменение фаз ГРМ не предусматривается, и такие моторы не отличаются высокой эффективностью. Но в последнее время все чаще на автомашинах передовых компаний, таких как Хонда, Мерседес, Тойота, Ауди все чаще стали применяться силовые агрегаты с возможностью изменения смещения распределительных валов по мере изменения количества оборотов в ДВС.

Диаграмма фаз газораспределения двухтактного двигателя

Двухтактный двигатель отличается от четырехтактного тем, что рабочий цикл у него проходит за один оборот коленвала, в то же время на 4-тактных ДВС он происходит за два оборота. Фазы газораспределения в ДВС определяются продолжительностью открытия клапанов – выпускных и впускных, угол перекрытия клапанов обозначается в градусах положения к/в.

В 4-тактных моторах цикл наполнения рабочей смеси происходит за 10-20 градусов до того, как поршень придет в верхнюю мертвую точку, и заканчивается через 45-65º, а в некоторых ДВС и позднее (до ста градусов), после того как поршень пройдет нижнюю точку. Общая продолжительность впуска в 4-тактных моторах может длиться 240-300 градусов, что обеспечивает хорошую наполняемость цилиндров рабочей смесью.

В 2-тактных движках продолжительность впуска топливовоздушной смеси длится на повороте коленвала приблизительно 120-150º, также меньше длится и продувка, поэтому наполнение рабочей смесью и очистка выхлопных газов у двухтактных ДВС всегда хуже, чем у 4-тактных силовых агрегатов. На рисунке ниже показана диаграмма фаз газораспределения двухтактного мотоциклетного двигателя движка К-175.

Двухтактные движки применяются на автомобилях нечасто, так как они обладают более низким КПД, худшей экономичностью и плохой очисткой выхлопных газов от вредных примесей. Особенно актуален последний фактор – в связи с ужесточением норм экологии важно, чтобы в выхлопе двигателя содержалось минимальное количество CO.

Но все же у 2-хтактных ДВС есть и свои преимущества, особенно у дизельных моделей:

• силовые агрегаты компактнее и легче;
• они дешевле стоят;
• двухтактный мотор быстрее разгоняется.

Датчик фаз газораспределения

На многих автомобилях в 70-х и 80-х годах прошлого столетия в основном устанавливались карбюраторные двигатели с «траблерной» системой зажигания, но многие передовые компании по производству автомашин уже тогда начали оснащать моторы электронной системой управления двигателем, в которой всеми основными процессами управлял единый блок (ЭБУ). Сейчас практически все современные авто имеют ЭСУД – электронная система применяется не только в бензиновых, но и в дизельных ДВС.

В современной электронике присутствуют различные датчики, контролирующие работу двигателя, посылающие сигналы блоку о состоянии силового агрегата. На основании всех данных от датчиков ЭБУ принимает решение – сколько необходимо подавать топлива в цилиндры на тех или иных нагрузках (оборотах), какой установить угол опережения зажигания.

Датчик фаз газораспределения имеет еще одно название – датчик положения распредвала (ДПРВ), он определяет положение ГРМ относительно коленвала. От его показаний зависит, в какой пропорции будет подаваться топливо в цилиндры в зависимости от количества оборотов и угла опережения зажигания. Если ДПРВ не работает, значит, фазами ГРМ не контролируются, и ЭБУ не «знает», в какой последовательности необходимо подавать топливо в цилиндры. В результате возрастает расход топлива, так как бензин (солярка) одновременно подается во все цилиндры, двигатель работает вразнобой, на некоторых моделях авто ДВС вовсе не запускается.

Регулятор фаз газораспределения

В начале 90-х годов 20-го века стали выпускаться первые двигатели с автоматическим изменением фаз ГРМ, но здесь уже не датчик контролировал положение коленвала, а непосредственно сдвигались сами фазы. Принцип работы такой системы следующий:

• распределительный вал соединяется с гидравлической муфтой;
• также с этой муфтой имеет соединение и распредшестерня;
• на холостых и малых оборотах распредшестерня с распредвалом зафиксированы в стандартном положении, как была установлены по меткам;
• при увеличении оборотов под воздействием гидравлики муфта поворачивает распредвал относительно звездочки (распредшестерни), и фазы ГРМ смещаются – кулачки распредвала раньше открывают клапана.

Одна из первых подобных разработок (VANOS) была применена на моторах M50 компании BMW, первые двигатели с регулятором фаз газораспределения появились в 1992 году. Следует отметить, что сначала VANOS устанавливался только на впускном распредвалу (у моторов M50 двухвальная система ГРМ), a c 1996-го стала использоваться система Double VANOS, с помощью которой уже регулировалось положение выпускного и впускного р/валов.

Какое преимущество дает регулятор фаз ГРМ? На холостом ходу перекрытие фаз газораспределения практически не требуется, и оно в данном случае даже вредит двигателю, так как при сдвиге распредвалов выхлопные газы могут попасть во впускной коллектор, а часть топлива будет попадать в выхлопную систему, полностью не сгорая. Но когда движок работает на максимальной мощности, фазы должны быть максимально широкими, и чем выше обороты, тем больше необходимо перекрытие клапанов. Муфта изменения фаз ГРМ дает возможность эффективно наполнять цилиндры рабочей смесью, а значит, повысить КПД мотора, увеличить его мощность. В тоже время на холостом ходу р/валы с муфтой находятся в исходном состоянии, и сгорание смеси идет в полном объеме. Получается, что регулятор фаз повышает динамику и мощность ДВС, при этом достаточно экономично расходуется топливо.

Клапан системы изменения фаз газораспределения

Система изменения фаз газораспределения (СИФГ) обеспечивает более низкий расход топлива, снижает уровень CO в выхлопных газах, позволяет более эффективно использовать мощность ДВС. У разных мировых автопроизводителей разработана своя СИФГ, применяется не только изменение положения распредвалов, но и уровень поднятия клапанов в ГБЦ. Например, компания Nissan применяет систему CVTCS, которой управляет клапан регулировки фаз газораспределения (электромагнитный клапан). На холостых оборотах этот клапан открыт, и не создает давление, поэтому распредвалы находятся в исходном состоянии. Открывающийся клапан увеличивает давление в системе, и чем оно выше, тем на больший угол сдвигаются распредвалы.

Следует отметить, что СИФГ в основном используются на двигателях с двумя распределительными валами, где в цилиндрах устанавливается по 4 клапана – по 2 впускных и 2 выпускных.

Приспособления для установки фаз газораспределения

Чтобы двигатель работал без перебоев, важно правильно выставить фазы ГРМ, установить в нужном положении распределительные валы относительно коленвала. На всех движках валы выставляются по меткам, и от точности установки зависит очень многое. Если валы выставляются неправильно, возникают различные проблемы:

• мотор неустойчиво работает на холостых оборотах;
• ДВС не развивает мощности;
• происходят выстрелы в глушитель и хлопки во впускном коллекторе.

Если в метках ошибиться на несколько зубьев, не исключено, что могут согнуться клапана, и движок при этом не запустится.

На некоторых моделях силовых агрегатов разработаны специальные приспособления для установки фаз газораспределения. В частности, для двигателей семейства ЗМЗ-406/ 406/ 409 есть специальный шаблон, с помощью которого измеряются углы положения распредвалов. Шаблоном можно проверить существующие углы, и если они выставлены неправильно, валы следует переустановить. Приспособление для 406-х моторов представляет собой набор, состоящий из трех элементов:

• двух угломеров (для правого и левого вала, они разные);
• транспортира.

Когда коленчатый вал выставлен в ВМТ 1-го цилиндра, кулачки распредвалов должны выступать над верхней плоскостью ГБЦ под углом 19-20º с погрешностью ± 2,4°, причем, кулачок впускного валика должен быть чуть выше кулачка выпускного распредвала.

Также есть специальные приспособления для установления распредвалов на моторах BMW моделей M56/ M54/ M52. В комплект установки фаз газораспределения ДВС БВМ входит:

• ключ динамометрический с удлинителем;
• регулировочная пластина для двойной системы VANOS;
• штифты для фиксации маховика;
• гильза со шпинделем для натяжки первичной цепи;
• приспособление для натяжки вторичной цепи, а также для блокировки плунжера натяжителя;
• фиксатор распредвалов.

Неисправности системы изменения фаз газораспределения

Изменять фазы газораспределения можно различными способами, и последнее время наиболее распространен поворот р/валов, хотя нередко применяется метод изменения величины подъема клапанов, использование распределительных валов с кулачками измененного профиля. Периодически в газораспределительном механизме возникают различные неисправности, из-за которых мотор начинает работать с перебоями, «тупит», в некоторых случаях и вовсе не запускается. Причины возникновения неполадок могут быть разными:

• неисправен электромагнитный клапан;
• засорилась грязью муфта изменения фаз;
• вытянулась цепь газораспределительного механизма;
• неисправен натяжитель цепи.

Часто при возникающих неисправностях в этой системе:

• снижаются холостые обороты, в некоторых случаях ДВС глохнет;
• значительно увеличивается расход топлива;
• двигатель не развивает обороты, машина порой не разгоняется даже до 100 км/ч;
• мотор плохо запускается, его приходится гонять стартером несколько раз;
• слышен стрекот, идущий из муфты СИФГ.

По всем признакам основная причина проблем с двигателем – выход из строя клапана СИФГ, обычно при этом компьютерная диагностика выявляет ошибку этого устройства. Следует отметить, что лампа диагностики Check Engine загорается при этом не всегда, поэтому трудно понять, что сбои происходят именно в электронике.

Часто проблемы ГРМ возникают из-за засорения гидравлики – плохое масло с частицами абразива забивает каналы в муфте, и механизм заклинивает в одном из положений. Если муфту «клинит» в исходном положении, ДВС спокойно работает на ХХ, но совсем не развивает оборотов. В случае, когда механизм остается в положении максимального перекрытия клапанов, движок может плохо запускаться.

Тюнинг фаз газораспределения

К сожалению, на двигатели российского производства СИФГ не устанавливается, но многие автомобилисты занимаются тюнингом ДВС, стараясь улучшить характеристики силового агрегата. Классический вариант модернизации мотора – это установка «спортивного» распредвала, у которого смещены кулачки, изменен их профиль.

У такого р/вала есть свои преимущества:

• мотор становится приемистым, четко реагирует на нажатие педали газа;
• улучшаются динамические характеристики автомобиля, машина буквально рвет из-под себя.

Но в таком тюнинге есть и свои минусы:

• холостые обороты становится неустойчивыми, приходится их выставлять в пределах 1100-1200 об/мин;
• увеличивается расход топлива;
• достаточно сложно отрегулировать клапана, ДВС требует тщательной настройки.

Достаточно часто тюнингу подвергаются вазовские двигатели моделей 21213, 21214, 2106. Проблема движков ВАЗ с цепным приводом – появление «дизельного» шума, и часто он возникает из-за вышедшего из строя натяжителя. Модернизация ДВС ВАЗ заключается в установке автоматического натяжителя вместо штатного заводского.
