Газ 66 переделка рычага кпп

Полноприводный внедорожник ГАЗ 66 специально разрабатывался для эксплуатации в условия бездорожья, и поэтому он обладает высокой проходимостью. О возможности «Шишиги» преодолевать практически непроходимые места ходят легенды.

Тюнинг вездехода Газ 66

Внешний тюнинг

Далеко не все кузова советского внедорожника сохранили свой первозданный вид, поэтому уже многие машины требуют сварочных и покрасочных работ. Красить в «родной» цвет не всем хозяевам 66-ых интересно, и многие владельцы стараются сделать автомобиль ярким, отличным от других. Транспортные средства повышенной проходимости сейчас стало модным перекрашивать в камуфляжный цвет. Но все-таки неплохо смотрится и армейская расцветка «хаки» – более солидно и строго.

После того, как кузов привели в надлежащий вид, дополнительно стоит сделать антикоррозийную обработку.

Доработка грузовика Газ 66 для поездок по бездорожью

Устанавливать какие-то усиленные бампера или дополнительные пороги не имеет никакого смысла – ГАЗ 66 не нуждается в дополнительной защите кузова.

Его родной передний бампер и так достаточно мощный, а вот лебедка на бампере совсем не помешает. Стоит задуматься и о тюнинге внешнего освещения. Стандартные фары будут тускло освещать дорогу ночью в лесу или на проселочной дороге, поэтому есть смысл установить дополнительную оптику. В наше время в качестве дополнительного света часто применяют светодиодные фонари и фары. У такой оптики есть свои преимущества:

Светодиодные фонари очень экономичны и не перегружают электрическую цепь автомобиля;
Сами светодиоды очень надежны и имеют большой срок службы;
Такие фары имеют достаточно прочную конструкцию.

Дополнительный свет устанавливают на внедорожнике спереди и сзади. С добавочным задним освещением удобно разворачиваться где-нибудь на плохой дороге в темном лесу. Спереди фары монтируют на разной высоте, в основном фары крепят на бампере или на крыше автомобиля.

Тюнинг салона

Родная кабина ГАЗ 66 не слишком приспособлена для комфортной езды, автомобиль при разработке больше рассматривался как армейский вездеход. И все усилия конструкторов были направлены на улучшение технических характеристик транспортного средства.

Так как двигатель с коробкой передач находятся практически в кабине (только все закрыто заводским чехлом), то в кабине ГАЗ 66 довольно шумно. Можно попробовать как-то снизить уровень шума, используя для этого шумоизоляционный материал.

Вариант тюнинга салона автомобиля ГАЗ 66

Штатные сиденья в салоне «66» не отличаются особым удобством, и для дальних поездок они не очень приспособлены. Можно установить сиденья от легкового современного автомобиля. Конечно, потребуется переделка креплений, но удобство важнее потраченного времени и средств. Не так важна эстетика, как комфортность поездки. Если через несколько часов поездки станет болеть поясница, то здесь уже будет не до красоты.

Конечно, можно заняться и красотой, если возникает непреодолимое желание улучшить внешний вид салона. Можно перетянуть потолок хорошим дорогим материалом, установить красивые чехлы на сиденья. Сейчас модно подсвечивать панель приборов дополнительными лампочками.

Пример тюнинга салона кунга ГАЗ 66

Тюнинг кабины

Кабина ГАЗ 66 подвергается самому разнообразному тюнингу. Благодаря глубокой модернизации, из «Шестьдесят шестого» можно создать самоделку, внешне напоминающую «Хаммер», но уж никак не вездеход советского производства. Такой автомобиль носит название вездеход Партизан и получается путем глобальной переделки кузова.

Для получения российского «Хаммера» нужны две оригинальные кабины «66», но вот остальные кузовные элементы приходится изготавливать самостоятельно. У одной кабины отрезают переднюю часть, у другой заднюю часть. Части кабин сваривают между собой. Получается просторный салон с четырьмя дверями.

Вариант тюнинга кабины газ 66

Но это только еще половина всей переделки. Кабину смещают назад, а вокруг двигателя устанавливают новое кузовное оперение – крылья, капот, боковины. Двигатель с коробкой передач тоже смещают назад, центр тяжести переносится на центральную часть рамы. Управлять машиной становится удобнее – рычаги КПП и раздаточной коробки уже не находятся где-то далеко сзади. К плюсам такой модернизации в первую очередь можно отнести эффектный внешний вид самоделки. А вот насчет проходимости такого чуда трудно что-либо сказать. Скорее всего, переделка не поможет улучшить технические характеристики вездехода. Хотя, многое зависит от самих умельцев.

Тюнинг кузова

Бортовой автомобиль ГАЗ 66 нет большого смысла подвергать модернизации, а вот армейский фургон типа КУНГ представляет собой широкое поле деятельности для тюнинга. Сейчас «Шишиги» часто покупают охотники и рыболовы, любители автомобильного туризма. Фургон ГАЗ 66 просто замечательно подходит для дальних путешествий и ночевок на природе. При определенных доработках в КУНГе автомобиля в нем можно чуть ли не жить.

Что можно установить в КУНГе:

Вариант тюнинга КУНГа газ 66

Диваны для отдыха;
Столики для приготовления и принятия пищи;
Отопление Webasto для комфортных поездок в холодное время года;
Мультимедийную систему;
Освещение.

Тюнингуют КУНГ настолько, насколько может хватить фантазии. Кто-то приспосабливает в фургоне печку буржуйку, кто-то возит с собой дизельный или бензиновый генератор. Вместо фургона получается настоящий автодом. Дополнят фургон и удобными лестницами, поручнями для того, чтобы взобраться на крышу кузова. А на крыше КУНГа часто устанавливают широкий и вместительный багажник, позволяющий взять с собой в дорогу массу полезных вещей.

Замена силового агрегата

Какие бы не были замечательные характеристики у ГАЗ 66, но по современным меркам автомобиль отвечает только требованиям по проходимости. Двигатель производства ЗМЗ уже считается недостаточно мощным, а тем более не экономичным.

Обычно заводской двигатель меняют на дизель Д-245 (производитель Минский моторный завод) или на мотор ISUZU объемом 4,5 л.

Установкой дизелей Минского моторного завода занимаются многие предприятия. Фирмы часто предлагают замену штатного 66-ого мотора на ММЗ Д-245 под ключ. То есть, хозяину ГАЗ 66 нужно только отогнать свой внедорожник в сервис предприятия, и через определенный срок получить машину с новым двигателем. Разумеется, на сам мотор и производимые работы дается гарантия.

Процесс установки дизельного двигателя на ГАЗ 66

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка "Стоимость" – эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки "Стоимость" – такие детали мы не продаем и заказы на них не принимаем.

Переключение передач когда мотор сзади

Как переключать передачи если мотор за спиной? Ведь ГАЗ 66 не слишком хороший пример для подражания. Решения есть, и весьма простые.

Современная компоновка багги предусматривает расположение силового агрегата (часто от переднеприводных автомобилей) позади водителя, при этом возникает необходимость изменения привода переключения передач, так как шток КПП направлен назад. В теме приведены варианты решения этой проблемы для широко применяемых агрегатов ВАЗ (8,9,10 семейства), ЗАЗ, Москвич-2141.

В материале использованы фотографии наших пользователей.

Вариант для силового агрегата ВАЗ-08, пригоден для многих переднеприводных агрегатов. Схема переключения передач сохраняется.

Одним из участников был реализован вариант переделки КПП силового агрегата ВАЗ-08 путем переноса штока переключения передач на переднюю стенку КПП. Способ требует более сложных слесарных и сварочных работ в среде аргона. Имеет некоторые преимущества. Возможно применение реактивной тяги для более жесткого соединения рычага переключения передач и КПП, Тяга более короткая, что также должно способствовать четкости переключения.

В силовых агрегатах, где используется КПП ЗАЗ, из-за разворота КПП на 180 градусов и для сохранения схемы переключения передач используется другая конструкция.

При этом необходимо перенести точку крепления тяги выбора передачи выше опоры рычага выбора передач (в ЗАЗах она ниже), и повторить конструкцию используемую на переднеприводных ВАЗах.

(Дополнение подсказал Ice_sar)

Вариант 2

Схема реализованная нашим пользователем Юрием использовались агрегаты М-2141.

Фотография, послужившая образцом:

Устройство переключения передач – крупным планом. В основе его схема импортного агрегата выше, фото любезно предоставлено т. Nitro на форуме, но использованы отечественные запчасти. Шарниры в механизме продольного перемещения – от рулевых тяг классики, вращательного движения – от пневмостоек задней двери космича.

А вот так это выглядит на машине.

Существует также вариант использования тросового привода переключения передач. На форумах http://forum.buggy-plans.ru и http://forum.lunohodov.netпредлагались следующие решения: берется трос в достаточно толстой и жесткой оболочке (например от ручного тормоза ПАЗ), при помощи газовой горелки, конец троса пропитывается латунным припоем для обеспечения жесткости. Таким образом обрабатываются концы двух тросов.

Вот примеры готовых конструкций, первая используется на спортивной машине. По отзывам – переключение мягкое и четкое.

Газ 66 коробка передач схема переключения

Сцепление, коробка передач и раздаточная коробка.

Коробка передач автомобиля.

Тест-драйв брдм-2 рх колеса. Ру.

Газ-66 шишига.

Газ-66 управляй мечтой! | drive2.

Обращения граждан.

Особенности устройства коробок передач отечественных.

Газ-66 — википедия.

Раздаточные коробки грузовых автомобилей повышенной.

Дополнительная трансмиссия специальных агрегатов пожарных.

Dalnoboi. Org: тест-драйв «садко» газ-33088.

Органы управления и приборы. Инструкция по эксплуатации.

Газ-66: технические характеристики.

Справочник: газ-71 (71) описание, характеристики, история.

Включение передний мост технический словарь том v.

Highlander.

Органы управления и контрольно-измерительные приборы.

Газ 66 кладём спидометр. Шишига v8 youtube.

Переключение передач когда мотор сзади багги-планс. Рф.

Лабораторные работы (практикум) по курсу" тракторы.

5-ступенчатая коробка передач автомобиля ГАЗ-3308, ГАЗ-33081 Садко

На автомобилях ГАЗ-3308, ГАЗ-33081 Садко устанавливается механическая пятиступенчатая коробка передач с высшей прямой передачей. Все передачи кроме первой передачи и заднего хода снабжены инерционными синхронизаторами.

Переключение передач осуществляется при помощи рычага. Схема переключения передач расположена в кабине на панели приборов.

Рис.1. 5-ступенчатая коробка передач ГАЗ-3308, ГАЗ-33081 Садко

1 — передний картер; 2 — регулировочные прокладки; 3 – промежуточный вал; 4, 5 и 37 — шестерни промежуточного вала; 6 и 29 — манжеты; 7 крышка первичного вала; 8 — первичный вал; 9 — роликовый подшипник передней опоры вторичного вала; 10 и 30 — заглушки; 11 — съемный венец первичного вала; 12 — блокирующее кольцо синхронизатора; 13 — фиксаторные шарики; 14 и 24 – синхронизаторы; 15 — игольчатый подшипник шестерен вторичного вала; 16 -съемный венец шестерен вторичного вала; 17 – рычаг переключения передач; 18 -уплотнитель рычага; 19 – колпак рычага; 20 — картер рычага; 21 – прокладка картера рычага; 22 — болт крепления вилок; 23 и 26 — вилки включения передач; 25 — вторичный вал; 27 — задний картер; 28 — втулка распорная; 31 – фланец вторичного вала; 32, 34, 35, 38 и 39 — шестерни вторичного вала; 33 — муфта включения первой передачи и заднего хода; 36 – пробка сливного отверстия

Детали КПП ГАЗ-3308, ГАЗ-33081 Садко собраны в переднем 1 и заднем 2 картерах, изготовленных из алюминиевого сплава (рис. 1). Для обеспечения необходимой соосности деталей коробки передач центрируются по двум установочным штифтам, запрессованным в задний картер.

Картеры соединяются между собой через прокладку двенадцатью болтами с пружинными коническими шайбами.

Все шестерни коробки передач ГАЗ-3308, ГАЗ-33081 Садко косозубые (кроме шестерен заднего хода) и находятся в постоянном зацеплении.

Первичный 8 и вторичный 25 валы установлены в картерах на шариковых подшипниках, которые удерживаются от осевого смещения при помощи полуколец 2 и 4 (рис. 2), крепящихся к картерам болтами 1 и 3.

Передний конец вторичного вала опирается на роликовый подшипник 9 (рис. 1), расположенный внутри первичного вала.

Рис. 2. Крепление подшипников КПП ГАЗ-3308, ГАЗ-33081 Садко

1 и 3 – болты; 2 — полукольцо подшипника первичного вала; 4 — полукольцо подшипника вторичного вала; 5 – первичный вал; 6 – вторичный вал; 7 передний картер; 8 – задний картер

Промежуточный вал 3 установлен в картерах на двух одинаковых конических роликовых подшипниках.

При сборке коробки передач ГАЗ-3308, ГАЗ-33081 Садко регулировка подшипников промежуточного вала осуществляется путем подбора и установки металлических прокладок 2 под торец наружного кольца переднего подшипника, чем обеспечивается предварительный натяг 0,06-0,16 мм. Дополнительной регулировки подшипников при эксплуатации автомобиля не требуется.

Шестерни промежуточного вала КПП ГАЗ-3308, ГАЗ-33081 Садко установлены на вал на прессовой посадке. Шестерни вторичного вала установлены на валу на роликовых игольчатых подшипниках 15 единого типоразмера.

Все шестерни вторичного вала второй, третьей и четвертой передач, а также первичный вал, имеют съемные венцы 11 и 16 на конической поверхности которых располагаются блокирующие кольца 12 синхронизаторов 14 и 24.

Рис. 3. Синхронизатор коробки передач ГАЗ-3308, ГАЗ-33081 Садко

1 – фиксатор; 2 – сухарь; 3 муфта; 4 — пружина; 5 – распорное кольцо игольчатого подшипника; 6 – вторичный вал.

Синхронизаторы КПП ГАЗ-3308, ГАЗ-33081 Садко (рис. 3) имеют по три пружины 4, фиксатора 1 и сухаря 2. Включение передач осуществляется соединением внутренних зубьев муфт 3 с наружными зубьями съемных венцов.

От самопроизвольного выключения муфта синхронизатора КПП ГАЗ-3308, ГАЗ-33081 Садко удерживается благодаря скошенным во внутрь под углом 4° зубьям самой муфты и съемного венца, образующих при включенном положении замок. Три площадки на зубчатом венце муфты ограничивают ее ход при включении передач.

Рис. 4. Промежуточная шестерня заднего хода КПП ГАЗ-3308, ГАЗ-33081 Садко

1 — задний картер; 2 — распорная шайба; 3 – ось шестерни; 1 – про межуточная шестерня; 5 – роликовый подшипник; 6 — болт; 7 — крышка люка

С правой стороны по ходу движения на оси 3 (рис. 4), запрессованной в задний картер, на роликовом подшипнике 5 вращается промежуточная шестерня 4 заднего хода, от которой, на некоторых комплектациях автомобилей, осуществляется отбор мощности через специальный люк.

От осевого смещения ось стопорится болтом 6, завернутым в прилив заднего картера. Под головку болта подкладывается плоская и пружинная коническая шайбы.

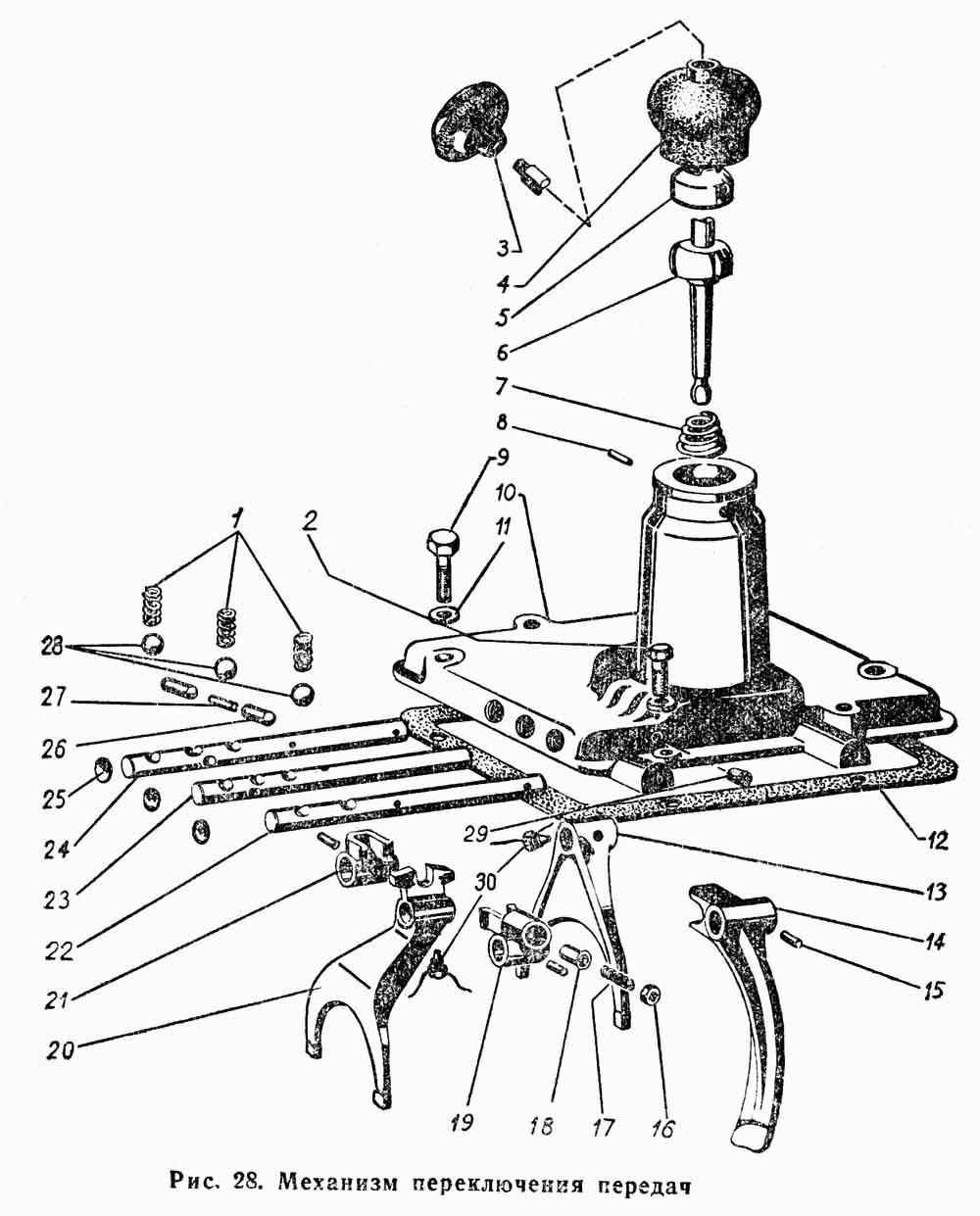

Механизм переключения передач ГАЗ-3308, ГАЗ-33081 Садко содержит три вилки включения, которые крепятся на трех штоках при помощи (рис.1) пружинных конических шайб. Вилки имеют стальные съемные сухари, которые располагаются в пазах муфт.

Также на шпонках, при помощи штифтов, крепятся головки включения, на которых располагается нижний конец рычага 17 переключения передач. В положении включенной передачи и в нейтрали каждый шток фиксируется шариками 13, поджатыми пружинами.

В заднем картере КПП ГАЗ-3308, ГАЗ-33081 Садко располагается блокирующее устройство, состоящее из четырех шариков, расположенных попарно между штоками, и штифта, установленного в отверстии среднего штока, предотвращают, одновременное перемещение двух штоков.

Расположенные в головке и вилке подпружиненные предохранители удерживают нижний конец рычага переключения передач в нейтральном положении в головке включения второй и третьей передач.

Рычаг переключения передач с пружиной и седлом устанавливаются в картер 20 рычага и закрепляются колпаком 19. Уплотнитель 18 предотвращает попадание в коробку передач грязи и воды. Картер рычага установлен сверху на переднем картере коробки передач через прокладку 21.

Смазка деталей коробки передач автомобилей ГАЗ-3308, ГАЗ-33081 Садко осуществляется окунанием и разбрызгиванием. К роликовым подшипникам шестерен, переднему подшипнику вторичного вала масло поступает через специальные отверстия в шестернях и первичном вале.

В качестве уплотнения валов используются армированные манжеты 6 и 29. Пробка 36 сливного отверстия имеет постоянный магнит для сбора и удержания продуктов износа. На стенке заднего картера располагается сапун, служащий для сообщения внутренней полости коробки передач с атмосферой.

Сапун коробки передач ГАЗ-3308, ГАЗ-33081 Садко снабжен пружиной и клапаном, предотвращающими попадание воды в коробку передач при преодолении автомобилем брода.

Коробку передач необходимо содержать в чистоте, проверять её крепление и поддерживать нормальный уровень масла.
