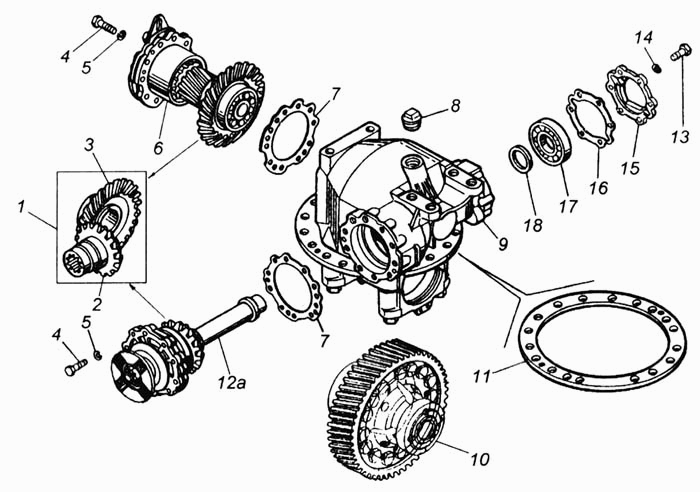

Главная передача моста КамАЗ 65115, 53215 (Рис. 431) — двухступенчатая, состоит из картера редуктора, пары спиральных конических шестерен и пары косозубых цилиндрических шестерен. Конструкция главной передачи обеспечивает возможность получения 4-х передаточных чисел за счет изменения числа зубьев только цилиндрической пары шестерен без изменения других деталей.
Рис. 431 Передача главная заднего и промежуточного мостов (продольный разрез): 1. 44 – фланец ведущий; 2 – шайба; 3, 33, 45 – крышка подшипника с манжетой; 4 – прокладка; 5, 27 – стакан подшипников; 6 – прокладки регулировочные; 7, 9 – подшипник роликовый конический; 8 – втулка регулировочная; 10, 29 – шестерня коническая ведущая; 11 – вал ведущий; 12 – картер редуктора; 13 – подшипник роликовый радиальный; 14 – крышка заднего вала; 15, 43 – гайка крепления фланца; 16 – прокладка крышки; 17 – картер межосевого дифференциала; 18 – чашка передняя; 19 – шестерня привода заднего моста; 20 – сателлит межосевого дифференциала; 21 – крестовина межосевого дифференциала; 22 – датчик контрольный включения межосевого дифференциала; 23 – шток механизма блокировки; 24 – вилка блокировки; 25, 30 – пробка заливная; 26 – муфта блокировки; 28 – механизм привода блокировки межосевого дифференциала; 31 – вал привода заднего моста; 32, 46 – подшипник шариковый; 34 – гайка крепления подшипников; 35 – стопорная шайба; 36 – замковая шайба; 37 – контргайка крепления подшипников; 38 – полумуфта блокировки межосевого дифференциала; 39 – шестерня привода среднего моста; 40 – чашка задняя межосевого дифференциала; 41 – шайба опорная; 42 – болт самоконтрящийся
Картер редуктора
Картер редуктора 12 среднего и заднего мостов КаМАЗ 65115, 53215 отлиты из высокопрочного чугуна, конструктивно идентичны и установлены сверху на балках мостов с помощью шпилек, четыре из которых снабжены коническими разжимными втулками.
Ведущая коническая шестерня
Ведущая коническая шестерня 10 заднего моста КамАЗ отличается от конической шестерни среднего моста 29 длиной ступицы. Шестерни изготовлены из высококачественной легированной стали. Каждая шестерня имеет отверстие. При этом у шестерни среднего моста оно цилиндрическое, предназначенное для обеспечения прохождения вала 31 привода заднего моста, у шестерни заднего моста – шлицевое, предназначенное для соединения с ведущим валом 11. Шестерни установлены в картере редуктора на двух конических подшипниках 7 и 9. Подшипники заднего и среднего мостов взаимозаменяемые, однако установка шестерни для каждого моста оригинал.
Шестерня ведущая коническая заднего моста
Шестерня ведущая коническая заднего моста напрессована на вал 11, и вместе с валом установлена на двух опорах. Одной опорой являются конические подшипники 7 и 9 ведущей конической шестерни, другой – роликовый цилиндрический подшипник 13, установленный в расточке картера на заднем конце вала. Внутреннее кольцо подшипника 9 напрессовано на шейку шестерни, а наружное кольцо по посадке скольжения установлено в расточке картера. Наружное кольцо подшипника 7 запрессовано в гнездо стакана 5, а внутреннее кольцо на посадке скольжения установлено на шейке шестерни. Между подшипниками установлена опорная шайба, регулировочная втулка 8, предназначенная для регулировки преднатяга подшипников. От осевого смещения подшипники фиксируются опорной шайбой 2, которая упирается в торец фланца 1. Фланец, в свою очередь, зафиксирован на валу 11 гайкой 15. Фланец взаимозаменяем с задним фланцем среднего моста.
Осевые усилия, возникающие при работе главной передачи, воспринимаются коническими подшипниками и передаются на картер. Для обеспечения подвода и отвода смазки к подшипникам в картере и стакане предусмотрены продольные и радиальные каналы. Для предотвращения вытекания смазки из полости редуктора в крышку 3 подшипника запрессована манжета, а для предотвращения попадания грязи к фланцу приварен грязеотражатель.
Шестерня ведущая коническая среднего моста
Шестерня ведущая коническая среднего моста 29 установлена на двух конических подшипниках 7 и 9. Внутреннее кольцо подшипника 9 напрессовано на шейку шестерни. Наружное кольцо на посадке скольжения установлено в гнезде картера. Наружное кольцо подшипника 7 запрессовано в гнездо стакана 27. Стакан подшипников среднего моста не взаимозаменяем со стаканом заднего моста. Внутреннее кольцо подшипника 7 по посадке скольжения установлено на шейке шестерни. Между подшипниками установлена распорная регулировочная втулка 8, предназначенная для регулировки преднатяга подшипников. Внутреннее кольцо от осевого перемещения фиксируется специальной гайкой 34, навинченной на резьбовую часть шестерни. Штифт гайки входит в одно из отверстий замковой шайбы 35, которая от проворачивания стопорится с помощью усика, входящим в паз шестерни. Шайба стопорится контргайкой 37. Между шайбой 35 и контргайкой 37 устанавливается стопорная платина 36. Осевые усилия, возникающие при работе передачи, воспринимаются коническими подшипниками и передаются на картер. Для обеспечения подвода и отвода смазки к подшипникам в картере и стакане предусмотрены продольный и радиальный каналы. Стакан подшипников 27 болтами крепится к картеру редуктора 12, а к стакану подшипников, в свою очередь, крепится картер 17 межосевого дифференциала.
Задний вал
Задний вал 31 среднего моста предназначен для передачи крутящего момента заднему мосту. Он установлен на двух опорах: одной опорой является шариковый подшипник 45 чашки межосевого дифференциала, а задней опорой – шариковый подшипник 32, установленный в гнезде картера редуктора. Концы вала шлицевые. Один конец входит в отверстие шестерни 19 межосевого дифференциала привода заднего моста, а на другой конец до упора во внутреннее кольцо подшипника 32 установлен фланец 1, зафиксированный на валу гайкой 15. Для предотвращения вытекания смазки и попадания пыли и грязи в крышку 33 подшипника запрессована манжета, а к фланцу 1 приварен грязеотражатель. Фланец взаимозаменяем с ведущим фланцем заднего моста. Для обеспечения смазки подшипника в картере предусмотрен продольный канал.
Остальные элементы главной передачи заднего и среднего мостов КамАЗ, за исключением межосевого дифференциала, установленного только на среднем мосту, конструктивных отличий не имеют.
Ведомая коническая косозубая шестерня
Ведомая коническая косозубая шестерня 3 (Рис. 432) напрессована на шейку ведущей цилиндрической шестерни 5 до упора и дополнительно от проворачивания стопорится шпонкой 4.
Ведущая цилиндрическая шестерня
Ведущая цилиндрическая шестерня 5 (Рис. 432) в сборе с ведомой конической шестерней 3 на двух опорах установлена в гнездах картера редуктора 1. Передней опорой является роликовый цилиндрический подшипник 2, внутреннее кольцо которого установлено на шейке шестерни, а наружное – в гнезде картера. Задней опорой являются два роликовых конических подшипника 6 и 8, внутренние кольца которых установлены на шейках вала, а наружные – в стакане подшипников 10. Регулировка преднатяга подшипников осуществляется регулировочной втулкой 7.
Внутреннее кольцо наружного подшипника 8 опирается на опорную шайбу 13 и оба подшипника фиксируются на валу ведущей цилиндрической шестерни гайкой 14, навинченной и закерненной на резьбовом конце вала. Для предохранения от самоотворачивания гайки опорная шайба имеет два специальных усика, входящих в пазы вала. Для обеспечения регулировки зацепления конической пары шестерен при установке стакана подшипников 10 между стаканом и картером устанавливается набор регулировочных прокладок 9. После установки и регулировки стакан подшипников ведущей цилиндрической и ведомой конической шестерни снаружи закрывается крышкой 12, отлитой из алюминиевого сплава.
Осевые усилия, возникающие при работе главной передачи, воспринимаются двумя коническими подшипниками 6 и 8. Для разгрузки подшипников при движении задним ходом наклон зубьев цилиндрической пары выбран таким образом, чтобы осевое усилие, возникающее от работы цилиндрической пары, было направлено навстречу усилию, направленному от конической пары, и частично его компенсировало.
Осевое усилие, направленное в сторону конических подшипников, передается от ведомой конической шестерни на торец зубьев ведущей цилиндрической шестерни и далее через внутреннее кольцо подшипника 6, на ролики, и наружное кольцо подшипника, на стакан подшипников и через болты на картер редуктора.
Осевое усилие, действующее на ведущую цилиндрическую шестерню в сторону роликового цилиндрического подшипника, передается на гайку 14 и через опорную шайбу 13, внутреннее кольцо подшипника 8, ролики, наружное кольцо подшипника, стакан подшипников на картер редуктора.
Ведомая цилиндрическая шестерня
Ведомая цилиндрическая шестерня 25 косозубая. Шестерня в сборе с дифференциалом на двух конических подшипниках 19 установлена в картере редуктора. На чашки дифференциала 23 и 26 шестерня установлена по посадке скольжения и крепится к ним болтами с самоконтрящимися гайками.
Рис. 432 Передача главная заднего и промежуточного мостов (поперечный разрез): 1 – картер редуктора; 2 – подшипник роликовый радиальный; 3 – шестерня коническая ведомая; 4 -шпонка; 5 – шестерня цилиндрическая ведущая; 6, 8, 19 – подшипник конический роликовый; 7 – втулка регулировочная; 9 – прокладки регулировочные; 10 – стакан подшипников; 11 – прокладка; 12 – крышка подшипников; 13 – шайба опорная; 14 – гайка крепления подшипников; 15 – крестовина межколесного дифференциала; 16 – шайба опорная сателлита; 17 – сателлит; 18 – гайка регулировочная; 20 – шайба опорная полуосевой шестерни; 21 – стопор; 22 – крышка подшипников дифференциала; 23, 26 – чашка дифференциала; 24 – шестерня полуосевая; 25 – шестерня цилиндрическая ведомая; 27 – полумуфта блокировки межколёсного дифференциал
Главная передача КАМАЗ является частью трансмиссии, устанавливается на каждом из ведущих мостов, предназначается для усиления вращающего момента и его перенаправления от карданного вала к колесам. На грузовики и тягачи КАМАЗ ставится двойная передача. Её особенностью в том, что она состоит из 2 пар шестерен – цилиндрической и конической.
Передаточные числа главной передачи КАМАЗ могут быть четырех видов: 7.22 подходит для тягачей и составов автопоездов, 5.43 используется для одиночных грузовиков, 6.53 и 5.94 обладают универсальным свойством и подходят в обоих случаях. Формально это число означает соотношение числа зубьев колеса к числу зубьев шестерни. Соответственно, чем это значение больше, тем мощнее тяговое усилие колес грузовика.
В зависимости от условий эксплуатации подбирается соответствующая конструкция цилиндрического колеса:
• Главная передача КАМАЗ бывает на 50 зубьев, она используется в гористой местности, для повышенной тяги;
• Главная передача КАМАЗ бывает на 48, 49 зубьев, она достаточно универсальна в применении, подходит для пересеченной местности с препятствиями;
• Главная передача КАМАЗ бывает на 46, 47 зубьев, используется на равнинных территориях и считается скоростной;
• Главная передача на 31 и 35 зубьев применяется на тяжеловесах КАМАЗ 6520 и 6522 для транспортировки сыпучих грузов массой более 20 тонн.
Устройство мостов главной передачи
В автомобилях Камского автозавода устанавливаются различные виды мостов, различающихся по своей конструкции. На полноприводных грузовиках 6×6 ставится три независимых ведущих моста. Схему переднего моста на таких машинах отличает устройство главной передачи, поворотного механизма и картера.
На неполноприводных автомобилях 6×4 отличия сводятся к типу крепления колес (ступичный, дисковый), наличию межколесной блокировки, тормозным механизмом. Они имеют 2 ведущих моста – средний (промежуточный) и задний. Их строение почти идентично, основное различие состоит в том, что главная передача среднего моста КАМАЗ снабжена блокируемым межосевым дифференциалом. Соответственно, главная передача заднего моста КАМАЗ такого дифференциала не имеет. Благодаря этому удается обеспечить вращение ведущих валов среднего и заднего моста с различной частотностью, минимизировать проскальзывание и пробуксовку колес. Точно так же межколесный дифференциал раздает вращающий момент левому и правому колесу в необходимой пропорции, так чтобы предотвратить скольжение на резких поворотах и дорогах с неровным покрытием.
Картер является сварным устройством, к нему прикрепляются фланцы для присоединения опорных рессор, тормозных механизмов и кронштейнов штанг. Внутрь картера монтируются шестерни. Регулировка главной передачи КАМАЗ производится на специальном оборудовании. Как правило, регулируется степень затяжки подшипников и их сцепление на конических шестернях. При проведении сервисных и ремонтных работ главная передача снимается, а на подшипники подбираются регулировочные шайбы подходящего размера.
Главная передача Камского автомобильного завода является надежной деталью. Однако при превышении уровня нагрузки и ошибке в эксплуатации возможен ряд неисправностей. Основные неполадки, которые подвергается главная передача КАМАЗ – это высокий уровень шума ведущего моста, продолжительное постукивание главной передачи, повреждения сальников и течь смазки.
Применяемость главной передачи на автомобили КАМАЗ
Если главная передача автомобиля КАМАЗ не подлежит восстановлению и ремонту, необходимо приобрести новое устройство. Стоит сразу оговориться, что они не производятся под конкретные модели автомобилей, а делятся на несколько типов в зависимости от своей применяемости:
• главная передача старого образца устанавливается на автомобили КАМАЗ 5320, 5511, 5410;
• главной передачей евро-образца укомплектовываются новые машины КАМАЗ 55111, 65115, 53205, 53215;
• главная передача евро-образца с дополнительной блокировкой предназначена для вездеходов повышенной проходимости КАМАЗ 43114, 43118 и других.
Если вы сомневаетесь в своем выборе, лучше получить консультацию мастера или сотрудника специализированного магазина. Наши специалисты будут рады оказать помощь с подбором редуктора.
