Пока восьмерка находится на ремонте, решил сделать что-то полезное.
Многие замечали на магнитолах пионер этот разъем, но не все знают для чего он.
Используется он для подключения кабеля IP-BUS-RCA(AUX) и CD-RB20(для подключения CD чейнджера).
Сам кабель IP-BUS выглядит так:
Найти его практически нереально, если только заказать на ибее, так я решил изготовить его самостоятельно, в интернете можно найти всю информацию об этом, только вместо тюльпанов я сделал на другом конце сразу джек 3.5мм.
Для создания шнурка потребуются шнурок с джеком на одном конце и двухконтактные фишки с передней панели системного блока, выглядят они так:
А подключаются они вот так:
Итак приступим к созданию шнурка.
Находим схему разъема в интернете
Из всех контактов нам нужны только четыре, это 7, 9, 10 и 11.
Далее разрезаем провод джека, видим в нем три провода, два из которых в обмотке — это левый и правый каналы, а без обмотки — масса.
Теперь осталось все соединить. Подсоединяем контакты 10 и 11 к массе джека, т.е. проводу без обмотки, 7 и 9 к оставшимся двум проводам(в моем кабеле красный провод это правый канал, а белый левый, цвета могут отличатся). Заматываем все изолентой, жгутуем, получается что-то типа этого:
Теперь остается только включить режим AUX на самой магнитоле, в выключенном состоянии зажимаем кнопку меню или функции(можно посмотреть в инструкции к магнитоле), откроются настройки. Находим пункт AUX и меняем значение OFF на ON.
Ну и тестовые испытания в домашних условиях. =)
Всем удачного дня!
Лада 2108 1997, 70 л. с. — аксессуары
Машины в продаже
Лада 2108, 1986
Лада 2108, 1991
Лада 2108, 2000
Лада 2108, 1991
Смотрите также
Комментарии 80
Простое человеческое спасибо! А то 99 пионер я заебался искать этот шнур. а тут все по русски)
Всегда пожалуйста! Рад что помогла запись.
спасибо. один к одному сделал по инструкции. все ок нормально работает
На здоровье, пользуйтесь. =)
Классно расписал все! Спасибо. Привет родному Волгодонску — я прожил там 16 лет )
Всегда пожалуйста. =) Вам тоже привет с Волгодонска, приезжайте в гости. =)
спасибо за приглашение, вчера завершил вопрос с магнитолой — все получилось: www.drive2.ru/l/474738610499748034/
Хорошо, что все получилось. Только на видео смотрю самодельный шнурок воткнут, с али не заработал что-ли?
Мне кажется, что он тоже заработает, но уже не охота ковыряться дальше, этот использую. Колхоз жив))
Главное что работает, а как выглядит это уже другой вопрос. =)
Спасибо, подсказал как переключить режим на аукс. Год назад как-то заморочился и подобрал всю проводку как требуется, но саму ф-цию не знал как включить, на форуме было сказано что появляется автоматически — но нифига.
Я от ВД-шки трубочку нарезал и вовнутрь провод, все это добро на контакты — получилось не дольше 8 ми минут на все про все. Пойду завтра в гараж выкидывать свой филлипс, дисплей глючит и при первом включении нужно ждать пока нагреется, как ламповый, зимой вообще по пол дня включен и только ближе к вечеру начинает петь.
Круто, теперь установлю раритет. Хочется что бы большинство соответствовало автомобилю — новье не вариант вид только портить!
полезная статейка, с этой схемой работают все 4 канала?
Спасибо за вашу статью) сегодня сделал тоже самое, и все заработало как надо))
Дружище, спасибо, что ты есть. Молодца. Принял на вооружение. Так подробно ни у кого нет. Эт теперь на проц. можно забросить звук с мп3 хай- енд дивайса. Супер.
Сделал и себе такое чудо! Работает, но громкость… ее просто нет- все на макс, а звук еле слышно! В чем может быть проблемма? Сам я грешу на провод, который я взял от простеньких наушников- очень тонкий!
SLA (настройка уровня входного сигнала) Повысить пробовал?
Сделал и себе такое чудо! Работает, но громкость… ее просто нет- все на макс, а звук еле слышно! В чем может быть проблемма? Сам я грешу на провод, который я взял от простеньких наушников- очень тонкий!
Это изза того что нет заземления. Попробуй слушать музыку с телефона и поставить его на зарядку от прикуривателя😉
Новый купон пользователя по заказам US $4.00
Гарантия возврата денег Возврат за 15 дней
- Тип товара: Кабели, переходники & гнезда
- Вес товара: 50g
- Особые характеристики: Bluetooth Music Transmitter Receiver
- Размер Изделия: other
- Бренд: YIXINYOU
- Тип материала: plastic + metal
- Напряжение: 12 В
- Название Модели: other
- Входная Мощность: other
- Интерфейс: IP-BUS
Обзор: материнская плата

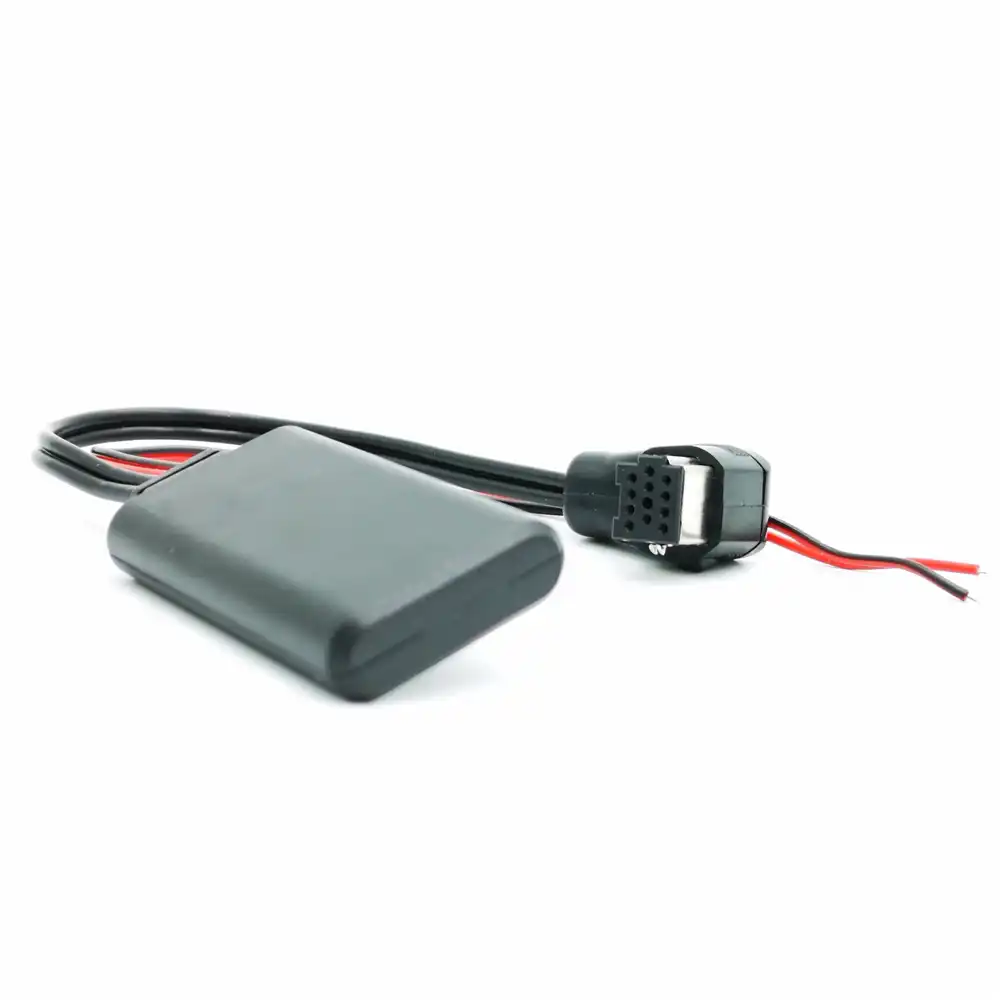

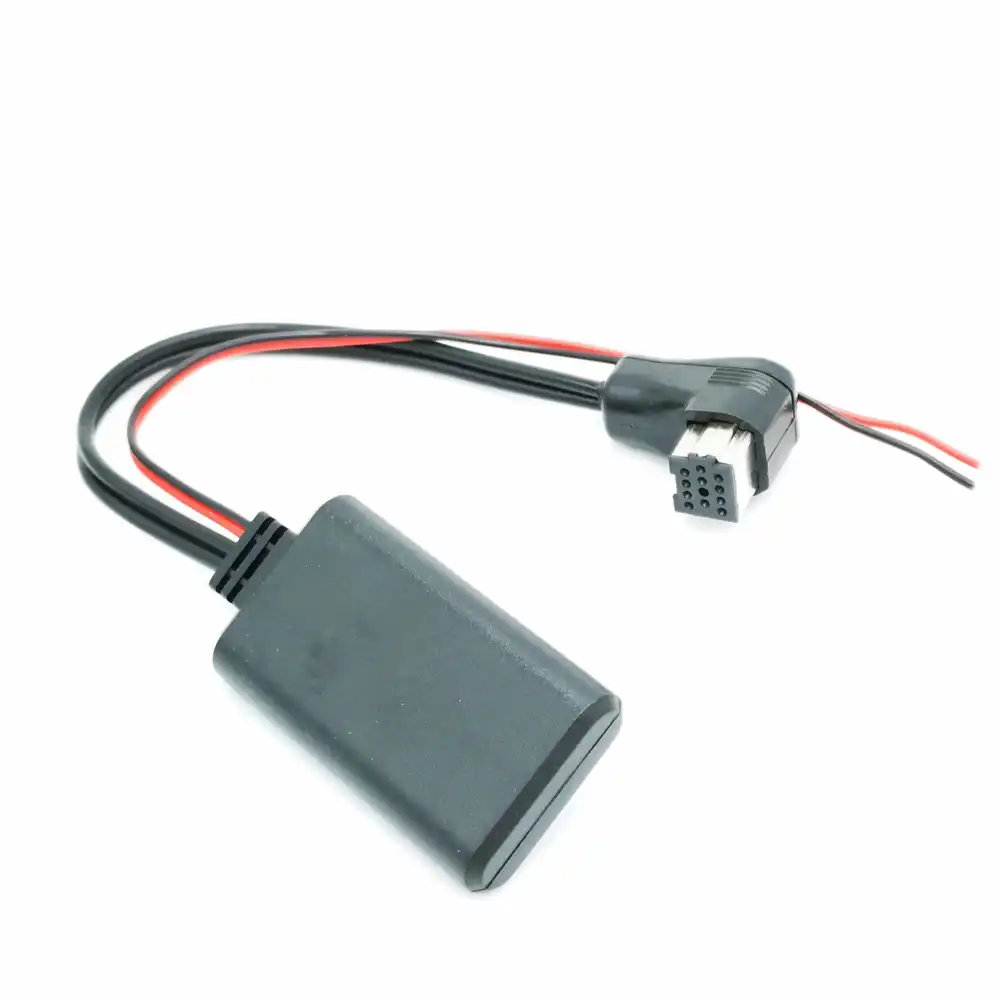

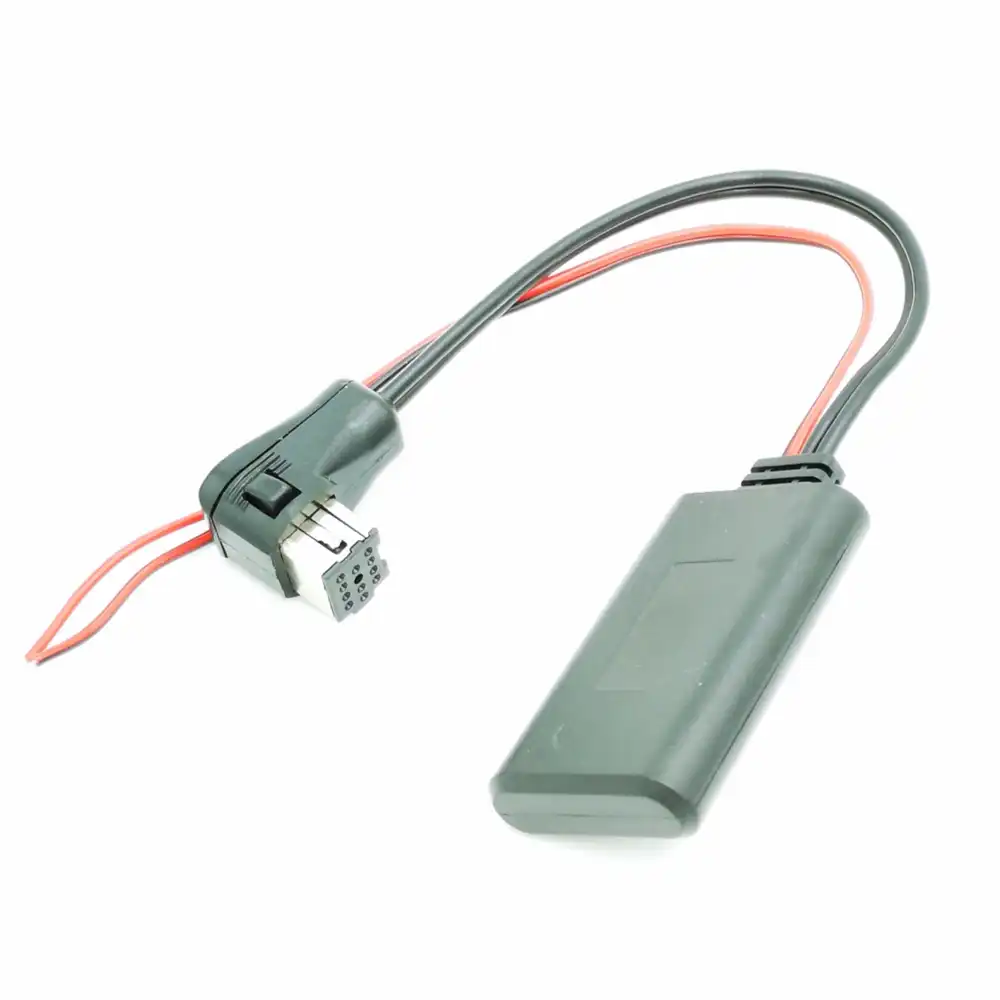

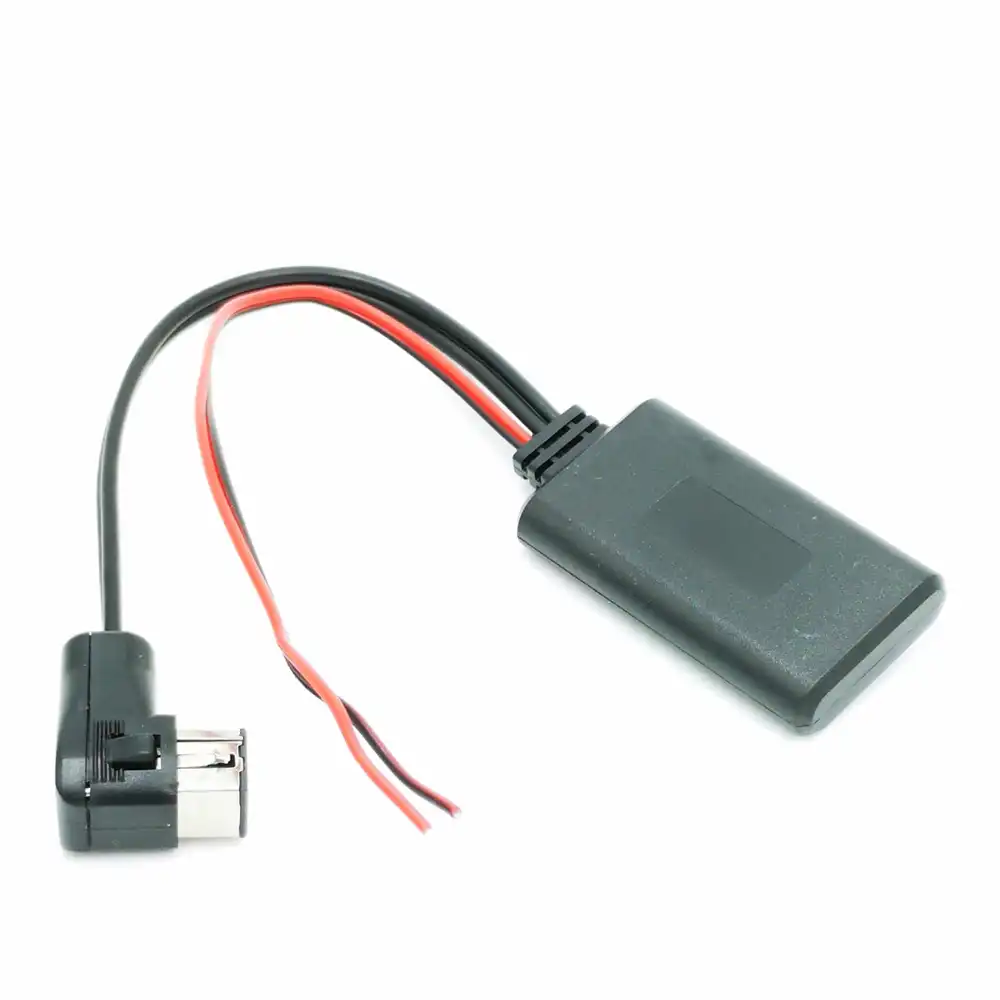

-Модуль bluetooth сделан для PIONEER IP-BUS.
-Просто подключите разъем IP-BUS к розетке задней части вашего радио
-Вы можете просто вставить этот элемент к задней магнитоле, затем подключить красный провод к 12 V +, черный провод к 12 V-.
-Подключите телефон или mp3 или планшет с bluetooth к модулю, это название:
-Это версия bluetooth 4,0, не требуется пароль при подключении.
-Выберите AUX из вашего радио, и вы можете воспроизводить музыку с телефона в вашем автомобиле.
Подсоедините ваш телефон или планшет к модулю bluetooth. И выберите Aux от вашего радио, затем вы можете использовать свой телефон для воспроизведения музыки через Автомобильные колонки.
Вы можете слушать музыку с телефона/планшета/mp3 (они должны иметь функцию blueooth).
P.S: только воспроизведение звука, не может быть управлением на рулевом колесе, не может использоваться для ответа на телефон.
Описание:
-Функция через устройства с поддержкой Bluetooth
-Отсутствие функциональных ограничений автомагнитолы
-Позволяет подключить внешний источник звука
-И соедините ваш телефон с нашим модулем bluetooth, и выберите Aux из вашего радио.
-Вы можете наслаждаться музыкой с телефона через автомобильные колонки.
-Этот элемент работает с iPod/iPad/iPhone 5 5C 5S 6 6 plus,
Для samsung, для htc, для sony, для Nokia и любых других телефонов или планшетов (пожалуйста, убедитесь, что в вашем телефоне или планшете есть функция bluetooth)
-С фильтром: BT-PIO-F (внутри есть фильтр, поэтому при переключении между CD и AUX громкость звука будет одинаковой.)
-Управление остается на вашем телефоне, и ни один текст не появится на радио.
Замена аудиоадаптера Pioneer: CD-IB100II
Легко установить этот адаптер на головное устройство Pioneer.
(Обратите внимание: ваше головное устройство Pioneer должно быть совместимо с аудиоинтерфейсом Pioneer CD-IB100II)
Вы не можете подключить cd-чейнджер к головному устройству одновременно, пока этот кабель подключен.
Совместим с
Для Pioneer
Не работает с AVH-P4300DVD DEH-P8450MP
Пожалуйста, убедитесь, что вы знаете, где ваш порт ip-шины находится на вашем радио перед заказом
All the kind time of the day!
Finally I found a free moment and, after sorting out the laziness, decided to write a report on the work done.
Part 1. Foreword.
Together with the car I got the radio cassette pioneer deh-p7700mp.
Except for the radio and discs that she swallowed and did not give back, as I thought, there was nothing there, neither the aux, nor the connector for the flash drive. Infinitely listening to the radio to me, as if, already tired, and in my head, thoughts of buying a new radio with the appropriate functions.
But then, to me my young man discovered the secret that the AUX function in this device is present, you just need to pull out the radio and connect the pre-purchased cable to the connector on the rear panel. What we certainly did on a warm summer evening)
But we were waiting for a little disappointment … The connector was not a standard modern 3.5mm, but for a bus adapter with an IP-bus connector.
Having collected the radio tape recorder back to the panel, it was decided to purchase the cable the next day, but as it turned out, it was not available anywhere in the city, and on the order it costed between 300-500 rubles. and wait for 2 weeks. I did not want to wait))
Then the idea arose of making this adapter itself. Did, of course, not me, but morally supported)
Part 2. Made a business, walk bravely)
So, we needed an AUX wire, wires from the computer, which are used to connect the front panel of the system unit, electrical tape and a stationery knife.
With the help of a clerical knife, the AUX wire was brutally dismembered, the insulator was also inhumanly removed and neatly tied with the insulating tape of the wire from the computer ^ __ ^
After a successful operation, the scheme should be connected
Страница 81: Выбор aux в качестве источника сигнала, Ввод названия вспомогательного источника (aux)
Кабель с мини-штекером (AUX-1)
При подключении вспомогательного обо-
рудования с помощью кабеля с мини-
и портативный аудио/видеоплеер
можно подключить к данному устройству с
помощью кабеля с мини-штекером.
! Если iPod с функцией воспроизведения
видео подключен к данному устройству
с помощью 4-контактного кабеля, ос-
нащенного 3,5 мм штекером (например,
CD-V150M),
то Высможете воспроиз-
водить видеофайлы, записанные на
iPod.
! Портативный аудио/видеоплеер можно
подключить с помощью 4-контактного
кабеля RCA, оснащенного 3,5 мм
штекером (приобретается отдельно).
Однако, в зависимости от используемо-
го кабеля, может потребоваться по-
менять местами красный (правый
аудиоканал) и желтый (видео) кабели. В
противном случае воспроизведение
аудио- и видеосигналов может быть
% Вставьте мини-штекер стереокабеля
в гнездо AUX (вспомогательный вход)
Чтобыполучить дополнительную инфор-
При подключении вспомогательного обо-
рудования с использованием межсоеди-
нителя IP-BUS-RCA (приобретается
% Используйте межсоединитель IP-
BUS-RCA, например, CD-RB20/CD-RB10
(приобретается отдельно), для по-
дсоединения к этому устройству вспо-
могательного оборудования с RCA-
Дополнительную информацию смотрите в
руководстве пользователя межсоедините-
# Если вспомогательное оборудование
имеет RCA-выходы, Выможете использовать
только такой вид соединения.
Выбор AUX в качестве
% Нажмите значок источника сигнала,
а затем AUX-1/AUX-2 чтобы выбрать
AUX в качестве источника сигнала.
# Если вспомогательная настройка не
включена, выбрать AUX невозможно. Чтобы
получить дополнительную информацию, см.
Ввод названия вспомогательного
Название, отображаемое для AUX, можно
! Каждое название может содержать не
более 10 символов.
Выбрав AUX в качестве источники
сигнала, нажмите AV Menu и
Function Menu, а затем Name Edit.
Кабели, адаптеры и разъемы
