У вас наверняка валяется автомагнитола " без дела " и ее бы хотелось, как то использовать?
Предлагаю вам ее подключить в гараж, комнату, мастерскую от 220V.
Вы возможно уже задумывались об этом, но не знали как.
Всё очень просто!
- Блок питания от компьютера;
- Изолента;
- Автомагнитола.
Процесс переделки автомагнитолы
Первым делом разберемся с блоком питания.
Как его снять объяснять думаю, не стоит, как говорится "ломать – не строить "!
Сняли, значит, блок питания.
Далее разберёмся с его подключением.

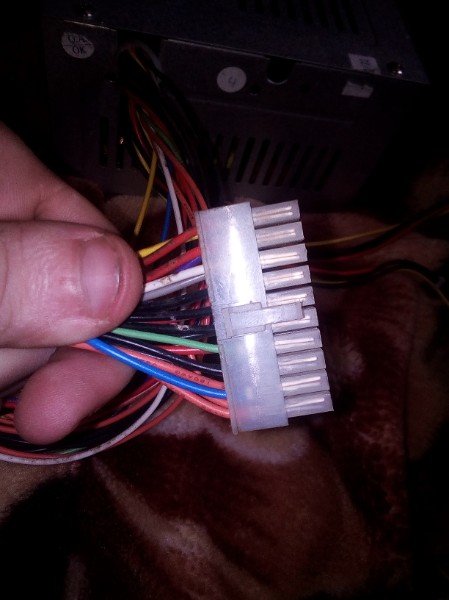

Находим самую большую " фишку " на ней больше всего проводов.

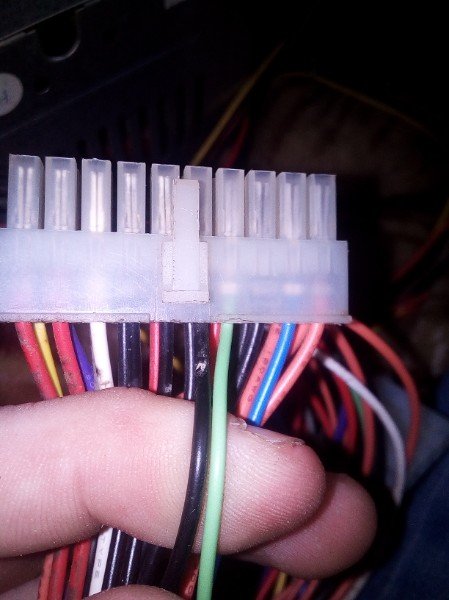

Продолжаем дальше, нам понадобятся два провода для запуска самого бк, эти провода можно подключить через тумблер, что я вскоре и сделаю, но сейчас его под рукой не оказалось. Вот эти два провода зеленый и черный.

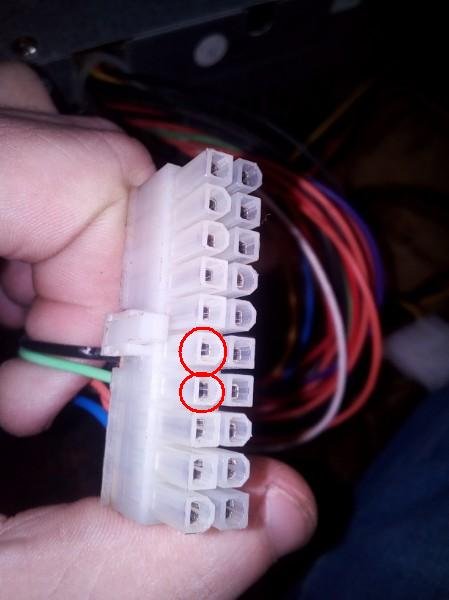

Если фишку будете оставлять – не отрезая от нее провода, то можно поставить перемычку на эти контакты.
Блок питания теперь запускается при подаче питания 220V, теперь разберемся, как саму магнитолу подключить.

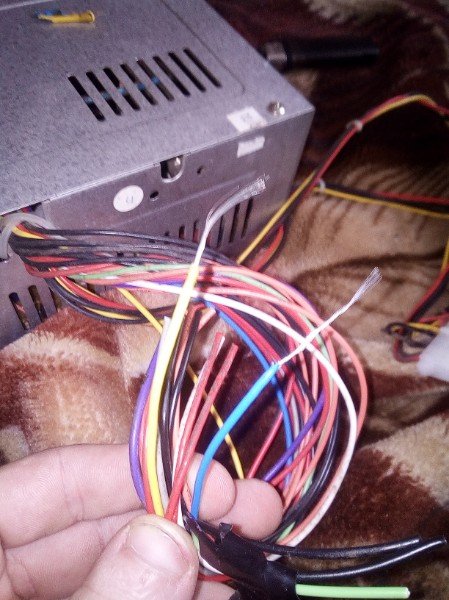

Нам понадобятся желтый и синий провода, у меня они уже отрезаны от фишки т.к. мне так удобнее, но вы можете фишку оставить.
Жёлтый провод – плюс автомагнитолы
Синий – минус автомагнитолы
Какие провода подключать на автомагнитоле – написано в инструкции, либо обычно на магнитоле на корпусе есть наклейка с инструкцией какой куда провод.
Всё подключили, магнитолу нашёл такую вот, простенькую.

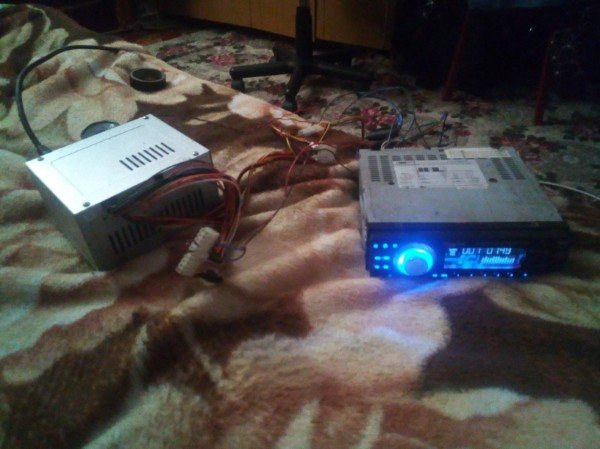

Итак, итог! Проверка!
Магнитола работает! Осталось подключить колонки и можно слушать!
Позже поставлю это всё в гараж.
Автомагнитола — это магнитофон или проигрыватель компакт-дисков с радиоприёмником в одном корпусе, предназначенный для установки в автомобиль. Он не имеет встроенного блока питания от сети 220 вольт и рассчитан на выносные акустические системы (динамики). От обычных магнитол отличается меньшими размерами и большей выходной мощностью.
Подключение автомагнитолы в домашних условиях
У многих из нас дома или в гараже можно найти старые автомагнитолы, которые пылятся без дела. Им всем можно дать «вторую жизнь» в качестве обычного приёмника или музыкального центра. Качество и мощность звучания у таких устройств выше, чем у переносных или стационарных.
Как подключить автомагнитолу дома
Основное в подключении — это изготовление блока питания или использование готового (или аккумулятор вместо него). Варианты подключения приведены ниже:
-
Через блок питания. Можно использовать готовый от стационарного компьютера мощностью не менее 400 ватт. Для его использования необходимо подать сигнал на включение (единственный зелёный провод самого большого разъёма соединяем с любым чёрным), проверяем выходное напряжение на жёлтом проводе. Оно должно быть 12 вольт.
Виды основных разъёмов в компьютерном блоке питания
В качестве блока питания можно использовать зарядное устройство для автомобильных аккумуляторов (только трансформаторное, новые импульсные не подойдут). Включаем его на минимальный ток и проверяем мультиметром выходное напряжение (12 вольт). Минус этого варианта — нет фильтра внутри зарядного устройства, защищающего от помех. Возможны посторонние шумы в динамиках.
Внешний вид зарядного устройство ВСА-5К
Есть способ с использованием самодельного понижающего трансформатора, но для этого нужно обладать минимальными знаниями по радиотехнике.
Внешний вид трансформатора с тремя обмотками
Нам нужен трансформатор с двумя и более обмотками. Обычно на трансформаторе обозначено входное и выходное напряжение, на которое он рассчитан. Если обозначений нет, измеряем сопротивление всех обмоток мультиметром. Входная будет иметь сопротивление 100–300 Ом, выходная 1–30 Ом. По приведённой схеме собираем простейший выпрямитель и проверяем выходное напряжение (12–14 вольт).
схема трансформаторного выпрямителя с фильтром
В качестве диодного моста можно использовать готовый элемент.
Готовый диодный мост
Или можно собрать его по схеме самому по приведённой ниже схеме. Если напряжение трансформатора нам не подходит, то можно его изменить увеличением или уменьшением количества витков вторичной (выходной) обмотки.
Самодельный диодный мост
С источником питания определились. Теперь осуществим само подключение, оно выполняется по схеме:
Как подключить в автомобиле
Провода питания антенны и управления подсветкой не подключаем. От аккумулятора и замка зажигания соединяем вместе и подключаем на плюс, массу на минус.
Колонки подойдут от любого музыкального центра с внутренним сопротивлением 4–16 Ом, или автомобильные динамики с самодельными корпусами.
Инструменты и материалы
Для работы вам потребуются:
- бокорезы (кусачки);
- паяльник с оловом и канифолью;
- мультиметр с возможностью измерять переменный и постоянный ток до 300 вольт и сопротивление до 1000 Ом;
- провода сечением 1–3 мм 2 и длиною 2–3 метра (зависит от размещения колонок);
- изолента.
При выполнении всех работ обязательно соблюдайте правила электробезопасности! Обесточивайте перед разборкой и сборкой любые устройства, включайте в сеть через предохранитель, заземляйте розетки и электроинструмент.
Полный список мер безопасности можно найти в положениях закона об охране труда.
Видео: пример подключения автомагнитолы через компьютерный блок питания
Пример внешнего оформления автомагнитолы приведён ниже.
Автомагнитола в самодельном корпусе с колонками скомплектована одним блоком
Потратив несколько часов, мы получим музыкальный центр, не уступающий по качеству звука магазинным автомагнитолам.
Как правило купив или построив гараж мы (автовладельцы) часто там проводим время, а время препровождение без музыки как то не то. Даже если чем то занят всё равно чего то не хватает, кому телевизора, кому музыки. Вот и у меня встал такой вопрос. Есть старенький магнитофон, я его гонял подключив к аккумулятору. Вот как-то собрались мы на пикничок, а погода выдалась не то что прохладная а очень не для пикничка, вот и решили выгнать машину из гаража и посидеть в нём, типа на природе 8). Машина на улице. аккумулятор в ней, вытаскивать его оттуда было в полный лом, вот и встал вопрос чем запитать магнитофон. Был найден старый БП от компьютера и по быстрому, между рюмками чая прикручен к нему. Всё музыка пошла, народ повеселел. Вечер удался, несмотря на плохую погоду на улице. Так магнитофон и проработал у меня в таком состоянии до недавнего времени, почти год. Решил я всё облагородить и сделать всё стационарно, спрятать в коробочку и магнитофон и БП . Здесь опишу как я переделал блок питания от старого компьютера, а именно выкинул всё лишнее и подготовил его для внедрения в единый корпус с магнитофоном.

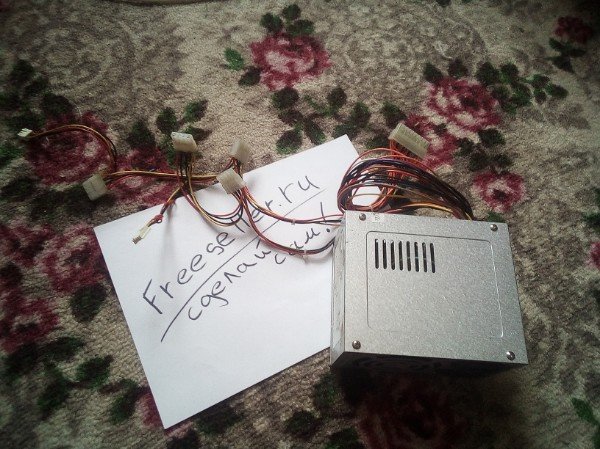

Для начало возьмем рабочий блок питания от компьютера, например такой.
На приклеенной таблице мы видим что нам понадобятся только жёлтые (+12V 15A), чёрные ("-" общий) и два последних серый и зелёный провода (для включения БП). Жёлтый и чёрный я взял те что питают жёсткие диски, отрезал разъемы. Взял на всякий случай по паре жёлтых и чёрных. Все знают что чтобы включить компьютер надо нажать на кнопочку на корпусе компьютера, так вот серый и зелёный провода и есть провода для той самой кнопочки, их мы просто закорачиваем. Так как данный БП будет использоваться ТОЛЬКО для питания магнитофона я уберу все лишние провода и вынесу кнопку включения питания. Ну обо всём по порядку.
Нам понадобятся следующие инструменты
Крестовая отвёртка №2, бокорезы, паяльник (40W), пинцет, сосновая канифоль, олово (ПОС 40 или 60), удобный стул, стол, и конечно же любимая музыка. ПОЕХАЛИ.
Откручиваем четыре болтика на верхней крышка БП
