Мотор печки x trail t31

Еще летом стал замечать, что моторчик вентилятора отопителя стал плохо себя вести. То включится, то не включится. Потом заметил, что не работает регулятор оборотов вентилятора. И в конце концов вентилятор вообще перестал подавать признаки жизни. Полез читать форумы, оказывается проблема эта для Хитрил очень распостраненная.
Итак, с чего же начинать, если вас постигла такая же беда?
Первое, наиболее вероятное и самое страшное – у вас вышел из строя электродвигатель отопителя.

Чаще всего он не горит а изнашивается коллектор по которому ходят щетки. Можно найти описание реанимации, но мне кажется это всё не надолго и моторчик придется менять.
Второе – сгорел регулятор оборотов вентилятора. www.drive2.ru/l/7958015/

Это происходит обычно тогда, когда начинает барахлить моторчик. Поэтому при первых признаках не корректной работы отопителя лучше его отключить и не тянуть с ремонтом.
Третье – предохранители.

Проверил – если нужно заменил. На схеме №5 и №6.
Четвертое — реостат (крутёлка на панели).
У меня были первая и вторя из пречисленных выше проблем. Расскажу, вкратце, как я их устранял.
Как снять моторчик отопителя в интернете, в том числе и на Драйве, рассказано очень подробно.
В принципе все просто. Проблемно только открутить правую верхнюю гайку с блока педалей. И еще сложновато вытащить моторчик. Но все делается за пару тройку часов.

Достав моторчик я подсоединил его проводами на прямую к АКБ. И был удивлен – моторчик довольно легко и резво крутился. Правда не в ту сторону. Поменял полярность – молчит, завелся только от руки.
Щетки были в удовлетворительном состоянии, а вот коллектор по которому они трутся довольно подгулявший. В некоторых местах медь стерта до пластмассы.
За новый моторчик на экзисте запросили что-то около 120 у.е. Доставка около недели. Знакомые из автомагазина обещали привезти за 90 у.е.
Вот номера моторчика и его аналогов: 27225-8H310, 27225-ET00A, 27225-ET10A, 27225-ET10B, 27225-JD00A, 27225-ET00B.
Я пошел по пути наименьших трат. Заказал на Алиэкспресс. Вот ссылка:
ru.aliexpress.com/item/Fr…Jkzzw&ws_ab_test=201526_5
Привезли за две недели.

Встал как родной. Без каких либо доработок. Размеры те же, вращение то же.
Езжу несколько дней — полет нормальный. Правда, еще пришлось ремонтировать регулятор оборотов. Но об этом расскажу уже в другой записи.
Всем удачи на дорогах.

Демонтаж печки и последующий её ремонт, либо замена, может понадобиться в следующих случаях: появился скрежет, посторонний шум, визг, громкий гул, идет холодный воздух или моторчик вовсе не крутится.

Основные причины поломок печек

вышел из строя транзистор. Обратите внимание, что при сгоревшем транзисторе скорость вращения моторчика печки остаётся в заданных пределах;
возможно, возникли проблемы с термо/предохранителем, расположенным в блоке транзистора;
стёрлись щётки;
вышли из строя ламели;
сгорела обмотка;
проблема может заключаться во втулках, которые износились.

Возможны и другие проблемы влияющие на стабильную работу печки в Nissan X-Trail. В любом случае, чтобы определить источник проблемы понадобится демонтировать салонный отопитель.

Необходимые инструменты

Для проведения работ понадобятся:

Набор отвёрток, в том числе «звёздочка», крестовая и ТОР 15;
Ключи №№ 8-10. В том числе мультиметр (цешка);
Головки на 10 и 13;
Удлинитель;
Молоток;
Керн небольших размеров;
Пассатижи.

Так как большая часть работ происходит на коленях, следует запастись наколенниками для удобства или использовать прокладку.

Обычно, ремонт печки, это комплекс работ связанный: с её моторчиком, радиатором и патрубками отопителя. Поэтому, комплектующие и детали, подбираются с учётом сложившейся ситуации. Желательно использовать оригинальные детали и узлы.

Работа в среднем занимает от 1 до 3 часов. Трудность заключается в том, что придётся повозиться с передней панелью. Именно под ней спрятана печка.

Процесс снятия печки в Nissan X-Trail T31

Выкручивается саморез и снимается крышка панели. Она располагается со стороны водителя. Отстёгивается панель с кнопками. Отключается трос, предназначенный для поднятия капота, демонтируется диагностический разъём. Отключаются штекеры кнопок.

Далее, снимается трубка датчика t0, отсоединяется разъём питания. После этого требуется повернуть головку клипсы на 45 градусов, демонтировать воздуховод. Он располагается в районе правой ноги водителя.

Снимаем сервопривод заслонок, предварительно отключив разъём. Отключаем педаль газа, снимаем 2 штекера с педали тормоза. Проделав эти операции, необходимо отщёлкнуть пистоны, крепящие жгуты проводки, направленные на педальный узел.

Следующая процедура – снятие шплинта штока тормозной педали. Открутить четыре крепления педального узла головкой № 13. Далее, нужно открутить 2 болта крепления кронштейна, используя головку № 10. Демонтировать педальный узел.

Теперь можно отключить разъём питания силового агрегата печки. Отгибается защёлка крепления мотора, корпус силового агрегата поворачивается против часовой стрелки. Затем сам моторчик подтягивается и извлекается.

Процедура установки выполняется в обратном порядке. По окончании обязательно нужно проверить работу печки во всех режимах.

Сколько стоит отремонтировать печку?

Теперь давайте посчитаем, какие суммы оставить у себя проводя ремонт самостоятельно. На СТО стоимость замены резистора отопителя обойдётся в 1800-2000 руб.

Для замены моторчика печки придётся выложить от 2500 руб. и более. Чтобы заменить радиатор готовьтесь расстаться с 4000 руб. На блок управления придётся выложить 1500 руб. Заменить трубки отопителя составит 2500 руб. И это только услуги, не считая стоимости деталей и комплектующих!

Запотевают окна во влажную погоду или появился неприятный запах в салоне? Пришла пора поменять салонный фильтр.

Эта статья постоянно редактируется и дополняется. Если Вы заметили неточность или не согласны с какими-то моментами – поправьте нас в комментариях под этим сообщением.

1. Замена моторчика печки Nissan X-Trail II

Работа заняла 3 часа с перекурами.
Номер моторчика 27225-EN000

Недавно стала шуметь печка. Звук такой, будто крыльчатка отлетела и задевает за корпус. Проявляется и при наборе оборотов, и при повороте автомобиля в любую сторону. Сначала хотели купить новый мотор, но я решил сначала сам посмотреть.
1. Снимаем крышку панели под ногами водителя. Там один саморез под ручкой

открывания капота остальное все на защелках

Затем откидываем трос открывания капота, вытаскиваем колодку диагностики

Jткидываем штекера от кнопок омывания фар и отключения ЕСП

Разъемы омывателя фар и ESP

Cнимаем штекер с датчика температуры воздуха в салоне и снимаем с него шланг

2. Cнимаем воздуховод который находится в районе правой коленки водителя, со стороны водителя там клипса с головкой под крестовую отвертку

поворачиваем на 45градусов и головка вылетает — вынимаем клипсу. и со стороны капота застежка. она из твердой пластмассы поэтому отгибаем воздуховод а не застежку.

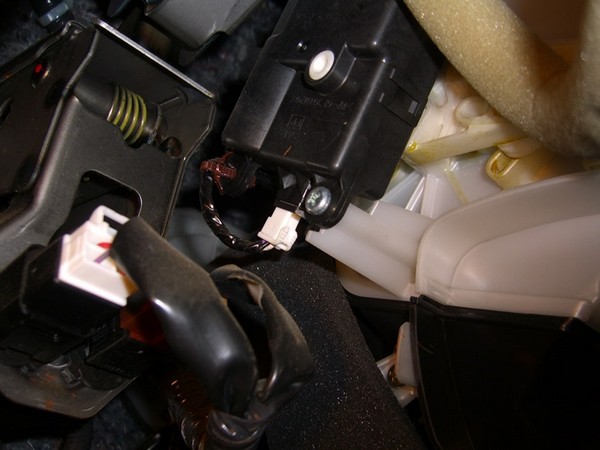

3. Cнимаем штекер с сервопривода (сервопривод заслонок)

Снимаем сам сервопривод
4. Cнимаем штекер с педали газа

Штекер на педали газа

Cнимаем два штекера на кнопках тормоза

Tще отщелкиваем 2 пистона крепления жгутов проводов, идущих к педали газа и тормоза. Расшплинтовываем шток педали тормоза

Ключом и головками на 13 откручиваем педальный узел (4 гайки)

5. Головкой на 10 откручиваем 2 болта крепления какого-то кронштейна панели, он нам мешает вытащить педальный узел

Кронштейн мешает вытащить мотор

6. снимаем педальный узел
7. теперь можно вытащить и сам мотор. откидываем штекер питания мотора

Jтгибаем защелку (защелка — это планка с дырочкой) на кожухе мотора одновременно поворачивая мотор против часовой стрелки. затем аккуратно вытаскиваем мотор.

мотор у нас в руках

т.к. мотор стоит перед фильтром на нем образуются отложения пыли."

2. Ремонт резистора регулятора скорости вращения вентилятора печки Nissan X-Trail I

Недавно перестал работать вентилятор отопителя. Первым делом я подумал, что накрылся вентилятор. Но не в нем было дело. Проверил быстро, сняв фишку с вентилятора и подсоединив простую лампочку. Дальше скинул фишку с резистра и замкнул два толстых провода, вентилятор заработал. Снял этот резистор (277612-Y000) и поехал его искать. На разборе стали голову выносить мол его на вряд ли найти – он стоит очень дорого. Я говорю "ясно, ничего не надо" и уехал. В магазине зарядили за него 3400р. Мой друг его привезёт за 1600р. Но друг в отпуске и будет только после 4го числа. Открыл гугл и давай шариться. Оказывается, не всё так просто и его можно починить. Просто выпаял транзистор и термопредохранитель (его, кстати, можно не ставить, просто проволокой перепаять и всё). Купил в радиодеталях транзистор за 100р. и терморезистор за 15р. + термопасту 40р.
Ход работы:
У Икса силовой резистор для регулировки оборотов находится в той же улитке, что и мотор печки; на него одевается трехконтакный разъем, он ближе к центральной консоли, чем мотор. Смотрите снизу в правый дальний угол (праворульный Икс) и ищите там разъем в корпус печки — не ошибетесь, это блок с транзистором.
Выкручивается этот блок и без снимания нижней половины корпуса печки — он на двух саморезах, выкручиваются короткой (ок 10 см) отверткой.
После снятия этого блока НЕ надо силой выламывать из него печатную плату. Надо сначала выпаять три ноги транзистора (NEC K2500) с одного края платы и две ноги термопредохранителя (140 градусов, 2 ампера) с другого края платы.
Расположение и назначение выводов у всех указанных здесь транзисторов совпадает, перепаиваются один-в-один.
По транзисторам:
IRFP064N — 55V, 98A — рекомендован к покупке.
IRFP044 — 60V, 57A.
IRFP054 — 60V, 70A — можно брать.
IRFP048 — 60V, 70A — можно брать.
