Модельный ряд: нож отвала на бульдозер, автогрейдеры ДЗ-122, ДЗ-143, ДЗ-180.
Размеры ножа бульдозерного: 840х180х12 мм.
Конструктивные преимущества ножа бульдозерного:
- Материал профиля — высоколегированная износостойкая сталь 65 Г (HRC 48. 50);
- Ножевая полоса выполнена толщиной 12 мм;
- Высококачественная сталь обеспечивает оптимальную работу бульдозерного ножа на дорожной поверхности.
Прочитайте техническую информацию о бульдозерном ноже.
Ознакомьтесь с широкой линейкой ножей бульдозерных нашего производства.
Конструкция бульдозерного ножа
Отвал является рабочим органом бульдозера, поэтому ко всем его деталям выдвигаются максимально высокие требования, особенно это касается бульдозерных ножей. Именно бульдозерные ножи отвечают за срез слоев грунта, что в большой степени определяет технические возможности и производительность спецтехники.
Практически все отвалы бульдозеров сконструированы по одинаковому принципу. Они являют собой сварную конструкцию, основой которой выступает лобовой лист с заданным профилем кривизны. В качестве вспомогательных (усиливающих) элементов используются конструкции коробчатого сечения и вертикальные ребра. Профиль отвала подбирается так, чтобы срезанный грунт перемещался по наружной стороне отвала и падал по направлению движения техники.
Особенности крепления бульдозерного ножа
Бульдозерные ножи крепятся к низу лобового листа. Для крепления применяются болты с потайной головкой. В зависимости от расположения ножей на отвале выделяют средние и боковые ножи. Вместе они (после установки на отвал) образовывают цельную конструкцию, которая равномерно, без пропусков срезает грунт.
Главное требование, которое необходимо для надежной эксплуатации данных конструкций – высокая твердость, составляющая от 400-х до 500-т единиц по шкале Бринелля (HB). Поэтому, для изготовления бульдозерных ножей используется высоколегированная сталь. Добавление специальных легирующих элементов в сталь (в частности марганца) и подвергание ее специализированной термообработке обеспечивает материалу особую износостойкость. Благодаря этому качественные бульдозерные ножи характеризуются равномерным износом, отсутствием сколов.
Независимо от марки стали и способа производства бульдозерные ножи довольно часто выходят из строя. Учитывая огромные нагрузки, которые воспринимают такого рода детали, бульдозерные ножи можно смело отнести к расходному материалу – деталям, которые требуют довольно частой замены. Однако, их замена – процесс несложный и его можно осуществить за пару-тройку часов. Процесс замены включает отвинчивание крепежа, снятие старых (изношенных) ножей и установку новых деталей. Иногда крепление ножей осуществляется без использования болтового соединения, при помощи сварки. В таком случае приходится отбивать сварку и приваривать новые детали заново. Но, в любом случае для замены не нужно транспортировать спецтехнику в специализированные центры по техобслуживанию. Поэтому, высокая ремонтопригодность и простота монтажа по праву считается преимуществом бульдозерных ножей.
Чтобы продлить долговечность ножей, тем самым избежав частых ремонтов, простоев спецтехники и, соответственно, убытков, необходимо тщательно следить за техническим состоянием ножа – регулярно производить визуальный контроль. При обнаружении видимых дефектов бульдозерные ножи подлежат ремонту, который подразумевает удаление части детали с последующей наплавкой металла либо залавку появившихся дефектов (трещин, сколов и пр.). Если вовремя не обнаруживать такого рода дефекты и не устранять их, конструкция полностью потеряет работоспособность без возможности ремонта.
Также, очень важно приобретать ресурсостойкие ножи. Качественные изделия отличаются более высокими техническими параметрами, поэтому в разы дольше служат. Обращайтесь к менеджерам нашей компании. Наше предприятие долгое время занимается производством режущих элементов для грейдеров, тракторов и бульдозеров, имеет безупречную репутацию среди дорожных и коммунальных предприятий страны. Будем рады взаимовыгодному сотрудничеству.
Вы можете купить нож отвала 840х180х12 мм по доступной цене в офисах "УфаДорМаш" в городах: Москва (офис в г. Мытищи), Уфа, Ростов-на-Дону, Хабаровск, Иркутск. Нож отвала 840х180х12 мм: на данной странице вы можете ознакомиться с описанием, фото, техническими характеристиками.
840х12х180 (035)
Посмотреть аналоги:
| Код | Артикул | Название |
| 706917 | Нож ДТ-75 на отвал (прямой) 12-отверстий комплект 3шт. сталь 65Г (пружинная) | 14 шт. |
| 772594 | Нож ДТ-75 на отвал (прямой) 12-отверстий под квадрат комплект 3шт. сталь 65Г | 3 шт. |

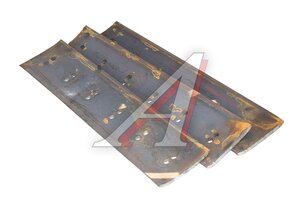

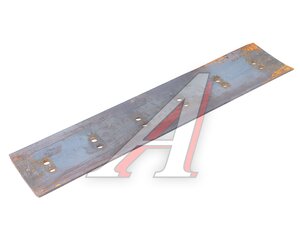

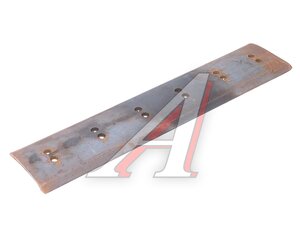

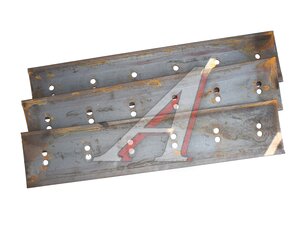

Характеристики: Нож ДТ-75 на отвал (профильный) 12-отверстий комплект 3шт. сталь 65Г (пружинная)
Представленные данные о запчастях на этой странице несут исключительно информационный характер.
Скачать прайс-листы
Чтобы скачать прайс-листы – вам необходимо авторизоваться.
Если вы впервые на сайте, заполните пожалуйста регистрационную форму.
Прайс-Лист
Спецпредложения
Запчасти Европейский Грузовик
- Запчасти DAF грузовые
- Запчасти MAN грузовые
- Запчасти SCANIA грузовые
- Запчасти MERСEDES грузовые
- Запчасти RENAULT грузовые
- Запчасти VOLVO грузовые
- Запчасти IVECO грузовые
- Запчасти BPW грузовые
- Запчасти SAF грузовые
- Запчасти SCHMITZ грузовые
Запчасти КАМАЗЗапчасти КАМАЗ-5490Запчасти МАЗ, ЯМЗЗапчасти ЗИЛЗапчасти ГАЗ
Запчасти УАЗЗапчасти КрАЗ, БелАЗЗапчасти УРАЛЗапчасти АВТОБУСЫ
Тракторы, ком.техника, навесное оборудование
Запчасти для ТРАКТОРОВ и СПЕЦТЕХНИКИ
Запчасти и двигатели ММЗ
Запчасти ВАЗ
Запчасти Москвич, ИЖЗапчасти для корейских грузовиков
Запчасти для корейских легковых автомобилейЗапчасти DAEWOO, CHEVROLETЗапчасти ИНОМАРКИ еще
Прицепы и полуприцепы
Автозвук и навигация
Автохимия, фильтры
Аккумуляторы, АКБ
Аксессуары и тюнинг
Вело, мото, квадроциклы
Гайки, болты, крепежДвигатели, кабины, рамы
Инструмент, ключи
ПодшипникиХозтовары, сувениры
Шины, диски, колпаки
Электрика, приборы
Распродажа запчастей
Все запчасти от А до Я
(180 065 запчастей на 03.01.2020)
Контакты
Автокаталог
- Легковые автомобили
- ВАЗ
- УАЗ
- ГАЗ
- АЗЛК
- ИЖ
- ЗАЗ
- ЗИЛ
- ЛуАЗ
- РАФ
- BYD
- Chevrolet
- Daewoo
- Geely
- Great Wall
- Hyundai
- Lifan
- Tata
Грузовики и прицепы
Автобусы
Трактора и комбайны
Спецтехника
Двигатели, КПП, ТНВД
Мотоциклы и снегоходы
Торговые марки
В зависимости от объема ваших заказов в месяц,
мы предлагаем нашим клиентам следующие цены:
Опт 1. – при заказах от 70 000 до 170 000 руб.
Опт 2. – при заказах от 170 000 до 400 000 руб.
Опт 3. – при заказах от 400 000 руб.
Опт 4. – VIP цена по индивидуальным контрактам.
Розница – Цена при розничной продаже и маленьких единичных покупках.
Все цены указаны с НДС в рублях РФ.
Вам видны цены в соответствии с Вашим уровнем доступа.
На трактор ДТ-75 , как и на другие гусеничные трактора, навешивается бульдозерное оборудование. Чаще всего бульдозерное оборудование необходимо трактору ДТ-75 для осуществления различных работ в промышленности и строительстве. Для выполнения основных сельскохозяйственных работ отвал не требуется.
Бульдозерное оборудование является частью рабочего оборудования трактора ДТ-75. Рабочим оборудованием называют землеройно-транспортный орган, навешиваемый спереди базовой машины и управляемый с помощью канатного или гидравлического привода.
К рабочему оборудованию трактора ДТ-75 относят:
4)механизм подъема и опускания с гидроцилиндром
Кроме того, сюда относится и дополнительное оборудование, навешиваемое сзади трактора ДТ-75 (рыхлитель) и прикрепляемое к бульдозерному отвалу.
Оно позволяет повышать эффективность работы и производительность бульдозеров в различных эксплуатационных условиях.
Базовые тракторы оснащаются бульдозерным оборудованием ДТ-75 трёх типов:
— БНДТ-10 (ВДЗ-42) — с неповоротным отвалом (ДЗ-42 с неповоротным отвалом).
— БПДТ (ВДЗ-42П) — с поворотным отвалом (ДЗ-42 с поворотным отвалом).
— БУДТ — универсальное оборудование с поворотным отвалом с гидроперекосом.
Трактор ДТ-75 с бульдозерным оборудованием перемещает грунты I и II категорий, делает планировочные работы, снимает грунт, возводит насыпи, роет и засыпает траншеи и котлованы, легко способен перемещать щебень и другие сыпучие строительные материалы, а также расчищать дороги от снега и делать много других работ в промышленности и строительстве.
Трактор ДТ-75 с бульдозерным оборудованием может использоваться на снегозадержании, а также для выполнения основных сельскохозяйственных работ (при снятом отвале).
Базовыми модификациями для установки бульдозерного оборудования являются:
— трактор ДТ-75ДЕРС2 с реверс-редуктором без задней гидронавески;
— трактор ДТ-75ДЕРС4 с реверс-редуктором и задней гидронавеской.
Бульдозерное оборудование ДЗ – 42 (ДЗ-42Г) — с неповоротным отвалом
Навесное бульдозерное оборудование БНДТ-10 устанавливается на тракторы тягового класса 3 т, и представляет из себя отвал, управляемый при помощи 2-х гидроцилиндров.
Навесное бульдозерное оборудование БНДТ-10 применяется при проведении различных дорожно-строительных работ для разработки и перемещения грунтов 1 и 2 категории, планировочных работ, снятия грунта, возведения насыпей, засыпки траншей и котлованов, перемещения сыпучих строительных материалов, расчистки дорог от снега и других работ в промышленности и строительстве.
Неповоротный отвал ДТ-75 устанавливается на трактор впереди. Из кабины трактора приводятся в действие 2 гидроцилиндра, и осуществляется управлением подъёмом и опусканием отвала дт 75.
Ширина отвала — 2520 мм
Высота подъёма отвала — 650 мм
Заглубление отвала — 300 мм
Угол резания — 55 град
Предельно допустимые уклоны при работе бульдозера, (продольные и поперечные) — 20 град.
Управление отвалом ДТ-75— гидравлическое
Количество гидроцилиндров — 2
Масса бульдозерного оборудования — 829,6 кг
Неповоротный отвал ДТ-75 может иметь прямую, полусферическую и сферическую форму. Чтобы во время применения отвала ДТ-75 бульдозера транспортируемый груз (грунт или другой сыпучий материал) не рассыпался, края неповоротного отвала могут закрываться боковыми щеками. Некоторые производители неповоротных отвалов ДТ-75 для спецтехники оснащают свою продукцию решетками и щитками, которые устанавливаются в верхней части отвала. Такая конструкция предохраняет радиатор двигателя, а также гидроцилиндры техники от возможных повреждений.
Неповоротное бульдозерное оборудование состоит из:
• прямого отвала ДТ-75 сварной конструкции со сменными двухлезвийными ножами в нижней части.
• козырька в средней верхней части, приваренного под углом к основному листу ( предохраняет отвал ДТ-75 от пересыпания материалов через верхний край, а также улучшает призму волочения сыпучих материалов).
• двух толкающих брусьев, приваренных к отвалу.
• двух (ДЗ-42) или одного (ДЗ-42Г) гидроцилиндра подъема-опускания отвала.
Особенности неповоротного отвала ДТ-75:
• крепят к толкающим брусьям жестко или шарнирно.
• применяют на легких бульдозерах тягового класса до 3.
• используют для уборки лишнего грунта с территории, при планировании сыпучих материалов равномерным слоем на довольно большой площади.
Установленный ресурс неповоротного отвала до первого капитального ремонта:
не менее 3200 моточасов.
Торфяная модификация может комплектоваться навесным бульдозерным оборудованием с неповоротным отвалом БНДТ 20.
Ширина отвала — 2800 мм
Высота подъёма отвала — 650 мм
Заглубление отвала — 300 мм
Угол резания — 55 град
Предельно допустимые уклоны при работе бульдозера, (продольные и поперечные) — 20 град.
Управление отвлом — гидравлическое
Количество гидроцилиндров — 2
Масса бульдозерного оборудования — 874 кг
Бульдозерное оборудование ДЗ-42 с поворотным отвалом
Поворотный отвал ДТ-75 – оборудование, незаменимое для планировочных работ и очистки проезжей части от снега, льда и грязи. С помощью поворотного отвала сгребают и распределяют всевозможные сыпучие материалы, планируют площадки, удаляют с площадей породу и другие зернистые неоднородные материалы, засыпают траншеи и чистят дороги от мусора.
Крепится такой отвал ДТ-75 обычно к толкающей раме, укрепленной в трех точках на подрамниках с помощью шарниров.
Угол поворота отвала ДТ-75 в плане относительно продольной оси трактора — 25 град
Ширина отвала — 2800 мм
Высота подъёма отвала — 650 мм
Заглубление отвала — 300 мм
Угол резания — 55 град
Предельно допустимые уклоны при работе бульдозера, (продольные и поперечные) — 20 град.
Управление отвлом — гидравлическое
Количество гидроцилиндров — 2
Масса бульдозерного оборудования — 1070 кг
Поворотное бульдозерное оборудование состоит из:
• поворотного отвала ДТ-75 шарнирно закрепленного на П-образной толкающей раме, подъем, и опускание которой осуществляются двумя гидроцилиндрами управления отвалом расположенными по бокам силовой установки.
• соединенных с рамой двумя боковых толкателей внизу и двумя винтовыми раскосами вверху.
• угла установки отвала в плане регулируют, меняя место крепления боковых толкателей на раме.
• винтовых раскосов, которыми регулируют угол резания ножей отвала.
Особенности поворотного отвала ДТ-75:
• Изменяется угол установки отвала ДТ-75 относительно продольной оси трактора на величину ± 25°, что позволяет более производительно использовать агрегат на очистке дорог от снега, обратной отсыпке грунта и др. земляных.
• Устанавливается под нужным углом в обе стороны, перпендикулярно или продольно к оси машины
• Оснащается как металлическими, так и резиновыми ножами для уборки дорог от слежавшегося или свежевыпавшего снега, грязи, шуги, в легких планировочных работах.
Установленный ресурс до первого капитального ремонта: не менее 3200 моточасов.
БУДТ — универсальное оборудование с поворотным отвалом с гидроперекосом
Навесное бульдозерное оборудование БУДТ предназначено для установки на тракторы ДТ-75, тракторы тягового класса 3 т.
Навесное бульдозерное оборудование БУДТ применяется при проведении различных дорожно-строительных работ для разработки и перемещения грунтов 1 и 2 категории, засыпки траншей и котлованов, перемещения сыпучих строительных материалов, расчистки дорог от снега.
Приведение в действие гидроцилиндров и управление поворотом, подъёмом и опусканием рабочего органа-отвала осуществляется из кабины трактора.
отличается от аналогов возможностью перемещения отвала ДТ-75 в различных плоскостях при помощи 3-х гидроцилиндров.
Угол поворота отвала ДТ-75 в плане относительно продольной оси трактора — 25 град
Ширина отвала — 2800 мм
Высота подъёма отвала — 650 мм
Заглубление отвала — 300 мм
Угол резания — 55 град
Предельно допустимые уклоны при работе бульдозера, (продольные и поперечные) — 20 град.
Управление отвалом — гидравлическое
Количество гидроцилиндров — 3
Масса бульдозерного оборудования — 1070 кг
Угол поперечного перекоса отвала — 8 град.
Установленный ресурс работы до первого капитального ремонта: не менее 3200 моточасов.
Установленная безотказная наработка: не менее 200 моточасов.
Ножи на отвалы ДТ-75
Отвалы ДТ-75 поставляются со сменными технологическими пластинами. Ножи ДТ-75 имеют двухстороннюю заточку, при износе ножа ДТ-75 с одной стороны, ножи переворачиваются. Нож изготовлен из износостойкой стали, имеющей мелкозернистую структуру, износостойкость у которой в 5 раз выше, чем у обычной стали.

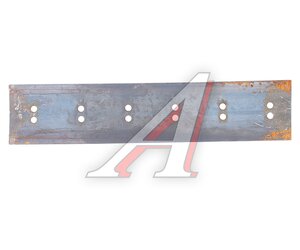

Нож ДТ-75 (ДЗ-42) имеет 6 параллельно расположенных отверстия. Высота ножа- 180 мм, длина- 835 мм. На отвал обычно идет 3 ножа.
О производителях отвалов ДТ-75
В настоящее время отвалы ДТ-75 изготавливают несколько предприятий в России. При покупке отвала уточняйте его тип и комплектацию. Так как на заводах комплектации различаются. Кто-то продает отвал ДТ-75 с гидроцилиндрами, ножами и другими деталями, а кто-то одну голую лопату.
Если у Вас есть сомнения, тот ли отвал ДТ-75 Вы заказываете, спрашивайте фотографии, картинки и схемы.
Также имейте в виду, что трактора ДТ-75 выпускались не только на Волгоградском тракторном заводе, но и на Павлодарском. Поэтому некоторые технические детали по крепежу и работе отвала ДТ-75 у них различаются.
