Ремонт кпп нива 2121 5ступка

Разборка

Прежде чем снимать заднюю крышку, установите рычаг переключения передач в нейтральное положение, отверните гайки крепления механизма выбора передач и снимите рычаг переключения передач в сборе с механизмом. Затем отверните гайки крепления задней крышки и снимите ее. Одна из гаек крепления крышки отвертывается изнутри картера коробки передач при снятой нижней крышке. При снятии задней крышки ее необходимо подавать не только назад, но и поворачивать, чтобы исключить ее задевание за блок шестерен заднего хода и пятой передачи.

После снятия с вторичного вала внутреннего кольца заднего подшипника 12 (рис 3-31) и ведущей шестерни привода спидометра ослабьте болты крепления крышки 5 (рис. 3-32) фиксаторов и отверните болты 2 и 4 крепления блока шестерен и вилки включения пятой передачи и заднего хода. Снимите маслоотражательную шайбу 9 (рис. 3-31), а затем втулку 1 (рис. 3-33) шестерни пятой передачи и выньте шток 1 (рис. 3-34) из вилки 2. При этом со штока снимается дистанционная втулка 3. Затем снимите со шлиц промежуточного вала блок шестерен 4.

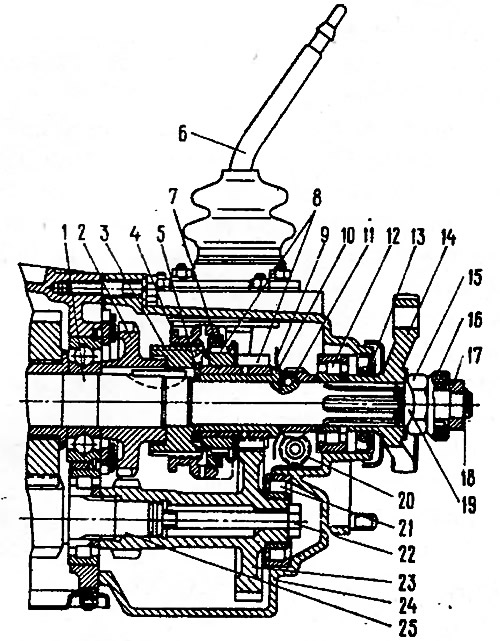

Рис. 3-31. Задняя часть пятиступенчатой коробки передач: 1 – вторичный вал; 2 – ведомая шестерня заднего хода; 3 – ступица муфты синхронизатора V передачи; 4 – муфта синхронизатора; 5 – шайба; 6 – рычаг переключения передач; 7 – блокирующее кольцо синхронизатора; 8 -шестерня и зубчатый венец синхронизатора V передачи; 9 – маслоотражательная шайба; 10 – втулка шестерни V передачи; 11 – ведущая шестерня привода спидометра; 12 – задний подшипник вторичного вала; 13 – сальник; 14 – фланец эластичной муфты; 15 – гайка; 16 -уплотнитель центрирующего кольца; 17 – центрирующее кольцо; 18 – стопорное кольцо; 19 – стопорная шайба; 20 – ведомая шестерня привода спидометра; 21 – подшипник блока шестерен; 22 – болт крепления блока шестерен; 23 – блок шестерен V передачи и заднего хода; 24 – задняя крышка коробки передач; 25 – промежуточный вал

Рис. 3-32. Отвертывание болтов крепления блока шестерен и вилки включения V передачи и заднего хода: 1 – промежуточная шестерня заднего хода; 2 – болт крепления блока шестерен; 3 – шток вилки; 4 – болт крепления вилки, 5 – крышка фиксаторов

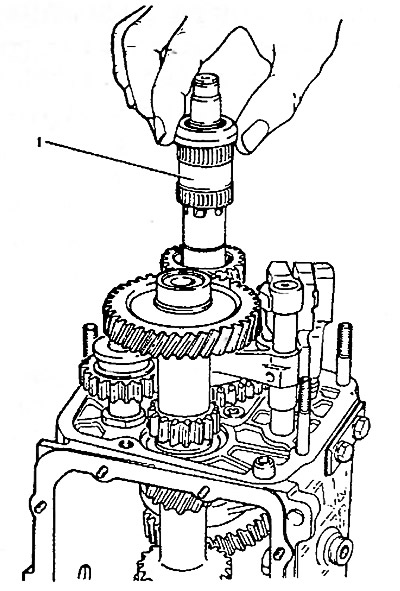

Рис. 3-33. Снятие втулки шестерни V передачи: 1 – втулка

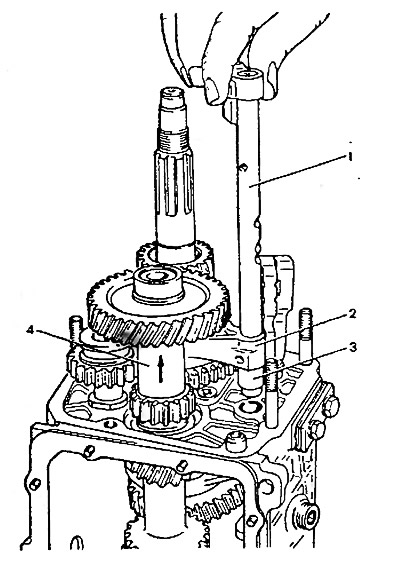

Рис. 3-34. Снятие штока вилки включения V передачи и заднего хода и блока шестерен: 1 – шток вилки включения V передачи и заднего хода; 2 – вилка включения V передачи и заднего хода; 3 – дистанционная втулка; 4 – блок шестерен

Снимите одновременно промежуточную шестерню 1 (рис. 3-35) заднего хода с оси, шестерню 3 в сборе с муфтой и вилкой 4 с вторичного вала.

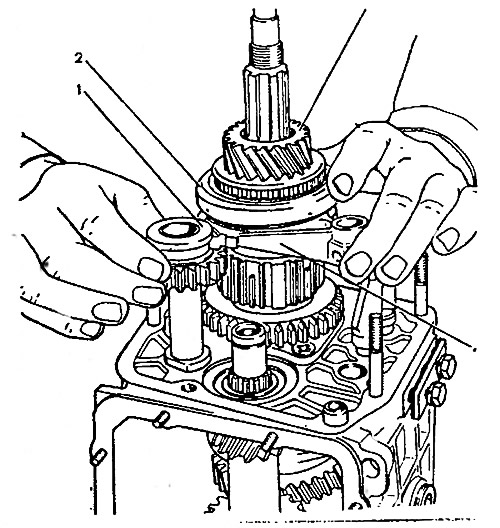

Рис. 3-35. Снятие промежуточной шестерни заднего хода, шестерни V передачи в сборе с синхронизатором и вилкой: 1 – промежуточная шестерня заднего хода; 2 – муфта включения V передачи; 3 – шестерня V передачи с синхронизатором; 4 – вилка включения V передачи и заднего хода

Снимите с вторичного вала шайбу 5 (рис. 3 -31), а затем с помощью фигурных оправок (типа отверток) снимите со шпонки ступицу 4 (рис. 3-36) синхронизатора пятой передачи и ведомую шестерню 2 заднего хода.

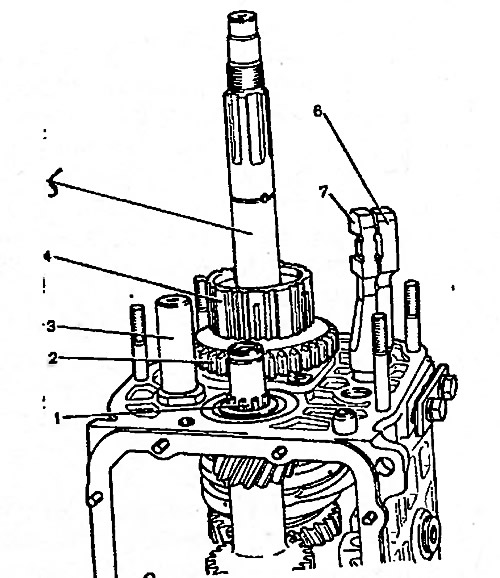

Рис. 3-36. Снятие ведомой шестерни заднего хода и ступицы муфты синхронизатора V передачи: 1 – промежуточный вал; 2 – ведомая шестерня заднего хода; 3 – ось промежуточной шестерни заднего хода; 4 – ступица муфты синхронизатора V передачи; 5 – вторичный вал; 6 – шток вилки включения I и II передач; 7 – шток вилки включения III и IV передач

Примечание. С 1992 года аннулирована шайба 5 (см. рис. 3-31) на вторичном валу и изменена конфигурация вторичного вала 1 и ступицы 3 муфты синхронизатора V передачи (на вторичном валу диаметр под ступицу был 28 мм, стал 25 мм; ширина посадочной части ступицы стала больше на толщину шайбы и посадочный диаметр уменьшен с 28 мм до 25 мм) Указанные детали не взаимозаменяемы с ранее выпускаемыми, поэтому при ремонте коробки передач старой конструкции соблюдайте следующие правила:

• если меняется шайба 5, то вторичный вал и ступица ставятся «старой» конструкции;
• если взамен вторичного вала или ступицы устанавливаются одноименные детали новой конструкции, то их надо менять комплектно, то есть при замене ступицы меняются и вторичный вал и наоборот. В этом случае шайба не устанавливается.

Дальнейшую разборку коробки передач проводите в порядке, описанном для четырехступенчатой коробки передач.

При необходимости разберите рычаг и механизм выбора передач, для чего:

• снимите защитный чехол 10 (рис. 3-37), стопорное и упорное кольца 8 и 7, пружину и сферическую шайбу 5 с рычага переключения передач;
• отметьте визуально расположение деталей относительно риски А, нанесенной на направляющей пластине, чтобы при сборке соединить детали в том же положении;
• отвернув гайки с болтов крепления, разъедините детали механизма выбора передач и снимите рычаг 9, его шаровую опору 4 и резиновые уплотнительные кольца 15.

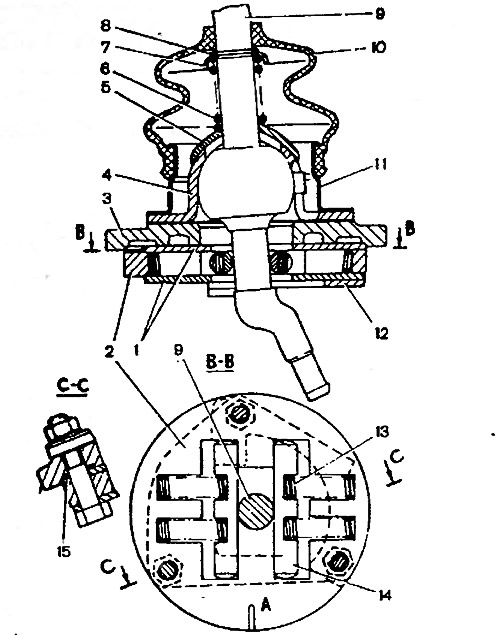

Рис. 3-37. Механизм выбора передач: 1 – шайба направляющей пластины; 2 – направляющая пластина; 3 – корпус рычага переключения передач; 4 – шаровая опора; 5 – сферическая шайба; 6 – пружина; 7, 8 – стопорные кольца; 9 – рычаг переключения передач; 10 – защитный чехол; 11 – фланец; 12 – блокировочная пластина заднего хода; 13 – пружина; 14 – направляющая планка; 15 – уплотнительное кольцо; А – риска

Сборка

Сборка пятой передачи, задней передачи и механизма выбора передач проводятся в последовательности, обратной разборке с учетом следующего:

• ось промежуточной шестерни заднего хода крепите до установки валов в картер коробки передач моментом 78 Н·м (8 кгc·м),
• перед установкой штока вилки включения пятой передачи и заднего хода в картер, установите на него дистанционную втулку;
• внутреннее кольцо подшипника напрессовывайте на блок шестерен пятой передачи и заднего хода, а наружное — в гнездо задней крышки;
• задний подшипник вторичного вала напрессовывайте на вал для облегчения установки задней крышки;
• . промежуточную шестерню 1 (рис. 3-35) заднего хода, шестерню 3 и вилку 4 устанавливайте одновременно;
• при сборке рычага переключения передач покройте смазкой ЛСЦ-15 или Литол-24 шаровую головку или сферу шаровой опоры;
• болт крепления блока шестерен затягивайте моментом 78 Н·м (8 кгc·м).

После того, как коробка снята с автомобиля, можно приступать к ее разборке, которую выполняют для замены вышедших из строя элементов. Чтобы разобрать коробку переключения передач на автомобиле Ваз 2121 и Нива 2131 подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Сняв коробку, сливаем масло из картера, после чего разбираем механизм привода выключения сцепления.

• С носка вторичного вала, отвернув гайку крепления, спрессовываем фланец эластичной муфты.
• Далее ключом на двадцать два выкручиваем из корпуса коробки выключатель фонарей заднего хода.
• Снимите механизм выбора передач, после чего если необходимо выполните его разборку.

• Теперь нам необходимо снять крышку картера коробки передач. Для этого торцовой головкой на десять откручиваем десять гаек крепления крышки. Снимаем гайки и расположенные под ними шайбы.
• Снимаем крышку и расположенную под ней уплотнительную прокладку.

• Откручиваем внутреннюю гайку крепления задней крышки коробки передач. Для этого шток вилки первой и второй передач сдвигаем вниз, уперев в шток отвертку через отверстие механизма выбора передач. При перемещение штока включится вторая передача.
• И ключом на тринадцать откручиваем гайку крепления крышки.
• Снимаем крышку и подшипник блока шестерен пятой передачи и заднего хода.

• Со вторичного вала снимаем упорное кольцо заднего подшипника.
• Теперь можно снять наружное кольцо подшипника вместе с сепаратором и роликами.

• Теперь с вала снимаем внутреннее кольцо, распорную втулку и маслоотражательное кольцо.

• Для снятия валов, их необходимо застопорить, включив соответствующие передачи. Вторая передача была включена перед снятием задней крышки коробки, а для включения пятой или задней скорости ключом на десять откручиваем болт крепления вилки к штоку, после чего нажимаем отверткой на вилку и передвигаем ее вниз, тем самым включаем заднюю скорость.

• Теперь, когда валы застопорены, накидным ключом на семнадцать откручиваем болт крепления блока шестерен пятой передачи и заднего хода, после чего вынимаем болт и блок шестерен.
• Зафиксируйте блок в тисках с накладками из мягкого материала и спрессуйте с него внутреннее кольцо подшипника.

• Далее снимаем с вала втулку пятой передачи, шестерню с блокирующим кольцом синхронизатора, ступицу.

• Тут же снимаем с вала муфту синхронизатора.
• После чего поворачиваем вилку включения пятой передачи и заднего хода в сторону вторичного вала и снимаем промежуточную шестерню задней передачи.
• Снимите фиксаторы коробки передач.

• Теперь, когда шестерни и втулки сняты, вынимаем со своего посадочного места шток и его вилку. После чего снимаем со штока саму вилку.

• Из отверстия в картере коробки необходимо извлечь блокировочный сухарь. Для этого воспользуйтесь намагниченной отверткой.
• Далее снимаем со вторичного вала ведомую шестерню задней передачи.

• Сняв шестерню, извлекаем из паза на валу стопорную шпонку и убираем ее в сторону, чтобы не потерять.
• Торцовой головкой на десять откручиваем болт крепления вилки к штоку третьей и четвертой передачи.

• Вынимаем шток и извлекаем из него блокировочный сухарь.

• Далее намагниченной отверткой извлекаем еще один блокировочный сухарь, расположенный в пазе между гнездами первой и второй, а так же третьей и четвертой передач.
• Так же торцовой головкой откручиваем болт крепления вилки к штоку первой и второй передач. И вынимаем шток.

• Теперь нам необходимо снять стопорную пластину промежуточного подшипника вторичного вала. Для этого ударной отверткой откручиваем три винта ее крепления. Снимаем винты и расположенные под ними специальные стопорные шайбы.

• Снимите стопорную пластину.
• Накидным ключом на девятнадцать откручиваем гайку крепления оси промежуточной шестерни заднего хода. При этом саму ось удерживаем от проворачивания ключом на двадцать четыре.
• Вынимаем ось.
• Снимите картер сцепления.

• Снимите с первичного вала пружинную шайбу.
• Теперь нам необходимо снять зажимную шайбу переднего подшипника промежуточного вала. Для этого первичный вал закрепляем в тиски через прокладки из мягкого металла и ключом на девятнадцать откручиваем болт крепления зажимной шайбы.

• Снимаем болт и шайбу.
• Теперь можно снять подшипник. Для этого двумя плоскими отвертками поддеваем его и вынимаем.

• Сняв подшипник, на валу может остаться его заднее кольцо. В случае если кольцо осталось, так же двумя плоскими отвертками спрессовываем его с вала.

• Снимаем заднее кольцо и упорное.

• Теперь нам необходимо снят задний подшипник вала. Для этого вставляем плоскую отвертку между торцом подшипника и шестерни первой передачи промежуточного вала, сдвигаем подшипник.
• И вынимаем наружное кольцо с сепаратором и роликами и его внутреннее кольцо.

• Сдвигаем промежуточный вал немного назад и вынимаем его из картера коробки передач.

• Снимаем первичный вал. Поддев двумя плоскими отвертками за его задний подшипник и немного потянув на себя, вытаскиваем его из корпуса коробки.
• Если необходимо, выполните разборку первичного вала.

• Теперь с переднего торца вторичного вала снимаем игольчатый подшипник.
• Далее снимите вилки включения 1 и 2, а так же 3 и 4 передач.

• Снимите промежуточный подшипник вторичного вала. Для этого двумя плоскими отвертками поддеваем его за установочное кольцо.

• Немного наклонив в сторону, вытаскиваем из корпуса коробки вторичный вал. Если необходимо выполните его разборку.

На этом ремонтные работы по разборке коробки переключения передач на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните необходимый ремонт, после чего сборку проведите в обратной последовательности.

В данном фотоотчете вашему вниманию представлено подробное описание сборки механической 5-ти ступенчатой коробки передач автомобиля ВАЗ нового образца (Нива).

Описание дефектовки производиться не будет, так как при детальном осмотре шестерен и подшипников и так все будет ясно. Основное внимание будет уделено блокирующему кольцу синхронизатора (в народе синхрон), а также вилки переключения передач.

Блокирующее кольцо синхронизатора не должен иметь круговой борозды с торца где зубчики (наличие данного факта свидетельствует, что муфта зубьями достает до блокирующего кольца синхронизатора, что означает, пара не работает конусами). Напыление желтого цвета должно присутствовать на вилках.

На фотографии вторичный вал с установленной на него ступицей муфты и муфтой третей-четвёртой передачи, вставляем шестерню третей передачи (все детали при установке необходимо смазывать трансмиссионным маслом).
