Цветная электросхема для отечественного автомобиля ОКА. Схема в высоком разрешении, поэтому для увеличения картинки – кликните на неё. Для исключения ошибок при работе со схемой, ниже указан второй вариант схемы электрооборудования ОКА.
Электросхема автомобиля ОКА
1 – боковой указатель поворота
2 – передний указатель поворота
3 – фара
4 – электродвигатель вентилятора системы охлаждения
5 – звуковой сигнал
6 – датчик включения электродвигателя вентилятора
7 – электродвигатель омывателя ветрового стекла
8 – датчик момента искрообразования
9 – аккумуляторная батарея
10 – стартер Ока
11 – коммутатор
12 – свечи зажигания
13 – катушка зажигания
14 – генератор Ока
15 – датчик указателя температуры охлаждающей жидкости
16 – датчик контрольной лампы недостаточного давления масла
17 – розетка для переносной лампы
18 – реле стеклоочистителя
19 – датчик уровня тормозной жидкости
20 – выключатель сигнала торможения
21 – электродвигатель очистителя ветрового стекла
22 – электромагнитный клапан карбюратора
23 – выключатель света заднего хода
24 – реле включения стартера
25 – реле включения ближнего света фар
26 – реле включения дальнего света фар
27 – реле-прерыватель аварийной сигнализации и указателей поворота
28 – прикуриватель
29 – переключатель вентилятора отопителя
30 – дополнительный резистор электродвигателя отопителя
31 – выключатель наружного освещения
32 – блок предохранителей
33 – предохранитель цепи противотуманного фонаря
34 – реле включения обогрева заднего стекла
35 – реле включения электродвигателя вентилятора системы охлаждения
36 – реле-прерыватель контрольной лампы включения стояночного тормоза
37 – выключатель очистителя и омывателя заднего стекла
38 – выключатель обогрева заднего стекла
39 – выключатель заднего противотуманного фонаря
40 – контрольная лампа прикрытия воздушной заслонки карбюратора
41 – выключатель аварийной сигнализации
42 – выключатель зажигания
43 – реле зажигания
44 – электродвигатель вентилятора отопителя
45 – датчик указателя уровня топлива
46 – выключатель плафона в стойке двери
47 – комбинация приборов
48 – переключатель очистителя ветрового стекла
49 – выключатель омывателя ветрового стекла
50 – выключатель звукового сигнала
51 – переключатель света фар
52 – переключатель указателей поворота
53 – выключатель контрольной лампы включения стояночного тормоза
54 – плафон освещения салона
55 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора
56 – электродвигатель омывателя стекла задней двери
57 – задний фонарь ока
58 – задний противотуманный фонарь
59 – фонарь освещения номерного знака
60 – элемент обогрева стекла задней двери
61 – электродвигатель очистителя стекла задней двери.

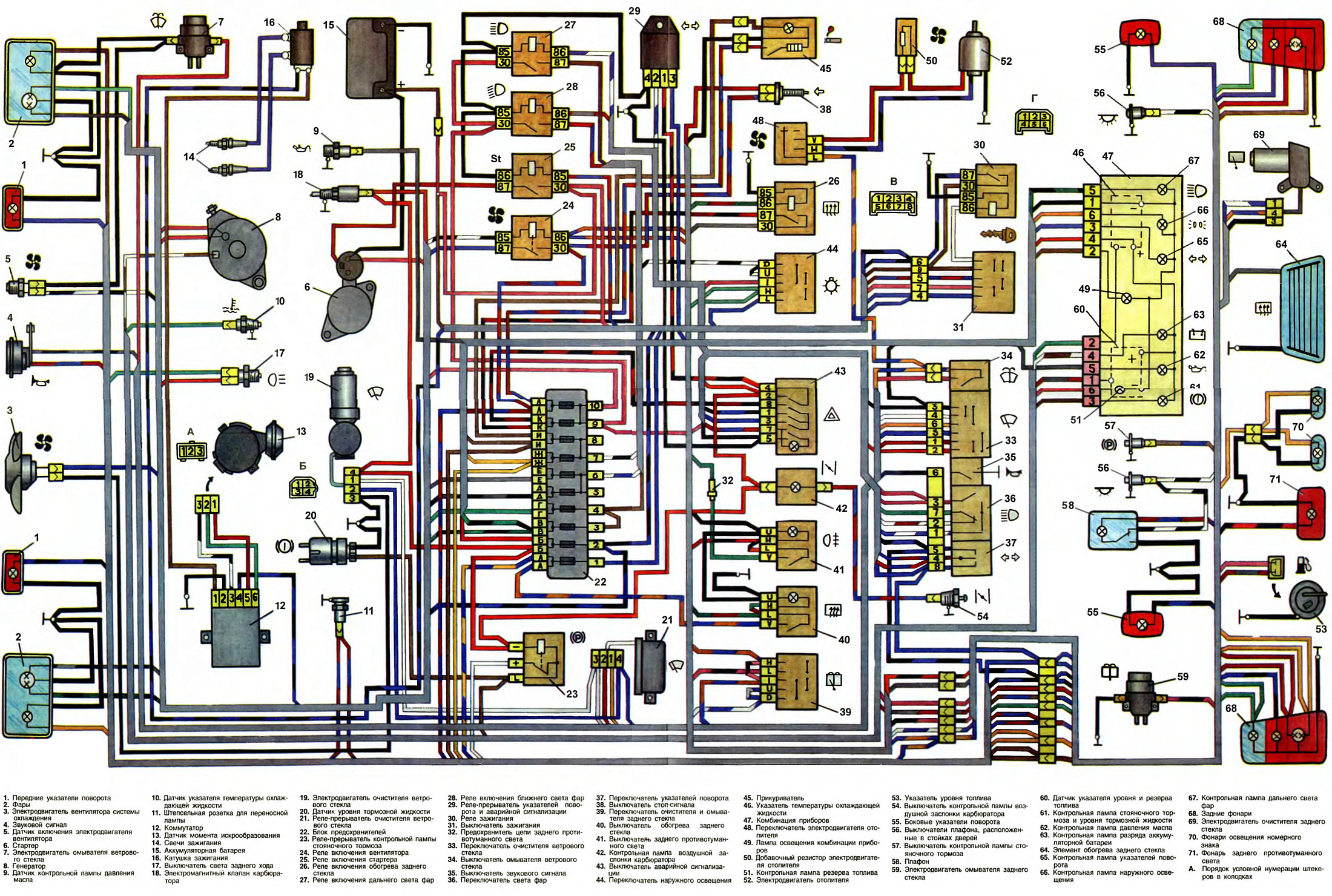

Схема электрооборудования автомобиля ОКА – другой вариант
1 – фары; 2 – передние указатели поворота; 3 – датчик включения электровентилятора; 4 – звуковой сигнал Ока; 5 – электровентилятор системы охлаждения двигателя; 6 – боковые указатели поворота; 7 – датчик момента искрообра-зования; 8 – свечи зажигания; 9 – катушка зажигания; 10 – электродвигатель насоса омывателя ветрового стекла; 11 – аккумуляторная батарея; 12 – генератор автомобиля Ока; 13 – датчик контрольной лампы давления масла; 14 – электромагнитный клапан карбюратора; 15 – датчик температуры охлаждающей жидкости; 16 – выключатель света заднего хода; 17 – коммутатор; 18 – штепсельная розетка для переносной лампы; 19 -датчик уровня тормозной жидкости; 20 – стартер; 21 – моторедуктор очистителя ветрового стекла; 22 – реле-прерыватель указателей поворота и аварийной сигнализации; 23 – реле включения дальнего света фар; 24 – реле включения ближнего света фар; 25 – реле включения стартера; 26 – реле включения электровентилятора; 27 – блок предохранителей; 28 – реле-прерыватель контрольной лампы стояночного тормоза; 29 – реле-прерыватель очистителя ветрового стекла; 30 – выключатель очистителя и омывателя заднего стекла; 31 – выключатель обогрева заднего стекла; 32 – выключатель заднего противотуманного фонаря; 33 – выключатель контрольной лампы воздушной заслонки карбюратора; 34 – предохранитель цепи противотуманного света; 35 – контрольная лампа воздушной заслонки карбюратора; 36 – выключатель аварийной сигнализации; 37 – выключатель наружного освещения; 38 – реле включения обогрева заднего стекла; 39 – переключатель электродвигателя вентилятора отопителя; 40 – выключатель стоп-сигнала; 41 – прикуриватель 42 – дополнительный резистор электродвигателя вентилятора отопителя; 43 – реле выключателя зажигания; 44 – выключатель зажигания; 45 – трех рычажный переключатель; 46 – плафон освещения салона; 47 – выключатели плафона, расположенные в стойках дверей; 48 – комбинация приборов 49 – выключатель контрольной лампы стояночного тормоза; 50 – датчик указателя уровня и резерва топлива; 51 – электродвигатель вентилятора ото пителя; 52 – задние фонари; 53 – моторедуктор очистителя заднего стекла; 54 – элемент обогрева заднего стекла; 55 – фонари освещения номерноп знака; 56 – задний противотуманный фонарь; 57 – электродвигатель насоса омывателя заднего стекла; А – порядок условной нумерации штекеров в ко лодке датчика момента искрообразования; Б – порядок условной нумерации штекеров в колодках моторедукторов очистителей ветрового и заднего сте кол и реле-прерывателя очистителя ветрового стекла; В – порядок условной нумерации штекеров в колодках выключателя зажигания и трехрычажно го переключателя; Г – порядок условной нумерации штекеров в колодках комбинации приборов.
Открыть большую картинку в новой вкладке →
На автомобилях «Ока» применяется однопроводная схема включения приборов электрооборудования, т. е. ко всем потребителям электроэнергии подходит только один провод. Вторым «проводом», соединяющим потребителей с источниками электроэнергии, является кузов автомобиля, или «масса». Такая схема позволяет значительно уменьшить количество проводов и упростить их монтаж. С массой соединяются отрицательные выводы источников электроэнергии. При таком соединении уменьшается разъедание металлических деталей кузова из-за электрохимической коррозии.
Источниками электроэнергии на автомобиле являются генератор и аккумуляторная батарея, включаемые параллельно. Номинальное рабочее напряжение источников и потребителей электроэнергии — 12 В. Однако напряжение в системе электрооборудования в зависимости от конкретных условий может колебаться от 11 до 14,5 В, и в этих пределах потребители сохраняют свою работоспособность.
Все электрооборудование автомобилей можно условно разделить на следующие основные системы:
- 1) система питания, включающая в себя аккумуляторную батарею и генератор с регулятором напряжения;
- 2) система пуска двигателя, куда можно отнести стартер, реле стартера и соответствующие контакты выключателя зажигания;
- 3) система зажигания, состоящая из катушки зажигания, датчика момента искрообразования, коммутатора, свечей зажигания, проводов высокого напряжения, реле зажигания и соответствующих контактов выключателя зажигания;
- 4) система освещения и световой сигнализации, объединяющая в себе фары, фонари и соответствующие выключатели и реле;
- 5) контрольные приборы с датчиками;
- 6) дополнительное электрооборудование, куда входят очиститель и омыватель ветрового и заднего стекол, система обогрева заднего стекла, электродвигатель отопителя, прикуриватель и звуковой сигнал.

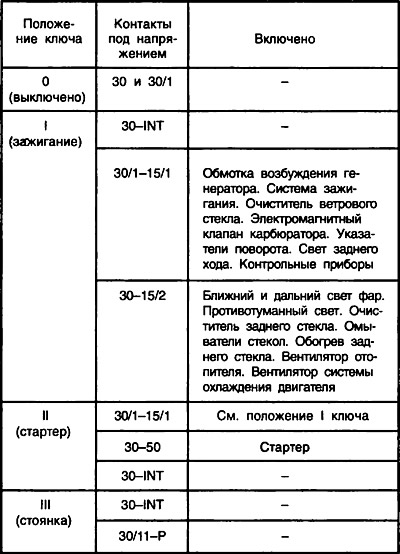

Работой и включением всех систем управляют соответствующие выключатели и реле. Напряжение питания к большинству потребителей подводится через выключатель зажигания 31. Включаемые цепи при различных положениях ключа приведены в таблице (см. также гл. 32).
Цепи питания тех узлов электрооборудования, работа которых может потребоваться при любых обстоятельствах, всегда подключены к аккумуляторной батарее и генератору (независимо от положения ключа в выключателе зажигания). К таким узлам относятся звуковой сигнал 4, прикуриватель 45, нити ламп сигнала торможения в задних фонарях 68, фонари 70 освещения номерного знака, плафон 58 освещения салона и штепсельная розетка 11 для переносной лампы. Также непосредственно подключены к источникам питания цепи аварийной сигнализации, габаритного света и цепь сигнализации дальним светом фар.
При эксплуатации автомобилей возможны случаи коротких замыканий из-за повреждения изоляции проводов или узлов электрооборудования. Они вызывают резкое увеличение силы тока в короткозамкнутой цепи и, если не принять защитных мер, могут привести к быстрому разряду аккумуляторной батареи, перегреву проводов, оплавлению их изоляции и загоранию обивки салона автомобиля.
Для защиты от коротких замыканий на автомобиле имеется 11 плавких предохранителей. Десять из них расположены в пластмассовом блоке 22, а один предохранитель 32, защищающий цель заднего противотуманного света, находится в отдельном корпусе в жгуте проводов около выключателя 41 заднего противотуманного света. Этот предохранитель рассчитан на максимальную силу тока 8 А.
Блок предохранителей установлен под панелью приборов с левой стороны от рулевой колонки. Предохранители представляют собой тонкую пластинку из легкоплавкого металла, закрепленную на пластмассовой основе. Семь предохранителей (черного цвета) рассчитаны на максимальный ток 8 А, а три (зеленого цвета) — на 16 А. Предохранители на 16 А стоят в цепях питания узлов электрооборудования, потребляющих большой ток (таких, как элемент обогрева заднего стекла, прикуриватель, электродвигатель вентилятора системы охлаждения двигателя и т. п.).
Ниже приведены цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей.
При перегорании какого-либо предохранителя рекомендуется проверить цепи, которые он защищает, устранить неисправность, вызвавшую перегорание, а затем поставить новый предохранитель. Не допускается применять какие-либо самодельные предохранители и предохранители, не предусмотренные конструкцией автомобиля.
Наибольшее число предохранителей установлено в системе освещения, так как она имеет самую разветвленную и протяженную сеть проводов и поэтому больше всего подвержена повреждениям и замыканиям с массой. Электродвигатели очистителей ветрового и заднего стекол дополнительно защищены от перегрузок термобиметаллическими предохранителями, расположенными в самих электродвигателях. Прикуриватель дополнительно защищен от длительного включения шайбой из легкоплавкого сплава, расположенной в задней части прикуривателя.
В некоторых цепях питания электрооборудования вообще нет предохранителей. Как правило, это наиболее ответственные системы, безотказная работа которых требуется в аварийных ситуациях. Например, не защищена предохранителями система зажигания двигателя, чтобы не вводить в нее элементы, снижающие надежность работы системы в эксплуатации. При отказе системы зажигания перестанет работать двигатель. В цепи пуска также нет предохранителей, чтобы не снижать надежность пуска двигателя. Кроме того, не защищены предохранителями цепь заряда аккумуляторной батареи, а также реле включения дальнего и ближнего света фар.
Для соединения источников и потребителей электроэнергии в общую схему на автомобилях применяются гибкие низковольтные провода типа ПВА (высоковольтные провода описаны далее на листе 32). Они имеют прочную эластичную изоляцию, выполненную из поливинилхлоридного пластиката. Такая изоляция стойка к воздействию масла, бензина и работоспособна в интервале температур от —40 до 105° С. Токопроводящая жила проводов для обеспечения гибкости изготовлена из большого числа мягких медных проволочек (от 19 для провода сечением 1 мм 2 до 84 для провода сечением 16 мм 2 ).
Чтобы различать провода в жгутах и легко прослеживать их соединения, изоляция проводов выполнена разноцветной. Она может быть окрашена в широкую гамму цветов: белый, голубой, желтый, красный и т. д. Кроме того, на поверхность изоляции могут быть нанесены спиральные или продольные полоски белого, красного, голубого или черного цветов. Таким образом, в жгутах проводов не встречается двух проводов одинаковой расцветки. Для соединения с массой применяются провода черного цвета, а для соединения с «плюсом» источников питания — в основном розового или оранжевого цвета. Ток, идущий по проводам, нагревает их. Кроме того, при этом происходит падение напряжения в проводах. Чтобы нагрев и падение напряжения не превышали допустимых пределов, необходимо подбирать соответствующее поперечное сечение токопроводящих жил проводов. Чем большей силы протекает электрический ток, тем больше должно быть поперечное сечение жилы провода. Поэтому на автомобилях применяются провода с разным поперечным сечением жилы: 16; 4; 2,5; 1,5; 1,0; 0,75 и 0,5 мм 2 .
Самый большой ток протекает при пуске двигателя по проводам, соединяющим аккумуляторную батарею со стартером и массой, а также двигатель с массой. Эти провода имеют сечение 16 мм 2 . По проводу, соединяющему генератор со стартером, тоже протекает довольно значительный ток при зарядке аккумуляторной батареи, а также при неработающем двигателе, когда от батареи питаются все потребители. Поэтому этот провод выбран сечением 4 мм 2 . Таким же проводом соединяется штекер «87» реле 25 включения стартера со штекером «50» тягового реле стартера 6.
Провода с поперечным сечением 2,5 мм 2 применяются для подачи напряжения от блока предохранителей к лампам головного света фар, для соединения штекеров «30» и «87» реле 24, 25, 27 и 28 с потребителями или блоком предохранителей и для соединения электродвигателя 3 вентилятора системы охлаждения двигателя с реле 24 и массой. Такие же провода идут к контактам «30», «30/1», «15» и «15/1» выключателя 31 зажигания и к контактам «Д», «I» и «I» переключателя 44 наружного освещения.
Провода сечением 1,5 мм 2 применяются для соединения элемента 64 обогрева заднего стекла с реле 26 включения обогрева и для соединения штекера «87» этого реле с блоком предохранителей.
Все остальные провода автомобилей имеют поперечное сечение токопроводящей жилы от 0,5 до 1 мм 2 , так как по ним протекает ток сравнительно небольшой силы.
Провода подключаются к узлам электрооборудования и соединяются между собой с помощью удобных быстроразъемных штекерных соединений. Исключением является присоединение проводов к аккумуляторной батарее, к зажиму «30» генератора и к болту тягового реле стартера. У этих ответственных соединений наконечники проводов зажимаются гайками для обеспечения максимальной надежности соединений.
Для предохранения электрических соединений от воды и грязи задняя часть передних указателей поворота закрыта чехлами. Защитными резиновыми колпачками закрыты наконечники проводов высокого напряжения, датчики температуры охлаждающей жидкости и давления масла, клемма «плюс» аккумуляторной батареи, выключатель света заднего хода. Также закрыты колпачками патроны ламп боковых указателей поворота, фонарей заднего противотуманного света и фонарей освещения номерного знака.
Для облегчения монтажа все провода объединены в жгуты. Провода в жгутах обмотаны липкой лентой или заключены в пластиковые трубки. Между собой жгуты соединяются с помощью штепсельных разъемов, колодки которых изготовлены из полиамидной пластмассы. Отверстия в кузове, через которые проходят провода, закрыты резиновыми уплотнителями, которые предохраняют провода от повреждения о кромки отверстий и не допускают проникновения через отверстия воды и грязи.
Всего имеется четыре жгута проводов, передний (основной) жгут, задний, жгут передних указателей поворота (2 шт.) и жгут проводов аккумуляторной батареи.
Основной жгут проводов — передний. Он имеет три ветви. Две из них находятся в моторном отсеке, а третья — в салоне под панелью приборов. Из салона в моторный отсек жгут проводов проходит сквозь резиновый уплотнитель и после выхода из него разветвляется. Правая ветвь жгута проложена на щите передка, а левая — на левом брызговике и передней панели передка. К панелям кузова жгут проводов крепится стальными скобами, приваренными к кузову, и пластмассовыми хомутиками.
Крепление жгута должно быть таким, чтобы он не был слишком натянут, но и не болтался, так как это может привести к перетиранию проводов при тряске и замыканию их с массой.
В салоне автомобиля передний жгут проходит под панелью приборов и имеет небольшие ответвления к блоку предохранителей, к переключателям, к комбинации приборов, к выключателю зажигания и к другим узлам электрооборудования. С левой стороны под панелью приборов установлен блок предохранителей, а за ним на кронштейне закреплены все вспомогательные реле (кроме реле зажигания).
С задним жгутом проводов передний жгут соединяется с помощью трех штепсельных разъемов: двухштекерным, шестиштекерным и восьмиштекерным. Задний жгут проходит назад под ковриками по левой стороне пола кузова и имеет ответвления к правому боковому указателю поворота и выключателю плафона в стойке правой двери, к выключателю контрольной лампы стояночного тормоза, вверх к плафону и внизу перед задним сиденьем к правому заднему фонарю. От заднего правого фонаря жгут идет вверх и около правой петли задней двери переходит на дверь и идет к моторедуктору очистителя заднего стекла и элементу обогрева заднего стекла. Задний жгут крепится к полу кузова липкой лентой.
Некоторые узлы электрооборудования устанавливаются только на части выпускаемых автомобилей.
К таким узлам относятся прикуриватель, задний противотуманный фонарь с выключателем и заднее стекло с электроподогревом и соответствующим реле и выключателем.
Предлагаем вашему вниманию качественную цветную схему электрооборудования автомобилей ВАЗ-1111, -11113 в высоком разрешении:
1 — фары; 2 – передние указатели поворота; З — датчик включения электровентилятора; 4 – звуковой сигнал; 5 — электровентилятор системы охлаждения двигателя; 6 — боковые указатели поворота; 7 – датчик момента искрообразования; 8 – свечи зажигания; 9 – катушка зажигания; 10 — электродвигатель насоса омывателя ветрового стекла; 11 – аккумуляторная батарея; 12 – генератор; 13 – датчик контрольной лампы давления масла; 14 — электромагнитный клапан карбюратора; 15 — датчик температуры охлаждающей жидкости; 16 – выключатель света заднего хода; 17 – коммутатор; 18 — штепсельная розетка для переносной лампы; 19 – датчик уровня тормозной жидкости; 20 – стартер; 21 – моторедуктор очистителя ветрового стекла; 22 – реле-прерыватель указателей поворота и аварийной сигнализации; 23 – реле включения дальнего света фар; 24 — реле включения ближнего света фар; 25 – реле включения стартера; 26 — реле включения электровентилятора; 27 — блок предохранителей; 28 — реле-прерыватель контрольной лампы стояночного тормоза; 29 —- репе-прерыватель очистителя ветрового стекла; 30 — выключатель очистителя и омывателя заднего стекла; 31 — выключатель обогрева заднего стекла; 32 — выключатель заднего противотуманного фонаря; 33 – выключатель контрольной лампы воздушной заслонки карбюратора; 34 — предохранитель цепи противотуманного света; 35 — контрольная лампа воздушной заслонки карбюратора; 36 — выключатель аварийной сигнализации; 37 — выключатель наружного освещения; 38 – реле включения обогрева заднего стекла; 39 – переключатель электродвигателя вентилятора отопителя; 40 – выключатель стоп-сигнала; 41 – прикуриватель; 42 — дополнительный резистор электродвигателя вентилятора отопителя; 43 – реле выключателя зажигания; 44 — выключатель зажигания; 45 – трехрычажный переключатель; 46 – плафон освещения салона; 47 – выключатели плафона, расположенные в стойках дверей; 48 – комбинация приборов; 49 – выключатель контрольной лампы стояночного тормоза; 50 – датчик указателя уровня и резерва топлива; 51 – электродвигатель вентилятора отопителя; 52 — задние фонари; 53 — моторедуктор очистителя заднего стекла; 54 — элемент обогрева заднего стекла; 55 – фонари освещения номерногознака; 56 — задний противотуманный фонарь; 57 — электродвигатель насоса омывателя заднего стекла; А – порядок условной нумерации штекеров в колодке датчика момента искрообразования; Б – порядок условной нумерации штекеров в колодках моторедукторов очистителей ветрового и заднего стекол и реле-прерывателя очистителя ветрового стекла; В — порядок условной нумерации штекеров в колодках выключателя зажигания и трехрычажного переключателя; Г – порядок УСЛОВНОЙ нумерации штекеров В КОЛОДКАХ комбинации приборов
