В наше время многие стали заниматься конструктивным творчеством. Благо, на это есть время, материалы и видео инструкции, которые удается легко найти. Если самодельный велосипед интересен некоторой части нашего общества, то про самодельный скутер или трицикл, которые легко сделать, и говорить нечего. В условиях города это очень полезный вид транспорта, на котором удается маневрировать достаточно успешно. Скутер или трицикл можно и купить, но сделать их самому – это и воплощение всех своих идей в реальность, и уникальная возможность сэкономить, и многое другое. Изготовить его можно всегда, используя качественное видео руководство.

Основные части мопеда

Для начала разберем основные части этой техники. Другими словами, разберем наш будущий скутер по косточкам, если можно так выразиться, и узнаем его главные элементы, чтобы сделать мопед было легко.

Основные узлы мопеда

Двигатель

Понятно, что без хорошего двигателя на скутере далеко не уедешь. Ставится в данном случае, обычно силовой агрегат Д-6. В последнее время большую популярность получили также бензопилы, из которых и делается самодельный мопед. В видео инструкции можно подробно посмотреть, как это сделать. Бензопилы подробнее нами будут рассмотрены ниже.

Выхлопная система: прямоток

Нужно хорошенько продумать качественную выхлопную систему, дабы глушитель не оказывал на силовой агрегат, которыми оснащаются самодельные мопеды, отрицательного воздействия, а наоборот, помогал быстрее избавляться от остатков воздушно-топливной смеси. Прямоток, изготовленный своими руками, будет тем, что надо.

Подвеска: маятниковая вилка

Маятниковая вилка, которая смотрится намного лучше, чем другие разновидности этой части скутера. Дело в том, что разновидностей вилок можно сделать большое количество, но любой эксперт уверенно заявит вам, что лучше маятниковой, пока ничего не придумали. Как известно, на эту часть скутера ложится самая тяжелая работа. Именно вилка принимает на себя основной удар при прохождении различных кочек, да и вообще неровных участков дороги. Это своеобразная подвеска, от которой зависят ходовые характеристики. Благодаря маятниковой вилке удастся добиться устойчивости скутера на любой дороге.

Остальные части

Наконец, кронштейн, амортизаторы, рама и рулевая колонка определяют все части мопеда.

Скутер и трицикл из бензопилы

Бензопилы, как и говорилось выше, пользуются большой популярностью среди домашних умельцев. Их отличает небольшой вес и габариты, а по мощности они то, что надо. Сегодня в сети можно посмотреть множество видео руководств о том, как из бензопилы сделать трицикл, скутер или мопед.
Чаще делаются мопеды и скутеры из бензопилы «Дружба». Берется также старый велосипед, на который и устанавливаются все части, включая глушитель прямоток.

Пример самодельного скутера трицикла

Глушитель

Именно глушитель прямоток становится, чуть ли не главной особенностью изготовления самодельного скутера, ведь нужно знать некоторые секреты его установки. Глушитель прямоток изначально был придуман для спортивных автомобилей. Прямоток глушитель — сам по себе уже увеличение мощности двигателя скутера.

Воздушный фильтр

Воздушный фильтр на самодельный мопед или трицикл тоже делается своими руками. В первую очередь, фильтр должен быть надежным. Рекомендуется использовать для изготовления такого элемента масляный фильтр от Москвича, сифон для умывальника, металлическую шпильку, силикон и самоклеящуюся микропорку.

Фильтр зажимается между горлом сифона и его остальной частью;
Все это дело стягивается металлической шпилькой, длина которой подбирается на месте;
Ставим пробку на металлическую шпильку;
Все собираем, а щели обрабатываем силиконом;
На фланец горла сифона клеим микропорку.

Самодельный воздушный фильтр

В итоге получается довольно привлекательный с виду, и очень функциональный фильтр на любые самоделки, в том числе мопед или трицикл.

В заключении хотелось бы напомнить, что во время изготовления самоделки, полезно будет посмотреть видео, дающее практическое понимание.

Результатом я доволен, теперь можно с ветерком "отвести душу" )))!

Двигатель – 200куб. 6,5 л.с., сцепление – центробежное, установлен генератор 12в.

История возникновения мотоциклов в стиле боббер.
Для начала разберемся, что же такое боббер. По утверждению Википедии, боббер – это мотоцикл-кастом с демонтированным передним крылом и обрезанным задним крылом, детали которого облегчены или демонтированы ради облегчения конструкции.

Стиль начал зарождаться в 30-40-хх годах XX века в США. Толчком к появлению таких мотоциклов послужила распространенность гонок на мотоциклах по грунтовой трассе. При этом уже зародились первые мотоклубы, то есть уже существовали байкеры как субкультура. Ну и конечно же, мотоклубы старались выступать на гонках.

Современный ритм жизни способствовал тому, что мотто-скутеры приобрели широкую популярность. Благодаря двигателю объёмом 49 см3, легкости конструкции и простоте управления ими пользуются как молодые люди, перемещаясь в черте города, так и взрослые, отправляясь по делам, в магазин или на дачу. Минусом является то, что с приходом зимы ездить на скутере становиться неудобно и опасно, так как небольшой диаметр колес, даже на зимней резине, не позволяет уверенно управлять таким транспортным средством на обледенелых и покрытых снегом дорогах.

Чтобы решить эту проблему, на мотоцикле на место заднего колеса установите гусеничный движитель. Это позволит превратить транспортное средство в снегоход, который сможет ездить по неглубокому снегу.

Гусеницы для снегохода своими руками

В качестве движителя можно использовать детали гусеницы от снегохода «Буран» (фото 1),, но если такую найти не удастся, вы можете приобрести новую. Из одной такой гусеницы вы сделаете 4 заготовки. Если у вас есть друзья-единомышленники, объединитесь с ними и уже совместно купите необходимую деталь. В этом случае, стоимость гусеницы для каждого участника будет заметно ниже.

Я связался с компанией, которая поставляет комплекты движителей, и заполучил у них как запасные запчасти пластмассовую лыжу без крепления к вилке и неширокую резиновую гусеницу.

Из скутера детский снегоход своими руками

Конструкцию скутера значительно изменять не нужно. Это позволит с минимальными затратами сил и времени вернуть на место стандартную комплектацию транспортного средства с окончанием зимы и снова использовать его в теплое время года.

Если у Вас нет токарных и фрезерных станков для изготовления необходимых деталей, можно купить уже готовые, или использовать те, которые найдутся в вашем гараже и на разборке автомобилей. Также, некоторые элементы под силу будет сделать самостоятельно с помощью простых инструментов и сварочного аппарата.

В торгующем запасными частями к снегоходам магазине я купил ведомую звездочку гусеницы снегохода «Буран». Приобрёл ещё два колёсика от стандартного китайского самоката для деток и два небольших резиновых колеса с роликовыми подшипниками от тележки. Передаточное отношение в трансмиссии скутера рассчитано на эксплуатацию этого транспорта по хорошим дорогам со скоростью до 40-60 км/ч. При движении по заснеженным дорогам нагрузка на двигатель возрастёт, и его мощности может не хватить, а скорость 40-60 км/ч на заснеженных и скользких дорогах вообще опасна. Потому я изменил передаточное отношение, поставив вместо ведущего колеса скутера колесо меньшего диаметра от спортивного автомобиля-карта. Для этого мне пришлось из старого помятого диска ведущего колеса мопеда вырезать тормозной барабан со шлицами для ведущего вала и просверлить в нём отверстия для крепления колёсного диска меньшего диаметра (фото 2).

Чтобы гусеница не проскальзывала и не сползала с колеса во время движения, я сделал специальные зацепы (фото 3) из пластмассовых водопроводных труб, которые входят в отверстия на гусенице. Подобрать резиновую покрышку, чтобы длина её окружности была кратна целому количеству шагов отверстий на гусенице, практически невозможно. Я изготовил из полоски кровельного металла бандаж необходимого диаметра, на котором при помощи мебельных болтов-глухарей Мб с большой шляпкой, на равном расстоянии друг от друга, с шагом соответствующим расположению отверстий на гусенице закрепил зацепы (фото 4). Бандаж надел на колесо и прикрепил к покрышке при помощи тех же болтов (фото 5).

У меня из обычного колеса получилась импровизированная мягкая ведущая звёздочка для гусеницы.

Ведомую звёздочку я сделал, соединив болтами М8 готовую пластмассовую ведущую звёздочку снегохода «Буран» с двумя резиновыми колёсиками от тележки с роликовыми подшипниками. Для оси подошла шпилька с резьбой М10 (фото 6).

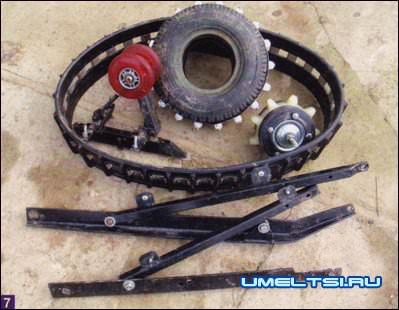

Раму гусеничного движителя изготовил с использованием металлических уголков и труб квадратного сечения (фото 7). Размеры рамы и различных её деталей не привожу, так как желающие повторить конструкцию будут ориентироваться на марку своего скутера и размеры выбранной ими гусеницы.

Для своего мопеда я приобрёл специальную лыжу из комплекта для мотоцикла, но вполне подойдёт обычная широкая самодельная деревянная лыжа или пластмассовая — от детского снегоката «Аргамак», только снизу к ней надо обязательно приделать металлический конёк (подрез), чтобы на скользкой дороге скутер не терял управление. Лыжа прикрепляется к передней вилке скутера через специальную стойку и имеет две степени свободы движения, благодаря чему при наклоне скутера влево или вправо лыжа всей плоскостью остаётся на снегу.

Пластиковый обвес скутера на морозе очень хрупкий и к тому же имеет карманы. Попадающий в них снег подтаивает в гараже, а потом замерзает, увеличивая тем самым массу скутера. Я решил сделать минимальный кожух над гусеницей, широкую площадку для ног и декоративный щиток на переднюю вилку, а для дальних поездок в холодную и ветреную погоду устанавливаю лобовое стекло.

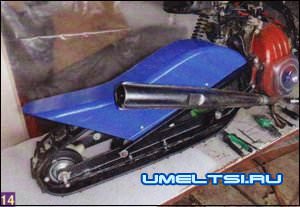

Самостоятельно изготовить из стеклопластика кожух на гусеницу несложно, но, прежде чем клеить кожух, надо сделать матрицу. Из подходящего по размерам куска оргстекла, поликарбоната или любой другой пластмассы вырезаем боковину будущего кожуха (фото 19).

Кладём её на лист большего размера, который послужит другой стенкой матрицы, и при помощи термоклея по периметру боковины крепим пластмассовые уголки.

Теперь отрезаем полоску тонкого и гибкого пластика, по ширине равную будущему кожуху. Собираем матрицу, с клеем прикрепляя на уголках ранее выкроенную боковину, днище и большую панель. Стыки деталей промазываем пластилином. Таким образом, получилась матрица для выклейки кожуха гусеницы.

Затем нарезаем стеклоткань на куски нужного размера и, промазывая эпоксидной смолой, плотно укладываем их в матрицу. Через сутки матрицу разбираем и извлекаем получившийся кожух. Остаётся срезать излишки стеклопластика по контуру и красить изделие.

По подобной технологии изготовлена и площадка для ног, только добавил порошок серебрянки в эпоксидную смолу для придания ей вязкости и цвета.

Хочу сразу предупредить, что по глубокому и рыхлому снегу скутер с такой узкой гусеницей не едет (закапывается). Ему не хватает опорной площади гусеницы и мощности двигателя, но по занесённым снегом дорожкам и по свежевыпавшему снегу глубиной 10-15 см скутер идёт легко и даже способен буксировать за собой санки с ребёнком.
