ЗАО «Завод холодильников СТИНОЛ» — дочернее предприятие ОАО «Новолипецкий металлургический комбинат», является общепризнанным лидером на российском рынке, выпускающим бытовые холодильники европейского стандарта. Слово «СТИНОЛ» образовано из элементов фразы «сталь из Новолипецка».
Производственная мощность завода, построенного в 1990-93 гг. итальянской фирмой Merloni Progetti, — 1 млн холодильников в год. Со дня сдачи завода в эксплуатацию (2 июля 1993 г.) было выпущено около 4 млн холодильников и морозильников. Доля рынка изделий марки STINOL на отечественном рынке в 1998 г. достигла 39,3%.
Завод производит холодильники больших и малых объемов как со статической системой охлаждения, так и с системой No Frost, с одним и двумя компрессорами.
Бытовые компрессионные холодильники-морозильники «STINOL-101», «STINOL-102», «STINOL-103», «STINOL-107», «STINOL-123», «STINOL-124» и «STINOL-104» предназначены для кратковременного хранения продуктов и охлаждения напитков в холодильной камере (ХК), а также для длительного хранения продуктов и приготовления пищевого льда в морозильной камере (МК). Хладагентом служит R134а.
Холодильник-морозильник «STINOL-103» КШМХ-340/200
Устройство холодильника-морозильника
Холодильник представляет собой напольный шкаф, изготовленный из панелей прямоугольной формы (рис. 1,а), который, в свою очередь, состоит из наружного и внутреннего шкафов. Наружный шкаф металлический, а внутренний изготовлен из ударопрочного полистирола; пространство между ними заполнено теплоизоляцией. В качестве теплоизоляции применяют пено-полиуретан (ППУ), который жестко соединяет между собой наружный и внутренний шкафы, превращая их в неразборный моноблок.
Рис. 1. Холодильник-морозильник «STINOL-103» КШМХ 340/200:
| а — общий вид: | б — схема работы холодильных агрегатов холодильников-морозильников «STINOL-103» и «STINOL-102»: |
| 1 — регулируемые опоры; | 1 — компрессор; |
| 2 — цоколь; | 2 — всасывающая трубка; |
| 3 — отделение для хранения замороженных продуктов; | 3 — капиллярная трубка; |
| 4 — отделение для замораживания продуктов; | 4 — испаритель холодильной камеры; |
| 5 — направляющие для стока воды; | 5 — испаритель морозильной камеры ; |
| 6 — панель управления; | 6 — конденсатор; |
| 7 — крепление капиллярной трубки терморегулятора; | 7 — фильтр-осушитель; |
| 8 — блок освещения; | 8 — нагнетательная трубка |
| 9 — дверь холодильной камеры; | |
| 10 — дверь морозильной камеры; |
Передний проем шкафов закрывается двумя дверями. Пространство между внутренними панелями дверей и металлическим корпусом также заполнено пенополиуретановой теплоизоляцией, в связи с чем раздельная замена отдельных элементов дверей невозможна.
Холодильник-морозильник «STINOL-103» имеет два холодильных агрегата (рис. 1, б), обслуживающих холодильную и морозильную камеры индивидуально. Испаритель одного из агрегатов, охлаждающий холодильную камеру (ХК), закреплен и заполнен вспененным ППУ между задними стенками внутреннего и наружного шкафов, испаритель 1 (рис. 2) другого агрегата, охлаждающий морозильную камеру (МК), представляет собой стальную оцинкованную трубку, закрепленную на стальных пластинах, которые служат полками морозильной камеры. В случае необходимости весь испаритель МК может быть снят и заменен.
Рис. 2. Шкаф холодильника-морозильника «STINOL-103» КШМХ 340/200:
| 1 — испаритель морозильной камеры; | 11 —электропатрон: | 22 — дверца; |
| 2 — обратная трубка; | 12 — футляр дверного выключателя; | 23 — пластмассовые флажки; |
| 3 — зажим трубки; | 13 — решетки; | 24 — полка; |
| 4 — направляющая испарителя; | 14 — планка; | 25 — нижний ящик |
| 5 — муфта; | 15 — выключатель; | |
| 6 — ванночка для льда; | 16 — блок освещения; | |
| 7 — втулка; | 18 — пробка; | |
| 8, 17 — самонарезные винты; | 19 — поддон; | |
| 9 — плафон; | 20 — верхний ящик; | |
| 10 — лампа; | 21 — направляющая дверцы; |
Испаритель холодильной камеры несъемный и выполнен из медной трубки, поэтому выход его из строя из-за коррозии маловероятен. Компрессоры холодильных агрегатов 9, 16 (рис. 3) расположены на металлической траверсе 12, в машинном отделении в задней части шкафа. На задней стенке шкафа закреплен конденсатор 5, часть трубок которого входит в систему одного холодильного агрегата, а часть — в систему другого.
Рис. 3. Конденсатор и компрессор холодильника-морозильника «STINOL-103» КШМХ 340/200:
| 1, 2, 4, 7, 11, 13, 18, 21 — самонарезные винты; | 12 — металлическая траверса: |
| 3 — верхняя крышка холодильника; | 14 — амортизатор; |
| 5 — конденсатор; | 15 — направляющая панель; |
| 6 — фильтр-осушитель; | 17 — прокладки; |
| 8 — ванночка для приема талой воды; | 19 — сборная зажимная коробка; |
| 9, 16 — компрессоры; | 20 — шнур; |
| 10 — втулка; | 22 — трубопровод для слива талой воды |
Роль дросселирующего устройства выполняет капиллярная трубка внутренним диаметром 0,71 мм у холодильного агрегата холодильной камеры и внутренним диаметром 0,66 мм у агрегата морозильной камеры. Наружный диаметр обеих трубок 1,95 мм. Наличие такого элемента в холодильном агрегате делает его чувствительным к попавшим в его внутреннюю систему влаге и другим загрязнениям. В связи с этим требуется особое внимание к чистоте и обезвоживанию системы холодильных агрегатов.
В обоих агрегатах предусмотрены фильтры-осушители, предназначенные для удаления остатков влаги и загрязнений после сборки на заводе-изготовителе или в ремонтной мастерской. При значительных попаданиях влаги и загрязнений в систему установка нового фильтра-осушителя может быть недостаточна.
По контуру дверного проема морозильной камеры у холодильников данной модели проложена специальная трубка, по которой теплый хладагент подается на конденсатор холодильного агрегата, обслуживающего эту камеру. Трубка обогревает дверной проем, препятствуя конденсации влаги и примерзанию дверей к шкафу. Эта трубка заполнена вспененным ППУ.
В холодильной камере справа закреплен блок освещения 16 (см. рис. 2) с лампочкой 10 и выключатель 15.
В верхней части холодильника на лицевой стороне шкафа расположена панель управления. Панель управления холодильника «STINOL-103» имеет два терморегулятора 6 и 9 (рис. 4) для управления ХК и МК и две зеленые светосигнальные лампочки 5, 10, указывающие на подключение к электросети каждой из камер.
Рис. 4. Монтаж шкафа холодильника-морозильника «STINOL-103» КШМХ 340/200:
| 1, 4 — самонарезные винты; | 14 — центральная подвеска; |
| 2 — основание приборной панели; | 15 — наружная пластина; |
| 3 — верхняя навеска двери: | 16 — винты крепления нижнего шарнира и нижней опорной пластины; |
| 5, 10 — светосигнальные лампочки; | 17, 21 — болты; |
| 6, 9 — терморегуляторы; | 18 — нижний шарнир; |
| 7 — приборная панель управления; | 19 — нижняя подставка; |
| 8, 11 — ручки терморегуляторов; | 20 — заглушка; |
| 12 — трафаретный профиль; | 22 — пробка; |
| 13 — винт крепления центральной подвески; | 23 — нижняя опорная пластина; |
| 24 — шкаф холодильника-морозильника. |
Рис. 5 Общий вид панели управления холодильника-морозильника «STINOL-103» КШМХ 340/200:
Терморегулятор I (рис. 5) регулирует температуру в холодильной камере, а терморегулятор IV — в морозильной камере. При повороте ручки I из положения 1 в положение «●» отключается холодильная камера, а при повороте ручки IV из положения 1 в положение «●» — морозильная камера. Горящие индикаторные лампы зеленого цвета II и III означают, что холодильник подключен к электросети.
Оттаивание в холодильной камере автоматическое: во время нерабочей части цикла работы холодильника вода по дренажной системе выводится наружу и испаряется. В морозильной камере оттаивание происходит при полностью выключенном холодильнике по специальной дренажной системе.
В холодильнике предусмотрена возможность перенавески дверей (рис. 6).
 |
 |
 |
 |
 |
Рис. 6. Схема перенавески дверей: 1-5— этапы работы
При подключении к электросети обеих камер холодильника на панели управления загораются сигнальные лампочки SL1 и SL2 (рис. 7) свидетельствующие о наличии напряжения в электросети.

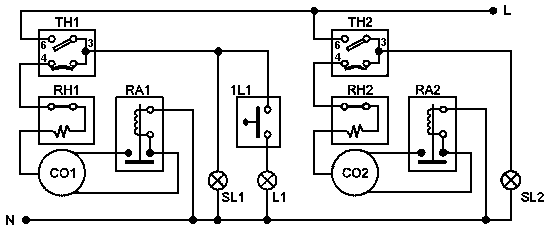

Рис. 7. Электрическая схема холодильника-морозильника «STINOL-103»
Рис. 8. Электрическая схема холодильника-морозильника «STINOL-102»
| L — фаза (сеть); | R2 — электронагреватель испарителя; |
| N — нейтраль; | ТR — тепловое реле электронагревателя испарителя; |
| ТН1 — терморегулятор холодильной камеры; | LMV — выключатель вентилятора; |
| RH1, RH2 — тепловые реле компрессоров; | MV — вентилятор; |
| RA1, RA2 — пусковые реле компрессоров; | ТН2 — терморегулятор морозильной камеры; |
| SL1, SL2 — сигнальные лампы сети: | TF — плавкий предохранитель; |
| 1L1 — выключатель пампы: | С01 — компрессор морозильной камеры; |
| L1 — пампа холодильной камеры; | С02 — компрессор морозильной камеры; |
| Т1М — таймер; | М — электродвигатель таймера |
| R1 — электронагреватель поддона испарителя; |
При открытой двери холодильного отделения кнопкой 1L1 включается лампа L1 освещения холодильной камеры.
Терморегуляторами ТН1 и ТН2 подается напряжение на электрические схемы холодильных агрегатов ХК и МК и задается температура в них.
Пусковые реле RА1 и RА2 включают компрессоры С01 и С02, которые обеспечивают циркуляцию хладагента в системе и снижение температуры в ХК и МК.
Защитные реле RH1 и RH2 обеспечивают отключение компрессоров при их перегрузке и неисправности.
При достижении в ХК и МК заданной температуры терморегуляторы отключают компрессоры.
Холодильник-морозильник «STINOL-102» КШМХ-320/200
Устройство холодильника-морозильника
Комбинированный холодильник-морозильник «STINOL-102» в конструктивном исполнении аналогичен холодильнику «STINOL-103» (см. рис. 1, а) и имеет два холодильных агрегата (рис. 1, б), индивидуально обслуживающих холодильную и морозильную камеры. Панель управления оснащена двумя терморегуляторами.
В отличие от холодильника «STINOL-103» в холодильнике «STINOL-102» циркуляция воздуха между ребрами испарителя и морозильной камерой обеспечивается электровентилятором.
Электрическая схема холодильника «STINOL-102» представлена на рис. 8.
Эксплуатация холодильника-морозильника
Режим оттаивания морозильной камеры автоматический. Таймер периодически отключает компрессор и вентилятор и включает нагревательные сопротивления испарителя и поддона низкотемпературного отделения.
Происходит таяние «снеговой шубы» испарителя. Вода стекает на подогреваемый поддон и по каналам — в ванночку на компрессор, где испаряется.
При достижении температуры ребер испарителя 10°С тепловое реле отключает нагревательное сопротивление. После окончания оттаивания таймер отключает нагревательные сопротивления испарителя и поддона и включает компрессор и вентилятор. Начинается цикл замораживания.
В холодильном отделении талая вода собирается водоотводящей системой и поступает в ванночку на компрессоре, где испаряется. Во избежание скопления талой воды на дне холодильника рекомендуется периодически чистить водоотводящую систему и отверстие, через которое стекает талая вода, с помощью специального ерша.
Терморегулятор I (см. рис. 5) регулирует температуру внутри холодильного отделения, а терморегулятор IV — в морозильной камере.
Холодильники STINOL можно модернизировать, заменив штатный регулятор электронным, который существенно расширит функции холодильника.
В случае каких либо сомнений в работоспособности холодильника воспользуйтесь методикой проверки холодильников.
В инструкциях по эксплуатации некоторых бытовых холодильников STINOL, сказано, что их повторное включение в сеть допускается не ранее чем через 4. 5 мин после отключения. Это время необходимо для конденсации и спада давления хладагента. В противном случае пусковая нагрузка на электродвигатель компрессора слишком велика, что вызывает перегрев его обмоток. Именно в этой ситуации отказ двигателя наиболее вероятен.
Выполнить указанное требование без применения дополнительных устройств защиты невозможно. Бытовой холодильник включен круглосуточно. Чтобы вывести его из строя, бывает достаточно обычного для наших электросетей даже кратковременного перебоя подачи электроэнергии, особенно ночью или когда отсутствуют хозяева. В таких случаях необходимо автоматически задерживать включение холодильника приблизительно на 5 мин после восстановления напряжения в сети. Именно эту функцию может выполнить таймер задержки включения холодильника.
Удачи в ремонте!
Статья подготовлена по материалам книги издательства СОЛОН-Пресс Серии Ремонт №35 «Ремонт холодильников» Д. А. Лепаев, В. В. Коляда 2005
Всего хорошего, пишите to Elremont © 2006
Холодильники Stinol производились в Липецке. В настоящее время завод работает, но выпускает холодильники под другими брендами. Однако Стинол получает техническую поддержку в виде запчастей с завода. Есть ремонтные мастерские, поэтому восстановить температуру в камерах, провести ремонт холодильника Стинол несложно.
Характеристика холодильников Стинол
Марка холодильников Стинол отличалась производством недорогой качественной бытовой техники. В линейке большие и малые модели, с капельной и сухой разморозкой, одно и двух компрессорные. Надежные аппараты эксплуатируются с 1995 года с незначительным ремонтом.
Наиболее удачной считается серия 110 холодильников Стинол. Регулировка температуры здесь механическая, но отдельно для каждой камеры. Модель двухкамерная, однокомпессорная, с последовательной двухиспарительной системой, изображенной на схеме.
1- компрессор; 2,8 – нагнетательная и всасывающая трубки; 3 – конденсатор; 4 – фильтр осушитель; 5-капиллярная трубка; 6 – испаритель холодильной камеры; 7 — испаритель морозилки.
Электромеханический таймер, используется для каждой камеры, управляет температурой и циклически включает систему Ноу Фрост в морозильнике. В холодильном шкафу применена капельная разморозка.
В линейке продукции есть холодильники с электронным блоком управления. Это серии 002, 003, 125, 126.
Трехкамерный холодильник Стинол 101 отличается тем, что у него только одна ручка регулировки температуры. На ней есть риска. Поворачивая по часовой стрелке, мы уменьшаем температуру. Насколько – покажет контрольный замер. Регулятор здесь общий для холодильной камеры и морозильника.
Инструкция по регулированию температуры в холодильнике Стинол 110
Регулировочный барашек с риской для той и другой камеры имеет одинаковое количество рабочих положений – их 5. Но термостаты для холодильной и морозильной камеры используют разные. В морозильнике установлена система No Frost, терморегулятор имеет схему с циклическим включением системы сухой возгонки льда.
Инструкция по эксплуатации холодильника Stinol включает раздел, в котором есть указания, как отрегулировать температуру. Обе камеры имеют ручку управления и риску для поворота. Цифра 1 соответствует самой высокой температуре в диапазоне регулирования, цифра 5 – низкой. Положение указывается на накладке.
Первоначально индикаторы выставляются в средней части шкалы, еще до включения прибора. По инструкции холод должен набраться в камерах за 4 часа, и только потом можно размещать там продукты.
Какая температура в холодильнике Стинол, можно определить специальным термометром. Для холодильной камеры используют метод стакана воды. Поставленный в центр холодильника стакан с водой за 4 часа охладится. Замерив температуру воды, можно узнать среднюю температуру в холодном отсеке. Если показатель 4-5 градусов, параметр соответствует базовому. В морозильной камере может быть -16
-20 0 С. Это нормально.
Если температура отличается, нужно провести регулировку или оценить внешние условия, плотность примыкания, установку двери. Холодильник плохо отводит тепло в жарком, влажном непроветриваемом помещении.
Регулировать рукояткой нужно постепенно, поворачивая на 1 риску через 5-6 часов с замером температуры внутри камеры. Если прибор не реагирует на команды, необходимо определить, работает ли терморегулятор.
Как регулируется температура в холодильнике Stinol с сиcтемой No Frost
На примере холодильника Стинол 110 рассмотрим как вести регулировку температуры. На верхней панели размещены 2 узла регулирования, имеющие винты с риской и деления. Убавить температуру нужно, закручивая винт по часовой стрелке. На панели нет индикатора температуры. Поэтому, действовать нужно постепенно, добавляя или убавляя температуру незначительно. После каждого действия должно пройти не менее 4-5 часов. Если при этом компрессор начинает работать без перерыва, испаритель интенсивно обмерзать, недалеко до аварии. Тогда нужно убавить температуру и вызвать мастера.
Регулировку температуры в холодильнике Stinol после ремонта лучше доверить мастеру. Педлагаем посмотреть видео как регулировать температуру в трехкамерном холодильнике Стинол серии 101.
Однокамерный холодильник Стинол 205 отечественного производства очень прост в использовании. Имеет небольшой морозильный отсек, который находится над холодильной камерой. Схема циркуляции холодного воздуха кулером отсутствует. Однокомпрессная схема присоединена к испарителям. Благодаря простому исполнению данной модели, в случае легкой неисправности, возможен самостоятельный ремонт.
Основные характеристики холодильника Стинол 205
К техническим характеристикам относятся следующие:
- Класс B по энергопотреблению.
- Однодверный.
- Пластиковое покрытие.
- Верхнее расположение морозильной камеры.
- Ручное размораживание морозильного отсека.
- Капельная разморозка холодильной камеры.
- Общий объем – 325 л.
- Размеры 60х60х167 см.
- Металлические полки.
- Дверца перевешивается.
- Уровень шума не больше 42 дБ.
Устройство холодильника Стинол 205
Если заглянуть внутрь, можно увидеть холодильную и морозильную камеры, разнообразные полки на дверце, а также отсек для хранения овощей.
Устройство и принцип работы холодильника
Холодильная камера
Система оттаивания автоматическая. При каждом отключении компрессора влага образуется в виде конденсата на задней стенке агрегата. Излишняя вода стекает в специальную ванночку над компрессором. Рекомендуется при большом скоплении жидкости очищать водоотводящие пути и ванночку при помощи ершика. Полки регулируются по высоте.
Морозильное отделение
Температурный режим не выше –18°C гарантирует наиболее длительный срок хранения продуктов питания.
Режим оттаивания морозильного отсека ручной. Оснащен водоотводящей системой.
Коробка управления
Терморегулятор, расположенный на коробке управления, автоматически поддерживает температурный режим внутри холодильника.
Температура регулируется при помощи ручки терморегулятора. Схему установки температурного режима на панели терморегулятора можно увидеть в инструкции.
При работе агрегата в 5 положении ручки терморегулятора, в холодильном отсеке возможна минусовая температура. Не допускается эксплуатация в данном режиме в течение долго времени во избежание поломки терморегулятора и других деталей.
Дверца холодильника Стинол 205 съемная.
Важные особенности эксплуатации
Запрещается:
- Использование удлинителей и переходников при подключении холодильника к сети.
- Эксплуатация прибора при влажности более 80%.
- Установка электролампы мощностью выше 15 Вт.
Когда требуется ремонт холодильника Стинол 205
Если возникли следующие неисправности, их можно попробовать устранить самостоятельно:
- В случае, если прибор подключен к электроснабжению, при этом не работает и лампочка не горит, нужно проверить наличие напряжения электросети. Также возможна неисправность штепсельной вилки или розетки.
- Если наблюдается повышенный шум, возможно, прибор соприкасается с рядом стоящей техникой. Необходимо соблюсти дистанцию между приборами. Также шум возможен при соприкосновении трубопровода с основным корпусом холодильника или когда не убрана распорка, используемая при транспортировке. Необходимо устранение соприкосновения. Если не убрана транспортная трубка, нужно ее убрать.
- Камера не освещается. Возможно, перегорела лампа. Ремонт в данном случае выполняется самостоятельно. Необходимо заменить лампу.
- В камерах холодильника имеется излишняя влага и присутствует неприятный запах. Причиной может быть нерегулярная уборка или долгое и частое пребывание отключенного холодильника при плотно закрытой двери. В данной ситуации достаточно произвести оттаивание, тщательно помыть все отделы холодильника и прочистить отверстие для оттаявшей воды. Также необходимо помыть уплотнитель дверцы.
В случае невозможности исправить поломку, лучше обратиться в сервисный центр. Если же есть возможности и навыки самостоятельного ремонта, то в инструкции можно найти схему устройства холодильника. Запчасти для холодильника Стинол 205 можно купить в интернет-магазине.
Чтобы предотвратить неисправность и продлить срок эксплуатации холодильника, перед использованием необходимо ознакомиться с инструкцией.
