ЗАДНЯЯ ТОРМОЗНАЯ СИСТЕМА
Cтояночная тормозная система с тросовым приводом на тормозные механизмы задних колес.
ОЕМ коды запасных частей тормозной системы.
7769850 – Барабан тормозной;
77362453 – Задние тормозные колодки; С конвеера завода установлены тормозные колодки Bosch 0 986 487 629 .
7081423 – Задний тормозной цилиндр;
7078614 – распорная планка правая;
7078589 – распорня планка левая.
Коды заменителей тормозных колодок
Без вмешательства в конструкцию колодок, идеально подойдут TRW GS8708 и LEX 32533
При толщине фрикционных накладок менее 1,5 мм тормозные колодки следует заменить.
Детали распорной планки с регулятором зазоров левого тормозного механизма не взаимозаменяемы с соответствующими деталями правого тормозного механизма. На левом регуляторе зазора «левая» резьба, на правом -«правая».
Передняя и задняя колодки заднего тормозного механизма различаются по конструкции (накладки на передней и задней колодках приклеены в разных местах ободьев колодок). Помимо этого задние тормозные колодки могут различаться как левые и правые после присоединения к ним с помощью заклепочной оси и стопорной шайбы разжимных рычагов привода стояночного тормоза.

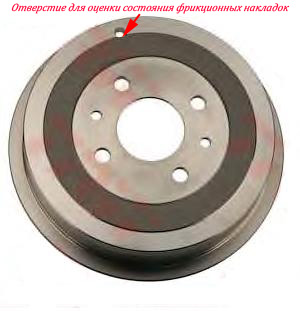

Тормозной барабан внешний вид.
Характеристики тормозного барабана. Мах внутренний размер, при котором барабан выбраковывается 230 мм. На внутренней стороне тормозного барабана выштампован максимально допустимый рабочий диаметр.
Для снятия тормозного барабана необходимо выкрутить два направляющих штифта. В отверстиях (указано красной стрелкой) будет резьба, теперь вкручиваем туда два подходящих болта и поочередно подтягивая их, выжимаем тормозной барабан. Также место посадки барабана на ступицу желательно пролить WD-40, будет легче идти.
Модернизация тяги механизма регулировки тормозных усилий .
Чтобы тяга не вылетела (ну уж если и вылетела, то не потерялась!) необходимо проделать следующие мероприятия:
1. Снять эту тягу с машины.
2. Открутить пластмассовую регулировочную втулку тяги и укоротить её со стороны шлицов на 2 мм. Закрутить втулку обратно на тягу.
3. Установить тягу на место.
4. Подобрать шайбу (наружный диаметр должен быть больше отверстия под втулку) со стороны доработанной втулки и законтрогаить её гайкой.
Теперь если даже тяга вылетит из механизма регулировки тормозных усилий, шайба не даст ей потеряться!
Как быть если всё же тяга потерялась?
1. Приобрести на авторазборе.
2. Изготовить самому из подручных средств. Ниже приведён отчёт одного из владельцев.
Приобретаем или находим в своих закромах: 2 болта на 8, длина 75 и 115 мм. Длинный болт, это толи от стартера толи от генератора ВАЗ с длинной безрезьбовой частью. Соединяющая муфта 25 мм. 2 гайки самостопорящиеся 2 обычные, 1 шайба с отверстием на 8 широкая. 2 широкие пластиковые втулки с отверстием на 8 для крепления раковин к стене (продают так же эксцентриковые надо найти обычные) диаметр 25 мм. 1 маленькая пластиковая втулка на 8 диаметр 10-12 мм, ее конец который упирается в ухо на балке округляется в дрели. При установке не забудьте законтрить соединительную муфту гайками с двух сторон после того как подберете нужную длину, надо будет 2 ключа на 13.
Пружина длина 85, диаметр 15-20, но не меньше иначе будет скрежетать на каждой кочке об длинный болт, диаметр прутка пружины 2 мм.
Настройка:
Подбираем длину штока так, чтоб шляпа длинного болта на незагруженной машине на ровной площадке поднималась на 1 см над лапкой РТУ, шайбу тоже наверх, она просто будет лежать на лапке сверху. Снизу на лапку давит только верхняя широкая пластиковая втулка штока. Длина штока регулируется вкручиванием-выкручиванием болтов в соединительную муфту, потом необходимо обязательно её контрить. Натяжение пружины регулируется гайкой с пластиком, что на нижней широк пластиковой втулке, ей по сути и регулируется тормозное усилие задних колёс. Нижняя тонкая пластмасска упирается скругленным концом в ухо на балке, подпирается гайкой с пластиком. Должен быть небольшой люфт по вертикали 2 мм.
Запасные части для любимого автомобиля можно приобрести в проверенных интернет-магазинах:
Приветствую всех читателей моего БЖ. Очень недавно началось сзади шуршание какое-то, при торможении, поэтому решено было снимать барабаны и смотреть. Попросился к тестю в гараж, а он как услышал про колодки, решил подарить мне комплект новых завалявшихся (у него тоже альбеа). Решено было менять. Менял в воскресенье))
Процесс несложный, как и практически все работы)))
— скручиваем колесо;
— выкручиваем направляющие шпильки (у кого они есть);
— вкручиваем на их место болты длинные (я брал М58) и барабан сползает сам собой;
— далее снимаем пружины, скобы и тросик ручника;
— ставим новые колодки и собираем в обратной последовательности…
Автомобили Fiat славятся своей надежностью не только на родине. Но и в других странах. В том числе в России. Потому транспортные средства данной марки такие популярные. Особенно важно внимательно следить за состоянием тормозной системы. И своевременно заменять изношенные колодки. Срок эксплуатации зависит от качества фрикционного материала. В продаже имеются оригинальные и неоригинальные детали – аналоги.
Какие передние тормозные колодки можно поставить
Важно помнить, что тормозные колодки на передней и задней оси на рассматриваемом авто отличаются. Не только габаритами. Но и формой. Все детали для тормозной системы различаются в первую очередь на категории в зависимости от производителя. В продаже можно без труда найти оригинальные комплектующие и аналоги. Первые имеют обычно больший ресурс, их на порядок проще установить.
Оригинальные
Оригинальные комплектующие от компании Fiat приобрести труда не составит. Но важно помнить – стоимость их, как правило, на порядок выше, чем аналогов. Нередко под оригиналы делаются подделки. Потому прежде, чем приступить к выбору детали и её приобретению, нужно внимательно ознакомиться с признаками таковых. Как правило, это нечеткий шрифт на упаковке, низкое качество картона.
| Наименование бренда и товара | Артикул | Стоимость |
|---|---|---|
| Fiat | FER4498 | От 1.2 тыс. рублей |
Коробка от таких колодок имеет свои особенности. И перепутать её с подделкой крайне сложно. Лучше всего заранее посмотреть, как именно выглядит оригинал.
Заменители
Аналоги тормозных колодок передних купить гораздо проще, чем оригиналы. Выбирать стоит продукцию брендов, зарекомендовавших себя с положительной стороны. Только так можно снизить вероятность установки контрафакта. Бракованная продукция опасна. Нередки случаи, когда некачественные колодки попросту вырывало из креплений суппорта на ходу. Это становилось причиной серьезных ДТП и даже человеческих жертв.
| Производитель | Артикул | Стоимость |
|---|---|---|
| ATE | 13.0460-3982.2 | От 1 тыс. рублей |
| ICER | 181444 | От 0.9 тыс. рублей |
| TEXTAR | 23705 | От 1 тыс. рублей |
Какие задние тормозные колодки можно поставить на Фиат Альбеа?
Тормозные колодки для задних колес для автомобиля с двигателем 1.4 л поставить можно самостоятельно. Причем процесс замены проблем не вызывает. Используется барабанный тип. Потому замена требуется крайне редко. Тем не менее, стоит периодически проверять состояние колодок. Так как их состояние влияет на скорость движения, а также управляемость.
Оригинальные
На Фиат Альбеа не составит труда приобрести оригинальные задние колодки. Важным преимуществом именно замены на оригинал является отсутствие необходимости подтачивать их, подгонять под определенный размер. Установка займет минимум времени. Что особенно важно при самостоятельном выполнении работы.
| Наименование производителя | Артикул | Стоимость, рублей |
|---|---|---|
| Fiat | 77362453 | От 1.5 тыс. рублей |
Заменители
Использование аналогов станет хорошим решением при дефиците бюджета. В отличие от передних артикул задних колодок состоит из меньшего количества символов. Автомобиль достаточно популярный. Потому на него выпускают детали почти все известные компании, занимающиеся производством комплектующих для машин. Цена зависит от бренда, а также страны производства. При покупке очень важно не перепутать артикул.
| Наименование | Артикул | Стоимость, рублей |
|---|---|---|
| Mintex | MBA804 | От 600 рублей |
| Lex | RK7881 | От 1.2 тыс. рублей |
| Bosch | 986487629 | От 1.4 тыс. рублей |
Как самостоятельно выполнить замену передних и задних колодок
Процесс самостоятельной замены требует наличия некоторых инструментов. А также навыков слесарной работы. Причем процедура установки колодок на передние колеса и задние существенно отличается. Так как передние механизму дисковые. Задние же – барабанного типа.
Замена передних колодок
Алгоритм замены включает этапы:
- ослабляются гайки колеса, после чего машина поднимается на домкрате и оно снимается;
- суппорт крепится двумя болтами (снизу и сверху) – после их выкручивания можно отсоединить его и подвесить рядом;
- далее старые колодки можно будет вытащить просто руками;
- откручивается пробка расширительного бачка тормозной системы – чтобы снять разрежение – после чего можно без труда вдавить поршень;
- на место ставятся новые колодки, после чего суппорт крепится как было ранее.
Если болты крепления по какой-то причине снять не удается – то следует использовать WD-40. С её помощью можно избежать необходимости стучать по резьбе, прогревать её. Нужно помнить, что данный состав действует не мгновенно. А постепенно. И следует залить им проблемные места заранее. После того, как все процедуры выполнены, можно надеть на место колесо.
Не стоит забывать о прокачке системы. А также доливке по необходимости тормозной жидкости.
Замена задних тормозных колодок
Снятие старых и установка новых накладок в барабанных тормозов требуется на порядок реже, чем в дисковых. Связано это в первую очередь с особенностью эксплуатации. Так как сами колодки работают в щадящем режиме, в закрытом пространстве. Процесс замены колодок включает следующие основные этапы:
- скручивается колесо, после чего ось приподнимается на специальном домкрате;
- осуществляется демонтаж направляющих шпилек – после чего барабан должен без проблем отсоединиться (в противном случае нужно немного постучать по нему молотком);
- пассатижами снимаются пружины, скобы и тросы;
- снимаются старые колодки и устанавливаются новые в обратном порядке.
Стоит параллельно с заменой выполнить ревизию тормозного механизма. По необходимости поставить новые тормозные цилиндры, остальные детали. Так как нередко случается, что при долгой эксплуатации даже оригинальные поршни выходят из строя. Особенно когда владелец использует агрессивный стиль вождения, применяет экстренное торможение. Подобное приводит к быстрому износу не только колодок, но и других механизмов.
