Мосты автомобиля предназначены для передачи от кузова на колеса вертикальной нагрузки и передачи от колес на кузов толкающих, тормозных и боковых усилий.
Задний мост в автомобиле ВАЗ-2121 ведущий. Он (рис. 33) выполнен в виде цельной балки 7 с развитой центральной частью кольцевой формы. Балка моста сваривается из двух стальных штампованных половин. С одной стороны к средней части балки моста приварена крышка 12, а с другой прикреплен болтами картер 16. По обоим концам балки приварены фланцы 4. К балке заднего моста также приварены, опорные чашки 6 пружин задней подвески и кронштейны 8 и 26 крепления деталей подвески.

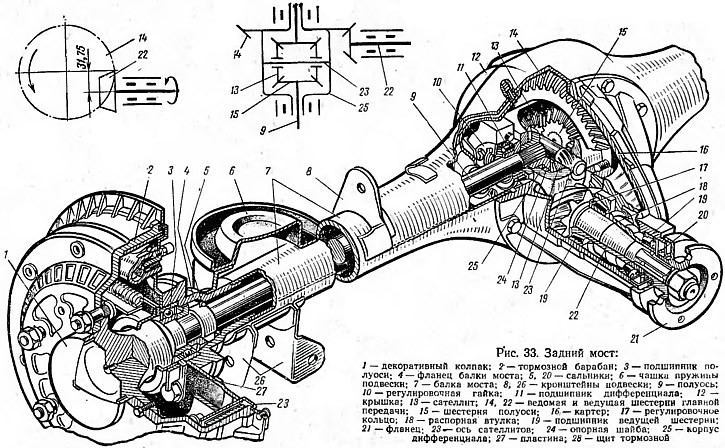

Рис. 33. Задний мост:
1 – декоративный колпак; 2 – тормозной барабан: 3 – подшипник полуоси; 4 – фланец балки моста; 5, 20 – сальники; 6 – чашка пружины подвески; 7 – балка моста; 8, 26 – кронштейны подвески; 9 – полуось; 10 – регулировочная гайка; 11 – подшипник дифференциала; 12 – крышка; 13 – сателлит; 14, 22 – ведомая и ведущая шестерни главной передачи; 15 – шестерня полуоси; 16 – картер; 17 – регулировочное кольцо; 18 – распорная втулка; 19 – подшипник ведущей шестерни; 21 – фланец; 23 – ось сателлитов; 24 – опорная шайба; 25 – корпус дифференциала; 27 – пластина; 28 – щит тормозной.
В заднем мосту размещаются главная передача, дифференциал ил полуоси.
Главная передача служит для увеличения крутящего момента, подводимого к ведущим колесам автомобиля.
На автомобиле применяется главная передача шестеренчатая, одинарная, гипоидная с передаточным числом 4,3.
Главная передача имеет одну пару конических шестерен со спиральным зубом. Оси шестерен не пересекаются, а перекрещиваются и лежат на некотором расстоянии (ось ведущей шестерни ниже оси. ведомой), т. е. имеют гипоидное смещение. Благодаря гипоидному смещению несколько снижается центр тяжести автомобиля и повышается его устойчивость. Кроме того, гипоидная главная передача имеет повышенную прочность и долговечность, а также обеспечивает плавное зацепление шестерен и бесшумность работы.
Ось ведущей шестерни 22 смещена вниз на 31,75 мм относительно оси ведомой шестерни 14. Ведущая шестерня 22, изготовленная вместе с валом, установлена в картере 16 на двух конических роликовых подшипниках 19. Между подшипниками находится распорная втулка 18, обеспечивающая правильную затяжку подшипников. Ведомая шестерня 14 прикреплена болтами к корпусу 25 дифференциала. Правильное положение ведущей шестерни относительно ведомой обеспечивается регулировочным кольцом 17.
Дифференциал предназначен для распределения крутящего момента между ведущими колесами автомобиля. Дифференциал позволяет ведущим колесам вращаться с разными скоростями при движении автомобиля на поворотах и по неровным дорогам.
На автомобиле применяется межколесный дифференциал конический, симметричный. Он распределяет крутящий момент поровну между ведущими колесами автомобиля.
Корпус 25 дифференциала установлен в подшипниках 11. Регулировка затяжки подшипников, а также зацепления зубьев ведущей 22 и ведомой 14 шестерен главной передачи осуществляется регулировочными гайками 10. Внутри корпуса дифференциала закреплена ось 23 с двумя сателлитами 13. Сателлиты находятся в постоянном зацеплении с шестернями полуосей 15, которые соединены со шлицевыми концами полуосей 9. Все шестерни дифференциала прямозубые.
Полуоси предназначены для передачи крутящего момента от дифференциала к ведущим колесам автомобиля.
На автомобиле применяются полуразгруженные полуоси. Они передают крутящий момент и воспринимают изгибающие моменты в вертикальной и горизонтальной плоскостях.
Полуось 9 выполнена в виде сплошного вала. Внутренний конец полуоси имеет шлицы, а наружный — фланец. Полуось внутренним концом связана с шестерней 15, находящейся в корпусе 25 дифференциала. Наружный конец полуоси установлен в подшипнике 3, который размещен во фланце 4 балки моста. К фланцу полуоси крепится болтами тормозной барабан 2 и колесо с шиной. От смещения полуось удерживается специальной пластиной 27, фиксирующей подшипник 3, которая вместе с тормозным щитом 28 прикреплена к фланцу 4 балки моста.
Задний мост в разрезе
1 – запорное кольцо подшипника;
2 – тормозная колодка;
3 – тормозной барабан;
4 – шпилька крепления колеса;
5 – колпак колеса;
6 – тормозной цилиндр;
7 – тормозной щит;
8 – подшипник полуоси;
9 – сальник полуоси;
10 – опорная чашка пружины;
11 – подшипник коробки дифференциала;
12 – сапун;
13 – коробка дифференциала;
14 – ведомая шестерня главной передачи;
15 – сателлит;
16 – полуосевая шестерня;
17 – болты крепления редуктора к балке заднего моста;
18 – подшипники ведущей шестерни;
19 – сальник ведущей шестерни;
20 – фланец;
21 – гайка ведущей шестерни;
22 – кольцо грязеотражательное;
23 – распорная втулка;
24 – регулировочное кольцо;
25 – ведущая шестерня;
26 – ось сателлитов;
27 – картер редуктора;
28 – балка заднего моста;
29 – полуось.
Вид на задний мост со стороны редуктора (вал привода заднего моста снят): 1
балка; 2 — фланец редуктора; 3 — гайка крепления фланца; 4 — картер редуктора; 5 винт крепления картера редуктора; 6 — пробка сливного отверстия
Задний мост состоит из балки, редуктора с дифференциалом и двух полуосей. Главная передача – гипоидная, ее шестерни подобраны по шуму и контакту, поэтому заменять их можно только в сборе (маркировка пары – 2106). Ведущая шестерня главной передачи выполнена заодно с валом (хвостовиком) и установлена в горловине редуктора на двух конических подшипниках. Наружные кольца подшипников запрессованы в гнезда горловины, а внутренние — надеты на хвостовик. Между внутренними кольцами установлена распорная втулка; при затягивании гайки хвостовика втулка деформируется, обеспечивая постоянный преднатяг подшипников.
Преднатяг подшипников контролируют по моменту проворачивания ведущей шестерни (другие детали при этом не устанавливаются). Для новых подшипников момент проворачивания должен быть в пределах 157–197 Н.см, для подшипников после пробега 30 км и более – 39,2–59,0 Н.см. При этом гайку хвостовика затягивают моментом 118–255 Н.м, периодически проверяя проворачивание ведущей шестерни. Если заданный момент проворачивания уже достигнут, а усилие затяжки гайки меньше 118 Н.м, необходимо заменить распорную втулку новой, так как старая деформирована слишком сильно. Замена втулки необходима и в том случае, когда момент проворачивания оказался выше допустимого (из-за невнимательности при затяжке).
Если главную пару или подшипники ведущей шестерни заменяют, необходимо заново подобрать толщину регулировочного кольца. Оно установлено на валу между ведущей шестерней и внутренним кольцом большого подшипника. Методика подбора кольца описана в разделе Разборка редуктора заднего моста.
Некоторые из неисправностей заднего моста
Ведомая шестерня главной передачи крепится к фланцу коробки дифференциала специальными болтами без шайб. Эти болты нельзя заменять какими-либо другими. Коробка дифференциала вращается в двух конических подшипниках. Их предварительный натяг, а также зазор между зубьями шестерен главной передачи регулируется гайками, завернутыми в разъемные постели подшипников. Полуосевые шестерни установлены в цилиндрических гнездах коробки дифференциала и опираются на нее через опорные шайбы. Эти шайбы подбираются по толщине так, чтобы зазор между зубьями сателлитов и полуосевых шестерен был в пределах 0–0,1 мм. Сателлиты установлены на оси с постоянным зацеплением с полуосевыми шестернями. На оси выполнены спиральные канавки для подвода смазки к трущимся поверхностям.
Полуось одним концом опирается на однорядный шариковый подшипник, установленный в гнезде балки заднего моста, а другим (шлицевым) концом входит в полуосевую шестерню. Внутреннее кольцо подшипника зафиксировано на полуоси запорным кольцом, установленным с натягом (горячая посадка). Наружное кольцо подшипника зафиксировано пластиной, которая вместе с маслоотражателем и щитом тормоза крепится четырьмя болтами с гайками к балке заднего моста.
В картер заднего моста заливают 1,3 л трансмиссионного масла класса качества GL-5 (практически – до нижней кромки заливного отверстия). Выходы полуосей из балки уплотнены сальниками. При негерметичности сальников масло отводится через маслоотражатель наружу тормозного щита – так оно не попадает на тормозные колодки. Сальник, установленный в горловине редуктора, работает по поверхности фланца. Между подшипником и фланцем установлен маслоотражатель. Подтекание масла из-под самоконтрящейся гайки крепления фланца (этой же гайкой регулируется преднатяг подшипников) указывает на ослабление ее затяжки. Эксплуатация автомобиля с незатянутой гайкой редуктора может привести к его поломке.
Для выравнивания давления снаружи и внутри картера заднего моста служит сапун, расположенный на балке заднего моста над редуктором. При каждом ТО проверяйте, не заклинен ли колпачок сапуна.
Видео
Доброго всем времени суток !
Не спеша собрал прототип нового заднего моста, на новаторство идеи не претендую.
За основу взят задний мост от автомобиля ВАЗ-2121 "Нива", выпуска до 1997-г. Выбор пал на "Нивовский" мост из-за большей ширины колеи, более "толстых" полуосей и более надёжных подшипников, тех же самых полуосей.
Что из себя являет собранный мост ?
Ответ на самом деле не сложный.
1) Картер моста ВАЗ-2121 доработанный, усиленный.
2) Полуоси — переточенные под разболтовку 4х98 (4х100) с установленными на них планшайбами для крепления задних дисковых тормозов. Изготовитель — XPAiN
3) Задние дисковые тормоза — взяты целиком от ВАЗ-2108, разумеется передние.
4) Тормозные магистрали — передние тормозные шланги от ВАЗ-2101 и самодельные тормозные трубки.
5) Редуктор заднего моста — главная пара с передаточным числом 4.78 производства LST, дисковая блокировка — IQ Racing
6) Редуктор заднего моста (резервный) — главная пара с передаточным числом 4.44, дисковая блокировка, детали изготовлены LST.
