В этой статье мы поговорим о том, что представляет собой втягивающее реле стартера и разберемся с его конструкцией на примере ВАЗ-2114. Кроме этого, мы рассмотрим его неполадки, а также возможные неисправности других элементов системы запуска двигателя, имеющие аналогичные признаки.
Конструкция пускового устройства и где на ВАЗ-2114 находится реле стартера

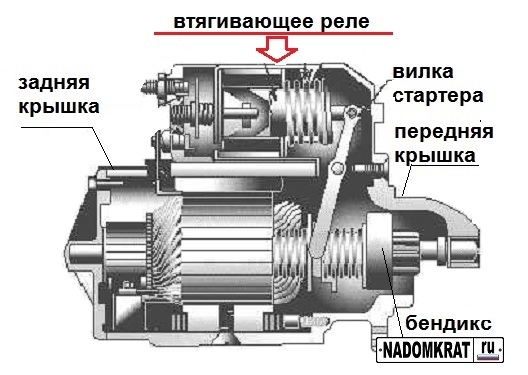

Стартер «четырнадцатой» представляет собой обычный электродвигатель постоянного тока, состоящий из:
- корпуса;
- четырехполюсного якоря (ротора);
- бендикса (обгонной муфты);
- втягивающего (тягового) реле.
Корпус устройства закрыт двумя крышками. В конструкции электродвигателя ему отведена роль статора. Внутри него расположен четырехполюсный якорь (вал с обмотками), вращающийся вокруг своей горизонтальной оси. Вал удерживается при помощи двух опорных подшипников, расположенных в корпусе двигателя.
Бендикс, или обгонная муфта – это механизм, который вводит в зацепление шестерню якоря с венцом маховика коленчатого вала. Он расположен в передней части ротора.
Где на ВАЗ-2114 находится реле стартера ? Оно расположено прямо на нем. Сверху. По сути, это не обычное, в нашем представлении, устройство, замыкающее контакты. Оно выполняет сразу две функции. Замыкает контакты обмотки якоря, а также приводит в движение бендикс с шестерней.
Конструкция втягивающего устройства
Втягивающее реле стартера состоит из:
- стального корпуса;
- эбонитовой крышки корпуса;
- якоря;
- втягивающей и удерживающей обмоток;
- штока с пружиной и контактным диском.
Принцип действия
При выключенном зажигании якорь, благодаря пружине, находится в выдвинутом положении. Шестерня бендикса, при этом, не зацеплена с венцом маховика. Когда мы поворачиваем ключ зажигания во второе положение, на контакты реле подается напряжение. Магнитное поле, создаваемое втягивающей катушкой, приводит в действие якорь. Он движется назад, сжимая пружину, и замыкает контакты, через которые напряжение поступает на стартер. Втягивающая обмотка в этот момент отключается, и включается удерживающая.
Во время движения якорь перемещает вилку по валу ротора. Она, в свою очередь, двигает бендикс, вводя шестерню в зацепление с маховиком. Когда мы отпускаем ключ зажигания, напряжение на удерживающую катушку перестает поступать, и якорь возвращается в исходное положение под воздействием пружины. Вилка, при этом, рассоединяет шестерню бендикса и венец маховика.
Признаки неисправности втягивающего реле
Неисправность тягового реле можно определить по следующим симптомам:
- при включении зажигания отсутствует характерный щелчок, сопровождающий перемещение якоря устройства в крайнее заднее положение (стартер не крутит, двигатель не заводится );
- щелчок раздается, но пусковое устройство не срабатывает;
- реле срабатывает, стартер запускает двигатель, но не отключается.
Если вы, включив зажигание, обнаружили, что двигатель не заводится, и при этом присутствует один из перечисленных признаков неисправности пускового устройства, попробуйте самостоятельно найти проблему. В некоторых случаях поломка может находиться на поверхности, и чтобы устранить ее, потребуется всего несколько минут.
Отсутствие щелчка втягивающего реле
Отсутствие щелчка может свидетельствовать о том, что либо на него не подается напряжение, либо же о проблемах с втягивающей обмоткой. В первую очередь проверяем проводку. Для этого визуально обследуем плюсовой провод, идущий к реле от аккумуляторной батареи, а после тонкий проводник от замка зажигания. Если есть возможность, проверьте величину напряжения вольтметром (мультиметром), присоединив его положительный щуп к тому выводу на реле, провод от которого идет на АКБ, а отрицательный к «массе». Прибор должен показывать напряжение батареи. Если этот показатель ниже, нужно искать проблему в проводке.
Если напряжение на реле поступает, попытайтесь запустить двигатель напрямую, без замка зажигания. Для этого отсоедините провод, идущий от него, и отверткой замкните контакты реле (вывод к АКБ и вывод к стартеру). Сработало? Разбирайтесь с контактной группой замка зажигания.
Щелчок есть, но стартер не крутит
Если при включении зажигания вы отчетливо слышите щелчок реле, проблема, скорее всего, в самом стартере. Возможно, износились щетки, или произошел обрыв в одной из обмоток. В любом случае дальнейшая диагностика без демонтажа устройства невозможна. При обнаружении обрыва обмоток пусковое устройство можно попытаться восстановить, доверив его специалистам по наматыванию обмоток. Если же дела с ним обстоят вообще плохо, лучше купить новый стартер 2114. Цена на него варьируется в пределах 3700-5000 рублей.
Реле срабатывает, стартер запускает двигатель, но не отключается
В этом случае проблему следует искать либо в обмотках реле, либо в его механике. Произвести точную диагностику устройства возможно лишь после его демонтажа. Чаще всего причиной подобной неисправности является пружина, которая в силу своей «усталости», не в силах оттолкнуть якорь в переднее положение.
Как заменить втягивающее реле стартера ВАЗ-2114
Теперь перейдем к процессу демонтажа и замены тягового реле «четырнадцатой». Сразу обозначим, что для этого лучше снять стартер в сборе. Так можно будет параллельно проверить состояние его щеточного узла и подшипников. Итак, процесс замены реле следующий:
- Снимаем минусовую клемму с аккумулятора.
- Отсоединяем провода от выводов реле и от вывода щеточного узла стартера.
- Откручиваем болты крепления стартера к картеру сцепления. Изымаем его из посадочного места.

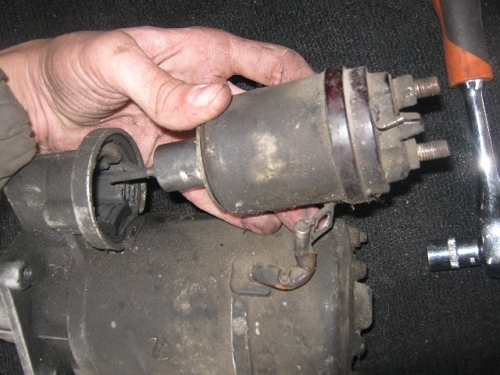

- Отворачиваем стяжные болты крепления реле.
- Отсоединяем реле от стартера, устанавливаем на его место новое.
- Монтаж производим в обратном порядке.
Другое реле
С тем, где на ВАЗ-2114 находится реле стартера и как его заменить, мы разобрались. Но в системе запуска двигателя есть еще одна деталь с аналогичным названием. Да-да, она также называется «реле стартера». Только дополнительное. И функция у него совсем другая. Дополнительное реле стартера служит для обеспечения безопасности всего пускового механизма. Без него щетки и обмотки якоря горели бы чуть ли не при каждом запуске.
Вы опять спросите, где на ВАЗ-2114 находится реле стартера ? На первых моделях «четырнадцатых» оно располагалось в подкапотном пространстве вверху на перегородке, разделяющей моторный отсек и салон. На новых ВАЗ-2114 его там нет. И некоторые «специалисты» с пеной у рта доказывают, что на автомобилях семейства «Самара»-2 оно вообще не предусмотрено.

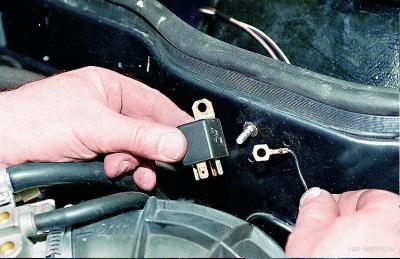

На самом деле дополнительное реле есть, вот только расположено оно под рулевой колонкой. Достаточно снять нижнюю часть пластикового кожуха, и вы сразу увидите его. Это обычное четырехконтактное реле с маркировкой 98.3777-10, защищающее цепь стартера. При возникновении проблем с запуском силового агрегата не поленитесь проверить и его.
Схема подключения
По фото определить где находится релюшка стартера на четырнадцатой модели ВАЗ не сложно. Этот элемент располагается непосредственно на стартере, имеет два провода:
- Первый красный и тонкий, через него проходит малый ток от замка зажигания;
- Второй толстый положительный, идет от аккумуляторной батареи.
Как оно работает
Работает устройство следующим образом:
- Аккумулятор подает питание на катушку стартера;
- Катушка действует на якорь за счет воздействия магнитного пола;
- Якорь двигается и сжимает возвратную пружину;
- Это приводит к тому, что бендикс сопрягается со шлицами, расположенными на маховике;
- Когда элементы контакта замыкаются, втягивающая обмотка лишается питания, а якорь удерживается внутри системы благодаря магнитному полю;
- После замыкания контактов и запуска двигателя, питание перестает идти на катушку-держатель, а якорь возвращается на место из-за воздействия пружины. В итоге бендикс расцепляется.
Неисправности и их симптомы
Поиск несправностей
Но вовсе не обязательно разбирать узел, чтобы распознать признаки неисправного втягивающего реле. Выглядят они следующим образом:
- Двигатель работает, но стартер все равно крутит. При этом звук слишком громкий и нехарактерный;
- При включении зажигания стартер не крутится, хотя реле издало характерный щелчок;
- Зажигание включилось, но стартер работает в холостую, двигатель не реагирует.
Все это говорит о том, что велика вероятность поломки вашей релюшки на ВАЗ 2114. Следовательно, его необходимо снять и установить новый элемент на место поврежденного.
Демонтаж и замена
Чтобы удобнее было выполнять замену реле, рекомендуется не полениться и все же снять сам стартер. Это позволит одновременно с заменой релюшки выполнить проверку состояния стартера.
Описанная ниже процедура снятия касается сборного реле, у которого есть возможность заменить отдельные элементы конструкции.
- Отключите минусовую клемму с аккумулятора.
- Отключите красную клемму с релюхи. Это провод красного цвета.
- С помощью ключа на 8 миллиметров открутите гайку крепления щеточного узла. Ее вы найдете сзади реле.
- Снимите контакт, который удерживала эта гайка.
- Открутите крепеж втягивающего реле к массе. Речь идет о стяжных болтах.
- Далее необходимо демонтировать силовой провод, после чего вытаскивается само реле.
- С торцевой части откручиваются крепежные гайки, что позволяет снять верхнюю часть реле.
- Сердечник релюшки желательно сразу заменить на новый.
- Поставьте новое реле.
- Действуя строго в обратной последовательности, соберите узел, что позволит вам завершить замену агрегата.
- Рассоединяя релюху на две его составные части, обязательно следите за тем, чтобы не выскользнул сердечник, и не выскочила пружинка.
Отличия между поломкой стартера и реле
Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».
- Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
- Конструкция устройства имеет медные болты и языковидный элемент;
- К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
- При наличии контакта, втягивающее реле щелкает и включается в работу;
- Если нет, тогда придется отправляться в магазин за новым реле.
Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.
Цена вопроса
Приобрести новое втягивающее реле для ВАЗ 2114 — это не такая уж и большая финансовая потеря. В зависимости от региона и магазина, где вы приобретаете запчасть, ценники могут составлять в пределах 300-600 рублей.
Некоторое время назад (около полугода) стал хандрить стартер — сначала бендикс стал подавать голос, потом втягивающее залипать… Ну да ладно, как говорят — машина совершеннолетняя, можно тр**аться сколько угодно… годы и пробег привели к мысли поставить новый стартер. Купил/поставил — всё хорошо, стартер — зверь, крутит — движок с подушек сворачивает… Все счастливы… До поры, до времени.
Через несколько месяцев, заскочив как-то на заправку, при запуске вместо крутящего двигатель стартера услышал лишь сухой щелчок… и второй, и третий, и ещё… Н-н-не-е-а… Завелась только с пол-заправщика, спасибо ему за помощь.
До свободных выходных стартер бастовал ещё раза четыре, причём именно после короткой остановки (на заправке, у магаза и т.п.), а после долгой стоянки (ночь, работа) заводилась очень бодро — как обычно. За это время у меня почти полностью сгорело жало отвёртки, которая стала "вторым ключом зажигания" на момент щёлканья))) и появилась "боязнь заправок" — постоянно мысли в голове — сука, сейчас не заведётся…)
Полазил по мурзилке, по вай-фаю в поиске подобной проблемы… везде одно и тоже — аккумулятор, замок зажигания, стартер — вот вся цепь, больше ничего нет, проблема где-то тут… Снял почти новый стартер и разобрал его, в надежде на "запчасти говно", "хреново пропаянные и окислившиеся контакты" и т.п. Но нет — всё в норме, всё чисто, пропаяно офигенно… Собрал — поставил, попутно зачистив все возможные контакты, массы и т.д.
Через пару дней опять раздался сухой щелчок, как гром среди бела дня — у меня задёргалась бровь, щёлкающий звук стал мерещиться мне в каждом шорохе… Всё перебрано, зачищено, где надо — замазано, осталось только камушки с протектора выковырять на всякий случай)
Додумался — звоню электрику, мол, так и так — такая хрень, давай лечить…:
— Реле стартера замени сначала, если не поможет приезжай — будем делать
— Втягивающее? Новое, перебранное…
— Нет, не втягивающее — обычное реле на стартер, 4-х контактное…
— У меня его нет…
— Есть!
— Нету…
— Есть, ёпта! Под панелью, в районе ручки открывания капота, рядом с реле зажигания и задних птф…
— О-кей, гугл… ща гляну.
Иду к машине, кланяюсь в педальки, заглядываю в закрома… Ёкарный бабай! Нигде, блин — ни в мурзилке, ни на одном форуме не видел инфы об этом реле, грёбаный гебастос…
Спора нет — я может где-то и затупил, но реле стартера на "самарах", видимо, есть)) Может кому и пригодится…)
