Замена ступицы ниссан кашкай

СОДЕРЖАНИЕ
1 622 просмотров
21 января 2020

От исправности каждой детали ходовой части автомобиля зависит не только безаварийность его эксплуатации, но и безопасность самого водителя. Даже такой незаметный элемент, как ступичный подшипник, во многом определяет работоспособность и управляемость транспортного средства. На автомобилях Nissan Qashqai используются радиально-упорные подшипники, являющиеся, по сути, одним целым со ступичным механизмом. Примечательно, что до 2007 года этот узел на Qashqai был разборным, т.е. подшипник можно было заменить отдельно от ступицы.

Общие сведения

Ступица предназначена для фиксации колеса транспортного средства на оси вращения (цапфе) или балке моста. Данный элемент крепится к поворотному кулаку, который соединен с амортизационной стойкой. Стойка, в свою очередь, крепится к кузову автомобиля.

Ступица обеспечивает не только крепление колес, но и их вращение. Через нее передается вращательный момент оси коленвала на колесо. Если колеса являются ведущими, она представляет собой элемент трансмиссии автомобиля.

Ступичный подшипник обеспечивает соединение колеса со ступицей или поворотным кулаком. Кроме этого, он выполняет следующие функции:

  • минимизирует силы трения во время передачи вращательного момента;
  • распределяет радиальные и осевые нагрузки, идущие от колеса на ось и подвеску автомобиля (и обратно);
  • разгружает полуоси ведущего моста.

В автомобилях Ниссан Кашкай средний срок службы подшипников варьируется от 60 до 100 тысяч километров пробега.

Эксплуатация автомобиля с неисправным ступичным подшипником довольно опасна. В таких случаях возрастает риск потери контроля и управляемости транспортного средства на трассе.

Признаки неисправности узла

О том, что автовладельца в скором времени ожидает замена ступичного подшипника Ниссан Кашкай, могут указывать такие признаки как:

  • отчетливый гул при скорости 40-80 км/ч со стороны неисправности;
  • вибрация руля, педали газа и кузова без объективных на то причин;
  • посторонние стуки в подвеске;
  • уход машину в сторону при движении (примерно так же, как при неправильном сход-развале);
  • хруст, «бульканье», иные посторонние звуки с неисправной стороны.

Самый главный и частый симптом, свидетельствующий о неисправности подшипника – монотонный раскатистый гул, нарастающий при наборе скорости. Некоторые автовладельцы сравнивают его с ревом двигателя реактивного самолета.

Диагностика

Установить, с какой стороны раздается неприятный звук, можно во время движения авто, периодически сменяя скорость, поворачивая и притормаживая. Опытные владельцы Nissan Qashqai утверждают, что определить неисправную сторону можно на поворотах. Считается, что при повороте на «проблемную» сторону, гул обычно становится тише или исчезает.

Оценить степень и характер проблемы вручную можно следующим образом:

  • авто выставляют на ровную поверхность;
  • руками раскачивают по вертикали колесо в верхней точке.

Ощутимый люфт колеса и странный хруст почти всегда указывают на износ ступичного подшипника.

Получить более точную информацию о состоянии узла можно и таким способом:

  • на диагностируемой стороне автомобиля устанавливают домкрат, поднимают машину;
  • вращают колесо, придавая ему максимальное ускорение.

Если во время вращения со стороны колеса будет слышен хруст или другие посторонние звуки, это свидетельствует о неисправности или износе подшипника.

Переднеприводные автомобили можно продиагностировать на подъемнике. Для этого после поднятия машины заводят мотор, включают передачу и разгоняют колеса до 3500-4000 оборотов. После заглушки двигателя с неисправной стороны послышится монотонный гул, скрип или хруст. Также на наличие проблемы укажет заметный люфт при раскачке и расшатывании колеса.

Детали на замену

При выходе из строя данного узла ходовой части рекомендуется использовать на замену оригинальные детали Nissan. В качестве альтернативы также могут подойти изделия от японских брендов Justdrive и YNXauto, немецкого Optimal или шведского SKF. Популярностью у владельцев Ниссан Кашкай пользуются ступицы SKF VKBA 6996, GH 32960.

Процедура замены передней ступицы

Замена передней ступицы предусматривает выполнение следующих действий, а именно таких как:

  1. задние колеса автомобиля фиксируют противооткатными упорами;

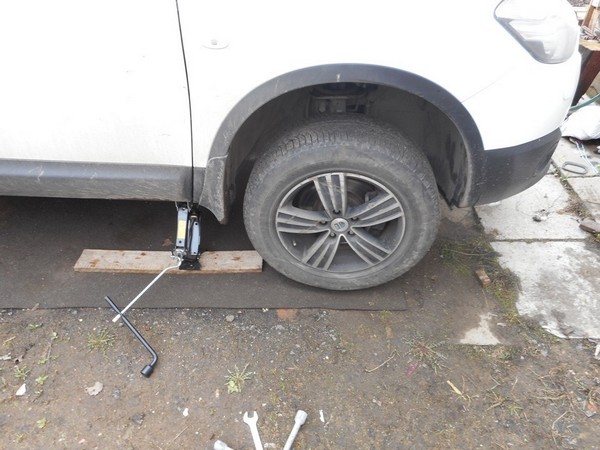

  2. поднимают переднюю части машины домкратом, снимают колесо;
  3. блокируют тормозной диск отверткой;
  4. отворачивают ступичную гайку;
  5. откручивают стойку от поворотного кулака;
  6. откручивают гайку ШРУСА и вынимают его из ступицы;
  7. ослабляют палец шаровой, снимают поворотный кулак;
  8. выбивают старую ступицу;
  9. закрепляют кулак для затяжки крепежных болтов ступицы.

Установку новой ступицы производят в обратной последовательности. Рекомендуется шлицы ШРУСа и все резьбовые соединения обработать смазкой («Литолом»).

Замена задней ступицы

Для замены задней ступицы фиксируют передние колеса автомобиля противооткатными упорами и снимают колесо.

  1. разгибают и извлекают шплинт гайки ступицы колеса;
  2. отворачивают гайку крепления;
  3. снимают тормозной диск;
  4. откручивают ступицу от рычага подвески;
  5. постукивая по оси привода, немного сдвигают ее назад;
  6. снимают ступицу вместе с механизмом стояночного тормоза и разделяют их;
  7. устанавливают новую деталь.

Сборку узла выполняют в обратной последовательности.

Чтобы заменить ступичный подшипник Ниссан Кашкай, выполняют все те же действия по разборке узла. При помощи оправки, молотка или кувалды подшипник выбивают (выпрессовывают), после чего устанавливают новый.

Для замены рекомендуется использовать фирменные подшипники Nissan. Если такой возможности нет, опытные автолюбители рекомендуют воспользоваться комплектующими от компаний SNR, KOYO, NTN.

Полезное видео


Производя разборку узла с целью замены изношенных или поломанных деталей, следует учитывать состояние остальных элементов. Специалисты сервисных центров утверждают, что после замены одной ступицы или подшипника на новые, комплектующие соседних узлов часто выходят из строя всего через несколько месяцев. По этой причине рекомендуется осуществлять замену комплектующих всех узлов одновременно с ремонтом неисправного.

Читайте также:  Замена пыльника шруса пежо 206

Ступичный подшипник Кашкай первого и второго поколений подлежит замене при появлении характерных признаков. Как выявить неисправность на кроссоверах и произвести все необходимые работы. Детальные инструкции помогут осуществить всю процедуру своими руками.

Замена передней ступицы Кашкая первого поколения

Произвести замену только ступичных подшипников на передних колесах японского автомобиля не удастся, поскольку единая деталь не разбирается. Узел необходимо демонтировать и менять полностью. Для проведения работ понадобятся такие инструменты – набор ключей и накидных головок, пассатижи, ключ для откручивания колесных болтов.

На кроссовере Кашкай первого поколения (кузов j10) правая ступица вместе с подшипником извлекается следующим образом:

  • Автомобиль надежно выставляется при помощи стояночного тормоза и противооткатных упоров. Болты, фиксирующие колеса предварительно ослабляются (так их будет легче открутить после подъема). Передняя часть авто приподнимается домкратом, устанавливается на опору, колеса демонтируются.
  • Убирается шплинт, страхующий ступичную гайку. Для этого разгибаются его усики. На диске убирается декоративная заглушка, колесо возвращается на место. Авто опускается.
  • Ослабляется ступичная гайка. Машина вновь поднимается и ставится на опоры. Снимаются колесо, откручивается крепежная гайка. Демонтируется суппорт передних тормозов (без отсоединения тормозного шланга).
  • Убирается тормозной диск. Ступичные болты выкручиваются до конца, деталь в сборе снимается.

Подшипник ступицы передний Кашкай j10 меняется вместе с основной деталью, даже если проблема в работе узла кроется только в нем.

В продаже можно встретить следующие варианты запчастей:

  • SKF VKBA6996 (артикул передней ступицы) – шведский бренд;
  • ILJIN IJ143011 (артикул передней ступицы) – корейский бренд.

Действия повторяются на левой стороне японского автомобиля Nissan Qashqai.

Замена задней ступицы J10

Если гудит подшипник ступицы Кашкай, его придется сменить на новый. Причем приобретается и устанавливается деталь в сборе, как и в случае с передним узлом.

Замена ступичного подшипника Кашкай в кузове первого поколения производится в такой последовательности:

  • От минусовой клеммы АКБ отсоединяется провод. Колесные болты ослабляются. Кроссовер надежно выставляется при помощи ручника и башмаков, которые устанавливаются под передние колеса.
  • Колесо снимается с посадочного места. Разгибается и извлекается шплинт. Крепежный элемент задней ступицы откручивается.
  • Убирается суппорт, тормозной диск и датчик, контролирующий скорость вращения колеса (предварительно откручивается удерживающий его болт).
  • Четыре крепежных элемента ступичного подшипника выкручиваются, деталь снимается для установки на ее место новой.

Аналогичные действия выполняются и на другой стороне.

Замена заднего ступичного элемента Qashqai J11

Задняя ступица Кашкай второго поколения (кузов j11) при неисправном подшипнике меняется полностью. Для проведения работ по замене понадобятся инструменты: набор головок и ключей, звездочка (T25), удлинители для торцевых головок, вороток, щетка для очистки металлических поверхностей.

Замена заднего ступичного подшипника Кашкай j11 осуществляется следующим образом:

  • Авто поднимается домкратом. Снимается колесо, тормозной суппорт, диск (для этого нужна звездочка) и датчик антиблокировочной системы.
  • Откручивается деталь в сборе. Посадочное место тщательно очищается при помощи щетки.
  • Новый элемент монтируется на место, причем действия выполняются в обратном порядке. Вороток понадобится для фиксации детали с обратной (внутренней) стороны.

Существенных различий в замене узла, отвечающего за посадку автомобильного колеса на ось, на кроссоверах Кашкай первого и второго поколений, нет. Запчасть приобретается в сборе, благо ее ресурс позволяет менять ее не так часто. Об изношенности элементов будут говорить характерные признаки.

Причины и признаки износа

Среди причин, приведших к износу ступичных подшипников Кашкай, можно выделить основные:

  • большой пробег приводит к естественному сокращению ресурса детали;
  • утрата герметичности за счет повреждений защитного кожуха (смазка выходит, срок службы сокращается);
  • регулярная езда по ямам (быстрее изнашиваются отдельные части подвески).

Характерные признаки, указывающие на факт поломки подшипника Кашкай:

  • хрустящий сухой звук говорит о разбитой обойме и выскочивших металлических шариках, не распределенных равномерно;
  • вибрация в руль и кузов свидетельствует о сильном износе обоймы (оставление проблемы без внимания чревато «клином» во время езды);
  • авто забирает в одну сторону (отсутствие синхронности во вращении приводит к тому, что машину тянет вправо или влево).

Заключение

Ступичный подшипник Кашкай – элемент, отвечающий за крепление колеса к ступице. С ней он представляет единый неразборный узел, поэтому запчасть покупается и монтируется в сборе. При соблюдении элементарных правил безопасности самостоятельный ремонт не вызовет сложностей.

1. Замена ступичного подшипника Nissan Qashqai

Загудел подшипник ступицы с водительской стороны, сильный гул отдавал в полы. Заменил на станции за 1000 р. + 3500р. подшипник Optimal. Сначала хотел сам поменять потом обнаружил, что нет подходящего инструмента головки на 32 (300р. в магазине) да и рычагов различных тоже нет. Не зря все проделал на станции, так как все гайки были сильно прикипевшими, мастер очень долго возился со ступичной гайкой, несколько разных головок пробовал с различными рычагами, даже трубу длинную принес с приваренной на конце головкой под гайку ступицы, в итоге победил ее

гайка ступичная шла в комплекте Optimal — она не подходит так как из-за верхней юбочки не вставится шпилька, закрывает отверстие под шпильку

Читайте также:  Подиумы под колонки 6х9

Кстати! Не получилось открутить ступицу, не снимая нижней шаровой, с стороны водителя два болта нормально открутились, а со стороны переднего бампера ключи и головки становились вкривь

После замены ступицы на станции проехал я 500-700 км и ступица загудела с новой силой, еще сильнее чем старая не исправная ступица.
OPTIMAL — г@вн0 ! Купил ступицу данного производителя особо не изучая вопрос, по форумам, какую ступицу лучше взять. Просто прочитал, что Optimal немецкий производитель и вроде бы все нормально, но не тут то было…после того как я уже наученный горьким опытом полез изучать вопрос по ступицам и по их производителям выяснил, что, в одной из статей сейчас даже не помню где именно написано — что Optimal лет 10 назад был качественным производителем запчастей, на сегодняшний день это фирма упаковщик которая находится в Польше и пихает под своим брендом не качественный Китай.
По ступицам которые рекомендуют — SKF, INA и т. п.
Менял ступицу уже сам, ничего сложного, управился в одного за 2 часа.
— снимаем колесо
— откручиваем ступичную гайку (головка на 32 под лом, зажимаем тормоз, я поставил палку на педаль тормоза в распор)
— извлекаем датчик АБС

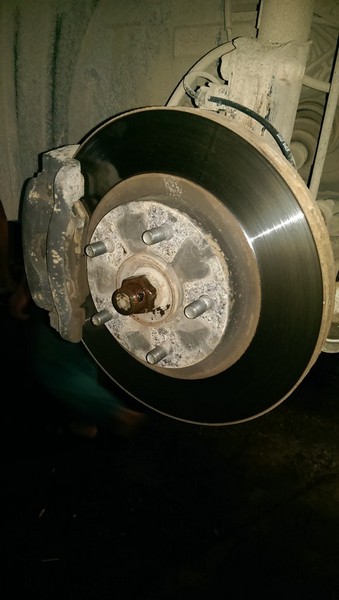

— откручиваем суппорт и снимаем тормозной диск
— откручиваем зажим нижней шаровой, аккуратно выстукиваем палец шаровой из зажима
— извлекаем привод из ступицы (тянем на себя стойку, а привод с гранатой от себя)

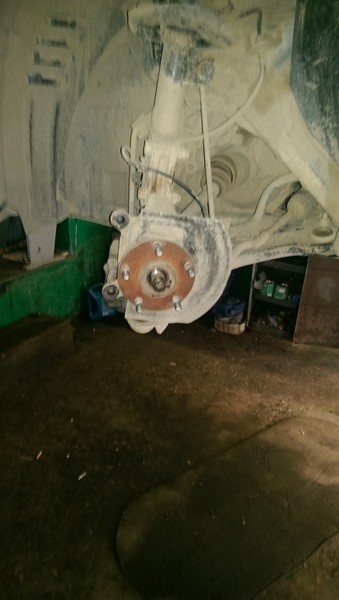

— откручиваем ступицу
— все… и потом в обратном порядке собираем

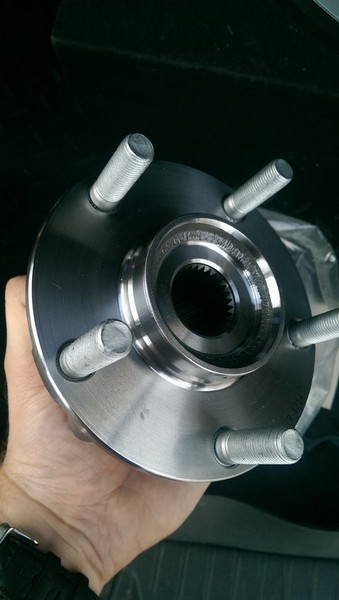

Теперь SKF

у SKF слева, есть сальник черный резиновый, на Optimal его нет

кольцо датчика АБС все в смазке, которую выдавило из подшипника

проехал уже 1200 км, пока все отлично

2. Профилактическая смазка ступицы Nissan Qashqai

После продолжительный экспериментов, он всё таки найден — СПОСОБ СМАЗКИ на разборной ступицы NISSAN QASHQAI .
Смазка производится в целях увеличения продолжительности эксплуатации данного узла.
Смазку производил обычным нагнетательным шприцом, правда после не большого усовершенствования.
Эксперименту подвергалась не исправная гудевшая ступица.
Со ступицы удаляется защитное кольцо, индукционное задающее кольцо датчика АВС и в зазор между внутренней обоймой (собственно ступицей) и пластиковым кольцом прессованным во внешнюю обойму (собственно фланец крепления к кулаку) нагнеталась смазка.

А это его не большое усовершенствование.

НУ А ЭТО РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТА!

Теперь пора переходить к экспериментам на "людях"

Несколько дней назад менял левую ступицу (FEBEST) отходившую 44000, справа стоит такая же и отходила она чуть больше 30000…хочу снять, посмотреть, промыть, смазать…думаю, пора её "полечить".

3. Причины недолговечности ступицы Nissan Qashqai

Привезли мне ступицу SKF. Вчера после работы заменил. На всё ушло, с перекурами и кофепаузами около 3 часов.
Можно было справиться и быстрее, но так получается, что света у меня в гараже нет, а потому работал с головным (китайским) фонариком, работал один, без помощника, да особо и не спешил, делал всё с чувством с толком с расстановкой. Получал удовольствие от процесса, так как люблю ковыряться с машиной. Все крепления и сопряжения обильно промазывал специальной (водостойкой смазкой), чтоб в следующий раз не было проблем с демонтажем. Ведь надёжность такого узла как ступица у наших с вами железных коней — это притча во языцех, что для большинства владельцев кашкаев не новость (так сказать детская болезнь). Ниже я попробую разобраться в причинах столь низкой надежности данного узла.
Хочу отметить один нюанс, некоторые владельцы после замены ступицы пулей летят на регулировку СХОЖДЕНИЯ. Я этого не делал и делать не собираюсь. Так как считаю это совершенно не нужным. До замены у меня схождение было в норме, а замена ступицы не влечёт изменение длины рулевых тяг, которыми и регулируется схождение передних колес. Другие же углы установки передних колес, как-то угол продольного наклона оси поворота колеса, угол развала не регулируются так как это не предусмотрено конструкцией автомобиля. (Тут уж если есть отклонения от номинального показателя то надо менять изношенные или повреждённые детали).
Фотки процесса не делал, так как считаю излишним создавать клонов того, что на драйве и без меня пруд пруди.
Было бы желание и можно найти дюжину очень подробных и умелых фотоотчётов.

И так переходим к главному вопросу, ради которого и создавалась эта запись в БЖ.

Низкая надёжность такого узла, как ступица
Начну немного с теории.
Ступица колеса — деталь, предназначена для установки колеса автомобиля на ось, именуемой цапфой. Подшипники ступицы, в таком соединении, являются ключевым элементом не только ступицы, но и всей ходовой части в целом, так как именно они отвечают за управляемость автомобилем и во многом обеспечивают безопасность водителя. В современных автомобилях подшипник ступицы – это всегда подшипник качения, который состоит из двух колец (наружное и внутреннее) и распределяющего сепаратора, призванного удерживать на траектории и распределять по подшипнику тела качения, которыми выступают шарики, ролики или другие детали. Все большее распространение приобретает схема с шариковыми радиально-упорными подшипниками, являющимися неотъемлемым элементом ступицы. Вот и на Nissan Qashqai применена та же самая схема, то есть подшипник и ступица представляют собой единое целое. Сама
ступица с фланцем крепления тормозного диска выступает как внутренняя обойма подшипника, а внешняя обойма выполнена в виде фланца для крепления к поворотному кулаку.
В современных моделях с электронным управлением системами, ступица колеса совмещена с системой ABS, а также датчиками скорости оборотов колес.
Схематически это можно представить так

Читайте также:  Восьмиместные автомобили все марки

Ступица с активным датчиком АВС работающим по принципу эффекта Холла. Красная стрелка — датчик, Зелёная — задающий индукционный диск

Задающий индукционный диск по всей своей длине имеет попеременно повторяющие разно полюсные полярности

Такие ступицы изготавливаются полностью закрытыми, они не являются разборными и ремонтопригодными, а их срок эксплуатации равен продолжительности использования автомобиля. А ВОТ С ПОСЛЕДНИМ УТВЕРЖДЕНИЕМ ПОЗВОЛЬТЕ НЕ СОГЛАСИТЬСЯ.
Так вот специфика использования активных датчиков АВС связана с тем что на них надо подавать напряжение. Но они намного лучше пассивных датчиков, которые используют в качестве задающего диска зубчатые венцы расположенные или на самих ступицах или на ШРУСах приводов.
Активные датчики значительно менее чувствительны к колебаниям величины зазора между датчиком и задающим диском, а точность измерений меньше зависит от частоты вращения. Важным преимуществом так же является высокая точность определения низких скоростей вращения.
Вот именно такие активные датчики и используются на Qashqai (и только в моделях 4WD на задних ступицах ещё используются пассивные датчики). Но надо заметить, что сила этих датчиков оборачивается слабостью надёжности ступицы. Так в чём же проблема? Посмотрим на фото. Вот она вышедшая из строя моя ступица

Чёрной стрелкой обозначено защитное кольцо, красной защитное уплотнение собственно подшипника, это уплотнение само по себе и является индукционным задающим диском датчика АВС

А принцип действия задающего диска такой, что он должен вращаться вместе с внутренней обоймой — собственно ступицей и не задевать за внешнюю обойму — фланец крепления к кулаку, это обеспечивается определённым зазором между диском и внешней обоймой (Это хорошо видно на следующем фото) Я свободно вставляю нож под диск и извлекаю его.

Извлечение индукционного задающего диска

Вид на сепаратор со следами уже не смазки, а грязи.

А под диском сразу же открывается свободный доступ к пластиковому сепаратору, удерживающему шарики подшипника. Другой защиты подшипника нет. Так вот наличие этого зазора говорит о том, что данный узел ступица-подшипник нельзя назвать закрытым. А, следовательно, о какой долговечности может идти речь. Когда в подшипник практически свободно может попадать грязь, пыль и уж тем более влага. А когда в подшипник попала влага, то смазка уже не выполняет своей функции и за счет увеличения трения износ подшипника, это дело времени. (может через 1000 км, а может через 15000 км — всё зависит от стойкости смазки)
Как мы видим шариковый, радиально-упорный подшипник, являющийся неотъемлемым элементом ступицы практически не имеет защиты, за исключением защитной шайбы зазор между которой и поворотным кулаком такой, что можно вставить отвёртку (что иногда и делают для её удаления, при извлечении ступицы без повреждения датчика, когда он закисает)

Зазор между кулаком и защитной шайбой ступицы

ВЫВОД
Слабая надёжность узла ступица-подшипник — это не качество изготовления его тем или иным производителем, а конструктивный дефект данного узла. Ведь как оригиналы, так не оригиналы имеют одну и туже конструкцию. А время, которое в большей или меньшей степени проживает ступица зависит, скорее от качества используемой смазки. Ведь очевидно более влагоустойчивая смазка способствует более продолжительной жизни ступицы.
Резюме Как же повысить надежность данного узла. 1. Уплотнение подшипника сделать надежным, а задающий диск установить вместо защитной шайбы (тем более, она также вращается со ступицей, да и как говорилось выше зазор между датчиком и диском не проблема для активных датчиков). 2. Либо сделать как на ВАЗах на кулаке отлив, а на ШРУСе устанавливать Г-образную защитную шайбу (но это уже сложнее так у нас мешают болты крепления ступицы к кулаку.

Всё выше изложенное касается ступиц которые используют активный датчик АВС, и интегрированный в ступицу индукционный задающий диск — это передние ступицы, и задние ступицы моделей 2WD.
Задние ступицы моделей 4WD такой болезнью не страдают (их в полной мере можно назвать подшипниками закрытого типа (фото ниже).

Задняя ступица моделей 4WD (использующие пассивный датчик АВС и в качестве задающего диска зубчатый венец на наружном ШРУСе приводного вала

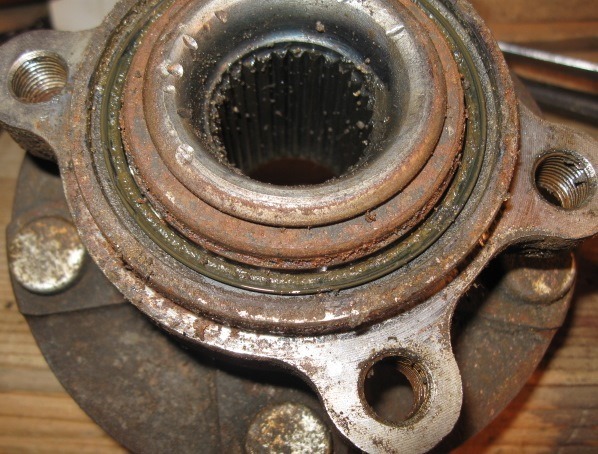

Напоследок вот такой износ в моей ступице

Толщина ножа около миллиметра …

https://www.drive2.ru/l/5734332/, https://www.drive2.ru/l/5761431/, https://www.drive2.ru/l/7156672/, https://www.drive2.ru/l/7553338/

Замена отбойников в Nissan Qashqai

Задача: заменить отбойники на ниссан кашкай. Этот мануал подойдет тем, кто захочет менять передние стойки, опорный
