Вам потребуются: ключ для гаек колес, пассатижи, отвертка с плоским лезвием, раздвижные пассатижи.
Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,4 мм.
Замените колодки в следующих случаях:
- толщина фрикционных накладок менее допустимой;
- поверхность накладок замаслена;
- фрикционная накладка непрочно соединена с основанием;
- накладки имеют глубокие борозды и сколы.
ПРЕДУПРЕЖДЕНИЯ: Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.
Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.
1. Включите I передачу в механической коробке передач или установите рычаг селектора управления автоматической коробкой передач в положение «Р» (парковка) и установите упорные бруски под передние колеса.
2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
3. Вывесите заднее колесо и установите заднюю часть автомобиля со стороны заменяемых тормозных колодок на опору. Снимите заднее колесо.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на отметке «МАХ» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

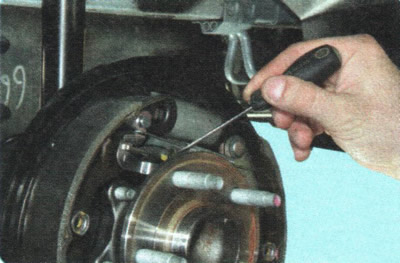

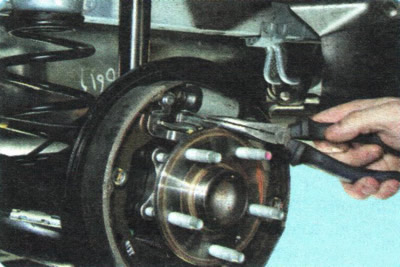

6. Наверните гайку регулятора зазоров до конца на резьбовой хвостовик распорной планки отверткой, опирая ее на край ступицы, как показано на фото.

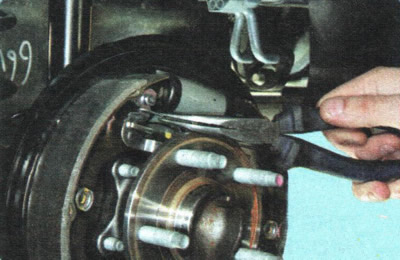

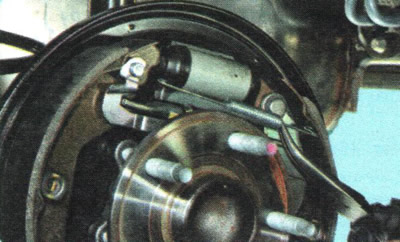

7. Захватите пассатижами отогнутый конец верхней стяжной пружины.
8. . снимите его с паза серьги механизма регулировки зазора.
9. . и снимите верхнюю стяжную пружину.
ПРЕДУПРЕЖДЕНИЕ: При работе пассатижами будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

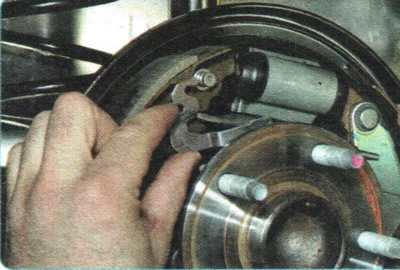

10. Снимите серьгу механизма регулировки зазоров.
11. . и распорную планку.

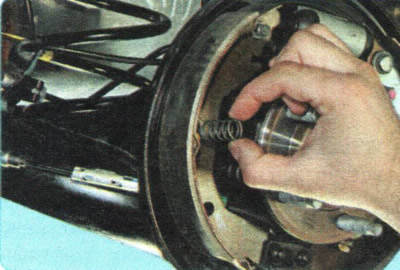

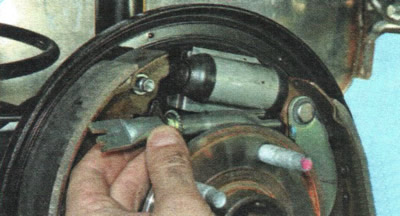

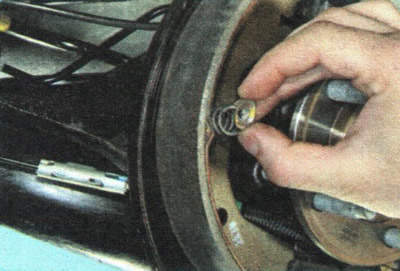

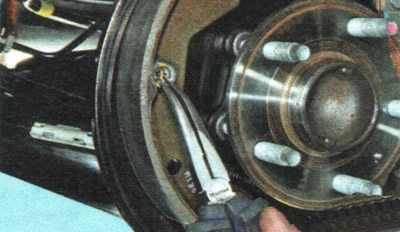

12. Удерживая хвостовик опорной стойки пассатижами, нажмите на шайбу, поверните ее на 90°.
13. . и снимите шайбу.
15. . и опорную стойку передней колодки.
16. Аналогично снимите шайбу, пружину и опорную стойку задней колодки.

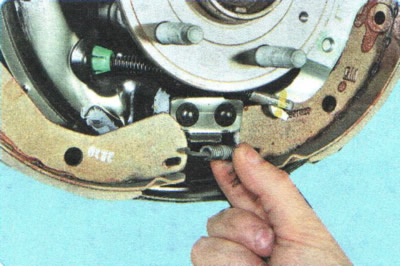

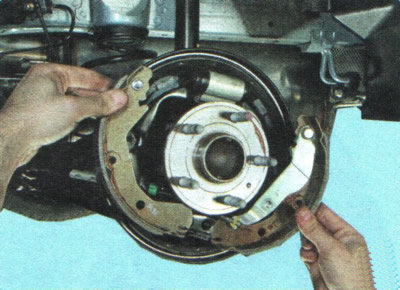

17. Преодолевая сопротивление нижней стяжной пружины, выведите носки тормозных колодок из-за ограничителя нижнего упора, чтобы ослабить натяжение пружины.
ПРЕДУПРЕЖДЕНИЕ: Сразу же после снятия колодок со щита тормоза закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

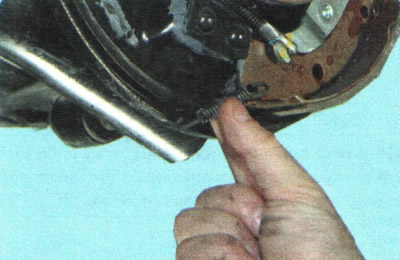

18. Отсоединив отогнутый конец нижней стяжной пружины от передней колодки, снимите колодку.

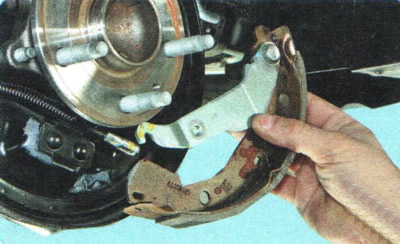

20. Выведите наконечник троса привода стояночного тормоза из прорези разжимного рычага и снимите заднюю тормозную колодку.

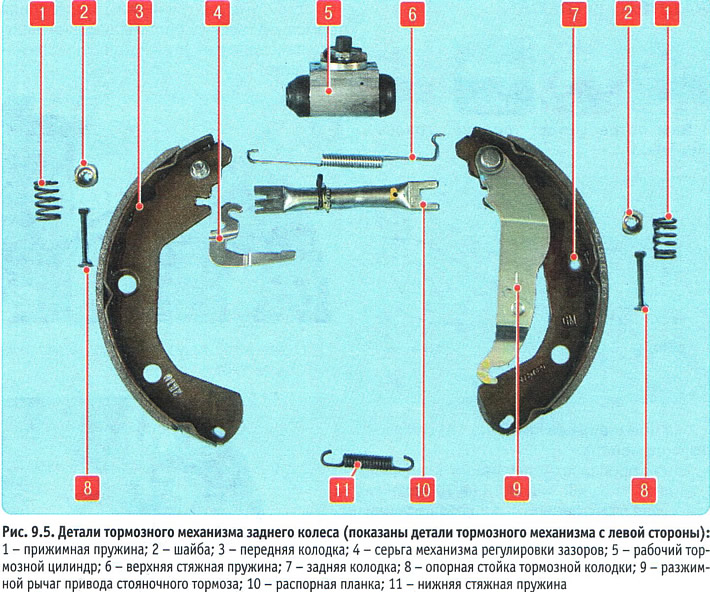

21. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.5). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.
ПОЛЕЗНЫЙ СОВЕТ: При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, шайбы и опорные стойки.

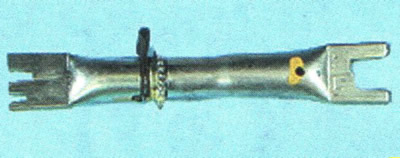

ПРИМЕЧАНИЯ: Детали распорной планки с регулятором зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма. На левом регуляторе зазора левая резьба, на правом – правая.

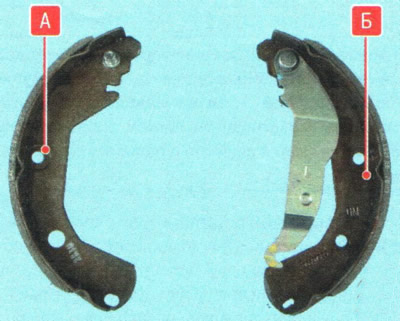

Передняя А и задняя Б колодки заднего тормозного механизма разные по конструкции (у передней колодки вместо пальца для присоединения разжимного рычага установлена ось серьги механизма регулировки зазоров). Помимо этого задние тормозные колодки в сборе с разжимными рычагами различаются как левая и правая.

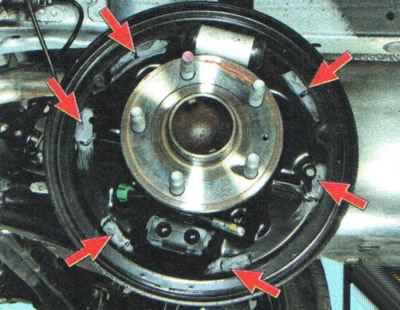

22. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.
ПОЛЕЗНЫЙ СОВЕТ: Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.
23. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.
ПРЕДУПРЕЖДЕНИЕ: Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.
25. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.
26. Установите на место колесо. Проверьте легкость его вращения.
27. Аналогично замените тормозные колодки тормозного механизма другого колеса.
28. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
Домкратом поднял левое заднее колесо автомобиля, открутив 4 гайки, снял его. Перед глазами был барабан с четырьмя шпильками и заводской заглушкой посередине, прикрывающей гайку ступицы.
Вынул заводскую заглушку гайки ступицы плоской отверткой…
Под ней была чистая, новая гайка, застопоренная на оси в небольшом потае ступицы…
Самостоятельная замена задних тормозных колодок в Шевроле Авео также как и замена передних тормозных колодок под силу даже начинающему автомобилисту. Достаточно иметь минимум инструмента и несколько часов свободного времени.
Задние тормозные колодки в Шевроле Авео выхаживают около 80-90 тыс.км, однако бывают исключения, например, на 50-60 тыс.км. случаются отрывы тормозных накладок от колодок.
Прежде чем приступать к замене задних колодок, предлагаем ознакомиться с принципом работы задних барабанных тормозов
Инструмент для замены тормозных колодок
Для того чтобы произвести замену задних тормозных колодок в барабанных тормозах Шевроле Авео вам понадобятся следующие инструменты:
Порядок действий по замене задних тормозных колодок
- Поставьте автомобиль на ровную поверхность т подложите под колеса упоры, предотвращающие его самопроизвольное движение.
- Если вы поставили автомобиль на стояночный тормоз (ручник), отключите его.
- Поддомкратьте заднюю часть автомобиля.
- Снимите колесо.
- Теперь нужно снять тормозной барабан. Для этого крестообразной отверткой открутите два болта (предварительно их можно обработать ВДшкой).

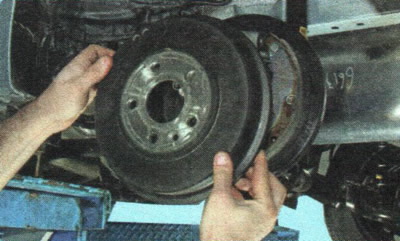

Снимите тормозной барабан
Если болты прикипели или отвертка слизала зубцы на их шляпках, воспользуйтесь дрелью, которой следует высверлить указанные болты.
Проблемы при снятии тормозного барабана
Для снятия барабана простучите деревянной рукояткой молотка по торцевой части тормозного барабана.
После снятия барабана,разберите тормозной механизм в следующей последовательности:
1.При помощи плоскогубцов или отвертки снимите верхнюю пружину.
2.Затем снимите пружину язычка, регулирующего зазор.
3.Снимите скобу и язычок.
4.На ведомой тормозной колодке плоскогубцами придавите переднюю часть фиксатора, проверните его ось и снимите сам фиксатор.
5.Снимите фиксатор на другой тормозной колодке.
6.Теперь можно отсоединить тросик ручника.
Перед установкой новых тормозных колодок следует снять со старых данную шайбочку и поставить ее на новые, т.к. без нее язычок, регулирующий зазор свою функцию будет выполнять некачественно.
Переставьте данную шайбочку со старых колодок
Также рекомендуется провести профилактику распорной планки – обработать наждачной бумагой имеющиеся шероховатости, разобрать ее и смазать, после чего скрутить без приложения усилий.
Устанавливаем тормозные колодки
3.Установите вторую тормозную колодку и прицепите нижнюю пружину. Затем закрепите колодку фиксатором.
4.Поставьте регулятор зазора между колодками, при этом зубец должен быть снаружи, т.к. на него ляжет хвост язычка регулировки зазора.
Устанавливаем регулятор зазора
5.Поставьте на место указанный язычок и прицепите пружину, при этом, натягивать ее пока не стоит.
Установите язычок, но пружину установите позже
6.Поставьте скобу.
7.Затем натяните верхнюю пружину и пружину язычка.
Натяните второй конец пружины
Тормозные колодки установлены
8.В конце закройте барабан и закрутите отверткой два болта крепления.
Установите тормозной барабан на место
