Защита от вскрытия капота 2110

ВАЗ-2110. Замок капота. Двойная защита

Подобных железяк на машине немало, одна из них — защитный кожух под замок капота «десятки». О том, что на этой машине доступ к замку рекордно прост, нынче знают все, кроме, конечно, ВАЗа. Посему действуем сами.

РИС 1. Выкройка кожуха. Материал — жесть толщиной 1 мм.

РИС 2 и 3. Дабы убедить любого Фому-неверующего в остроте проблемы, «на спор» сняли пластмассовую решетку радиатора. Даже руке нашего, далеко не тщедушного парня замок вполне доступен, а для тех, кто промышляет подкапотным воровством профессионально, — тем более!

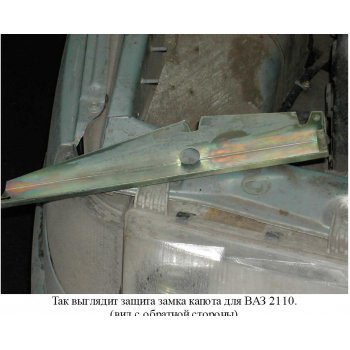

Эту лазейку мы перекрыли снизу кожухом. Предварительно смоделировали его из картона — тщательно подогнали, наметили отверстия, затем воспроизвели из жести.

Хотя сказанного выше достаточно, мы все же показываем на эскизе основные размеры кожуха, определенные после подгонки по месту. Остальные размеры считайте свободными.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Граждане!
Ни кто не ставил себе подобного девайса?
Речь идет о блокеровке доступа к тросику капота ВАЗ2110 и аналогичных. Сам девайс показан на картинке в аттаче.
+выложен мануал по установке 400к pdf формата.

Наднях у соседа машину ночью вскрыли, в том числе и капот.
Провода порезали, магнитолу и БК унесли с собой.
не паноцея но. ¶

не . лезут под бампер. точнее в дыру между бампером-защитой-подкрылками.

решения 2 —
1. купить защиту "щериф" с ушами
2. самому вырезать железеи и закрыть ими дыры. (я так делал).. ¶

не . лезут под бампер. точнее в дыру между бампером-защитой-подкрылками.

решения 2 —
1. купить защиту "щериф" с ушами
2. самому вырезать железеи и закрыть ими дыры. (я так делал)..

Я себе ставил доп.блокиратор капота. даже если выдрать решетку рариатора и пробовать тянуть за трос открытия — нифига это не даст.
ставил такую приблуду специально — чтобы в случае вкрытия авто нельзя было открыть капот как обычно. + под капотом есть и электро блокировки. т.е. завести машину пока не откроешь его — фиг

вообще — ни одна блокировка не панацея.. если захотят то угонят.. вопрос только времени.. чем больше у тебя всяких фенек (+ еще какие-нито нестандартные), тем больше уйдет времени на угон.. а это шанс владельцу

я пока довел свою систему до ума — потратил кучу времени.. и сигу переносил шоп фиг добрались, и питание к ней тянул черт знает как (шоб скрытно и надежно), сирену в другое место, мех блок с электро блоировкой , + еще своя електро фишка, дыры в бампере закрывал, личинки снял . кароче наставил закавырок ахтунгистам :))))
зы. надеюсь мне непридется убеждаться в надежности построенной противоугонки . тфу 3 раза ¶

Конечно ты прав на все 100! Профи, подготовится и угонит без проблем.

В данный момент мне бы хотелось максимально обезопасить себя от мелких варишек. т.е. от элентарнейшего открывания капота, перкусывания проводов ковыряния сердечников замков. ¶

Авторский замок капота разработан нашей Лабораторией, защищен патентом РФ, производится по нашему заказу и отсутствует в розничной продаже.

Авторский замок капота в составе комплекса Кондрашова защиты выполняет след. функции:

не дает возможности угонщику открыть капот без повреждений;
предотвращает быстрое снятие легкосъемных дорогостоящих деталей под капотом (ЭБУ, фары, модули);
защищает сирены охранного комплекса;
не дает злоумышленнику обесточить питание охранного комплекса снятием клеммы c АКБ;
затягивает время обхода подкапотных блокировок.

Особенности авторского замка капота, производимого в нашей Лаборатории:

замок капота изготавливается индивидуально под машину, аналогов просто нет;
за счет применения высокотехнологичных смазок и тщательной подготовки при инсталляции, гарантированная работа замка при температурах от +70 до — 45 градусов;
инсталляция производится с использованием герметиков и антикоррозийных материалов , что обеспечивает высокую "живучесть" всех деталей замка;
наивысшее время наработки на сбой/отказ электропривода (20 000 циклов или 10 лет работы).

Особенности конструкции, защищенные патентом РФ:

монтаж ответного кронштейна происходит из 3 мм стали, и крепеж выполняется с использованием стальных заклепок с усилием на разрыв от 600 кг.;
ответный кронштейн красится методом порошковой окраски (на металл наносится специальный порошок, затем деталь запекается в печи при t=200 градусов), данный метод обеспечивает 100% защиту металла от солей и агрессивной среды под капотом;
не имеет страховочных тросиков, при этом аварийное открытие происходит специальным устройством с авторским алгоритмом (аналогов нет);
для защиты от пневмодомкрата используются специальные шипы, которые разрывают оболочку груши, сбрасывая давление.

Стоимость установки в составе авторского охранного комплекса – 8 750 р.

Чертежи и готовая конструкция замка не продаются и устанавливается только в составе авторской защиты от угона. Отдельно установкой только авторского замка наша Лаборатория не занимается!

Эксклюзивным партнером, владеющим правом использовать Патент и устанавливать авторский замок капота в комплексах защиты от угона является наш партнер — фирменный установочный центр StarLine.

Примеры инсталляции видимой части замков без раскрытия алгоритма работы:

Авторский замок капота для Honda
Авторский замок капота для Honda
Авторский замок капота для Infinity
Авторский замок капота для Lexus
Авторский замок капота для Lexus
Авторский замок капота для Lexus
Авторский замок капота для Lexus
Авторский замок капота для Mercedes
Авторский замок капота для Mercedes
Авторский замок капота для Nissan
Авторский замок капота для Porsche
Авторский замок капота для Toyota
Авторский замок капота для Toyota
Авторский замок капота для Toyota
Авторский замок капота для Toyota
Авторский замок капота для Toyota
Авторский замок капота для Toyota
Авторский замок капота для Toyota

Внимание! Остерегайтесь подделок авторского замка капота. При фразе “ Мы делаем то же самое, что и у Кондрашова ”, а иногда фраза дополняется «. еще и дешевле ", внимательно изучите предлагаемую конструкцию и используемые материалы. Как показала практика, в результате вы получаете из обычного замка капота (доступного на рынке) низкокачественную подделку, которая не способна серьезно противостоять взлому при угоне и требует серьезных доработок. Рекомендуем к изучению таблицу сравнения нашего замка с двумя популярными на рынке, чтобы понять разницу.


Смоленский замок (Конверсинвест)	Diffen Time	Авторский замок Лаборатории Кондрашова

Смоленский замок

Diffen Time (Door Lock)

Авторский замок

Запорный шток

Диаметр

8 мм

6.7 мм

8 мм

Качество обработки

низкое

высокое

Материал

металл (гальваника)

нержавейка

Гильза

Материал

металл (покрытие краска)

латунь

Качество обработки

низкое

высокое

Допуск запорного штыря к гильзе

+ 0,2 мм

+0,05 мм

+ 0,05 мм

Крепление гильзы

запрессовка

резьбовое соединение

Соединение в общей конструкции

Защита троса

Есть

Нет (опция)

Есть

Крепление к корпусу автомобиля

Г – образная планка (сгиб при силовом воздействии)

по всей площади крепления

П – образная планка (по всей площади крепления)

Крепление троса к гильзе

1 винт

резьбовое соединение

3 винта (нерж.)

Аварийное открытие

нет

страховочный тросик

пин-код

Защита от пневмодомкрата

нет

есть (шипы)

Стоимость с установкой

3000 руб.

6500 руб.

8750 руб.

Именно по этому мы не используем универсальные замки, т.к. они имеют ряд как конструктивных, так и функциональных недостатков.

1). Страховочный тросик для аварийного открытия замка — уязвимое место . Фантазия мастера (даже очень хорошего) ограничена при работе с определенной маркой автомашины. На потоке, когда замок ставится за 2-3 часа можно выбрать максимально 2-3 места, куда можно вывести аварийный трос. Кроме того, третьи лица (например, на сервисе при смене масла) могут видеть — где тросик, или (еще хуже) вывести трос в нужное место при подготовке машины к угону. Видим решение на одной машине — оно же на всех остальных.

Решение: трос нужно отрезать

2). Тонкая рубашка троса . В некоторых моделях замков "рубашка" очень тонкая и легко перекусывается обычными кусачками.

Решение: на деть защитную трубку, не позволяющую быстро перекусить трос

3). Тонкая 4 мм ось ответного кронштейна . В данном алгоритме вскрытие капота происходит след. сценарию. Между балкой радиатора и плоскостью капота просовывается "грелка" (пневмодомкрат с возможностью создания давления накачиванием с "груши").

Происходит раскрытие щели на 3-4 см без повреждения капота. 4 мм ось ответного кронштейна замка можно пилить обычным полотном.

Решение: нужно надеть на ось антиспильную трубку

. Однако ситуация не улучшается , т.к. пилить ось можно по стопорному винту , который фиксирует ось с плоскостью капота, где трубки нет.

Резонно встает вопрос: "Зачем дорабатывать ширпореб . ", который все равно остается уязвимым, если лучше сделать индивидуальный замок, изначально конструктивно лишенный подобных "багов". Мы так и сделали. Защита от "раскрытия подушкой" решена элементарно — мы не даем пневмодомкрату раскрываться, просто разрывая его острыми шипами, которые очень хорошо видны на крышке капота. Защита от раскрытия по умолчанию входит в конструкцию авторского замка капота, предлагаемого нашей Лабораторией.

I. Для случаев, когда просто подклинивает замок капота:

Чтобы открыть капот ВАЗ 2110, нужно попросить помощника придавить капот. Можно сесть на переднюю часть капота, которая сразу над замком. Если не поможет, то нужно расшатывать капот прерывистыми движениями (надавил-отпустил).
Водитель дергает трос подъема капота.
Когда капот открылся, то нужно провести тщательную смазку замка.

II. Инструкция для случаев, когда на капоте есть электроблокиратор и села аккумуляторная батарея:

Чтобы открыть капот на ВАЗ 2110, разбираем осветитель, который над водительским или пассажирским сиденьем.
Прикуриваем + и – от другого автомобиля.
Заводим свою машину и открываем капот, чтобы достать оттуда севший аккумулятор и зарядить его.

Опытные водители, чтобы открыть капот на ВАЗ 2110 снаружи, предусматривают на этот случай скрытый провод, который выходит к АКБ. Если батарея села, то можно подключить проводку к ЗУ и провести зарядку аккумулятора.

III. Для случаев, когда оборвался трос открытия капота:

Чтобы открыть капот ВАЗ 2110, просовываем руку в воздухозаборник (между бампером и теплообменником).
Пытаемся нащупать язычок замка, который должен дергаться тросиком (на фото).
Цепляем язычок плоскогубцами и оттягивает его вниз, пока лямка замка не откроется.

Некоторые специалисты утверждают, что встречали скрытый тросик, который помогает открыть капот на ВАЗ 2110. Чтобы его найти, нужно поддомкратить переднюю часть авто со стороны водителя. Он может быть надежно спрятан за защитной крышкой в районе переднего колеса. Тросик нужно резко дернуть вниз и капот откроется.

Надеюсь, советы помогли вам самостоятельно справиться с этой поломкой. Для наглядности, вот видео, как открыть капот десятки в полевых условиях:

Любой автолюбитель нашей страны по достоинству оценивает такой автомобиль, как ВАЗ 2110. В далеком 1983 году было принято решение спроектировать седан на базе хэтчбэка ВАЗ 2108. Только инженера-конструкторы внесли немало изменений. Автомобиль стал не только мощней, интересней, но и более дорогой. Поэтому было решено в 1984 году создать полностью новую модель седан. Отличается внешним видом капот ВАЗ 2110. Отличительных особенностей немало и сначала надо разобраться, что представляет собой этот элемент на автомобиле.

Общее понятие

Это кузовная деталь, задача которой – защищать двигатель и остальные элементы моторного отсека машины от любых негативных воздействий внешних факторов.

Простым языком – это крышка на двигательном отсеке автомобиля. Часто водители определяют так: «Относится к выступающей части кузова, находится вместе с мотором».

В автословаре указано, что это крышка, которая прикрывает отсек любого транспортного средства.

Как бы ни звучало толкование капота, предназначение его в следующем:

Защищать двигатель;
Повышать аэродинамические свойства автомобиля;
Поглощать шум двигателя.

Устройство и установка

Капот ВАЗ 2110 состоит из следующих составляющих:

Петли;
Газонаполненного упора;
Пальцев упора;
Крючка;
Фиксатора замка;
Гаек крепления капота;
Замка;
Гаек крепления замка.

Нередко приходится водителям во время дороги самим снимать и устанавливать многие элементы. Сделать это несложно. Капот ВАЗ 2110 навешивается по заднему краю впереди кузова на специальные петли. На передней части должен быть установлен замок, а на самом капоте имеется крюк и фиксатор. Крюк служит защитой от непроизвольного открывания капота во время движения машины. Даже если капот открыт, он всегда удерживается благодаря газонаполненным упорам.

Если нужно снять крышку на двигательном отсеке (то есть это капот ВАЗ 2112 или 2110), надо снять капот и удерживать его в таком положении. Далее надо вывернуть пальцы упоров из гайки крепления и вывернуть гайки крепления самой крышки к петлям. Потом снимаются упоры с кузова и в конце – сам капот.

Перед тем, как начать установку, надо окончательно затянуть гайки крепления, отрегулировать положение крышки в проеме. Они должны быть установлены так, чтобы зазоры были с левым и правым крыльями одинаковыми. Регулируется все за счет увеличения отверстий в петлях.

Регулировка замка и капота

Большую роль в крышке играет замок. Он должен надежно закрывать капот. Если крышка отпирается с усилием, то нужно сделать следующее:

Открыть крышку и ослабить гайки крепления корпуса;
Передвинуть замок капота под шпильки крепления в требуемое положение (пока отверстия немного увеличены);
Завернуть гайки обратно;
Проверить действие замка.

Когда работа с замком завершена, нужно отрегулировать сам капот. Сначала осмотреть его в закрытом виде. Когда он закрыт, то оба крыла должны находиться на одинаковом расстоянии от него, примерно около 3 мм. На переднем крае он должен быть в одной плоскости с обоими крыльями. Важно, чтобы регулировка по высоте была проведена правильно.

Выполняется регулировка следующим образом:

Вверху ослабить болты между шарниром и капотом;
Чтобы провести боковую регулировку надо ослабить болты между кузовом и шарниром;
Сдвинуть крышку в нужном направлении и затянуть болты;
По переднему краю завинтить упорные амортизаторы как слева, так и справа до края металла;
Ослабить крепежные болты замка и сдвинуть его в нужное место вверх или вниз;
Проверить установку по высоте при закрытой крышке. Важно, чтобы верхний край капота находился на одном уровне с крыльями;
Затянуть крепежные болты замка капота;
Запорная скоба должна войти в отверстие замка. Если нет, то надо подвинуть вбок запорную пластинку, но только после ослабления крепежных болтов;
Надо ввинчивать упорный амортизатор до тех пор, пока капот в закрытом положении не будет раскачиваться.

Обычно регулировка проводится несколько раз. С первой попытки не всегда получается все выполнить правильно.

Важно следить за состояние троса на капоте. Если он вышел из строя, надо его заменить. Работа выполняется так:

Открыть капот.
Вывесить из замка ниппель, находящийся на конце троса.
Вывесить оболочку троса.
Вынуть оболочку троса из кронштейна, обычно он уложен в желобок прокладки.

Далее останется только демонтировать приемный карман, который находится под приборной доской слева.

Карман демонтируется так:

Отвинчивается деблокирующая ручка (она находится в ногах водителя).
Втягивается трос капота в салон.
Протянуть подготовленный новый трос сквозь резиновую насадку.
Привинтить деблокирующую ручку.
Вложить оболочку троса в выемку прокладки капота и в кронштейны, которые находятся на фронтальной части машины.
Протянуть трос через контропору замка и навесить оболочку.
Навесить на замок ниппель на кончике троса.

Только после проведения всех этих работ, можно считать, что регулировка проведена успешно.

Покраска

Ничто не вечно на Земле и со временем на капоте появляются царапины, образуется ржавчина. Поэтому многие автомобилисты специально заказывают его пластиковый. Но тем, у кого он из металла, остается одно – заняться покраской.

Не сделать работу без:

Досок;
Хлопчатобумажных перчаток;
Краски;
Воздушного компрессора;
Краскопульта;
Кислого грунта;
Обезжиривателя.

Покраска проводится следующим образом:

Автомобиль надо тщательно вымыть со специальным шампунем. Удалить пыль, грязь из всех труднодоступных мест и желательно использовать для этой работы разные щетки. Хорошо вымыть пол и продуть компрессором все стены. Важно, чтобы нигде не осталось пыли. Перед покраской пол облить водой.
Демонтировать капот. Сначала надо выкрутить болты, которые держат газовые упоры. Подпереть капот деревянной палкой. Когда газовые упоры будут демонтированы, снять петли.
Внимательно осмотреть места, где крепятся упоры и петли. Обычно там всегда начинается коррозия. Если попадутся места, где сгнил металл, то такие кусочки нужно вырезать. Сделать заплатку и приварить.
Установить капот. Для этого надо воспользоваться специальными козлами. Сделать можно самим. Нужно взять несколько досок и сколотить крест-накрест. Вся старая краска с поверхности капота осторожно удаляется. Делать эту работу нужно с помощью наждачной бумаги или крупнозернистой наждачки.
Обезжирить поверхность специальным раствором и нанести кислый грунт тонким слоем. После просыхания наносится шпатлевка. Дать капоту снова просохнуть.
Поверхность снова обезжиривается. Затем наносится краска краскопультом. Краска наносится несколькими тонкими слоями. Важно помнить, что каждый новый слой краски наносится после полного высыхания прежнего.
Высохшая краска отшлифовывается. Поверхность обезжиривается. Наносится слой лака.

Если процесс покраски хоть немного был нарушен, всю работу следует сделать заново.

Способы защиты

Для автолюбителей всегда важно, чтобы «любимое детище» всегда оставалось в хорошем первозданном виде. Тот же капот, и не играет большой роли, пластиковый он или металлический, всегда можно уберечь и продлить ему срок службы.

В прошлые времена для этих целей использовали обычную малярную ленту. Но это несколько глупо, и сам автомобиль становится непривлекательным. Сегодня есть немного другой способ – защита с помощью антигравийной пленки.

Большинство современных водителей пользуются специальным дефлектором для капота. Часто его называют «ветровиком» или «мухобойкой». Это маленькая пластмассовая планка. Ее прикрепляют на переднюю кромку капота. С ее помощью образуется хорошая защита от попаданий камней. Есть еще немаловажный факт. Дефлектор не просто защищает от камней, он направляет летящие камушки выше крыши машины. Таким образом будет защищено и лобовое стекло.

Отмечено, что благодаря этому нехитрому устройству попадет меньше грязи и на лобовое стекло. Чтобы в этом убедиться, надо обратить внимание на остановках на перекрестках. Пока автомобиль стоит, снега на стекло попадает намного больше, чем когда он движется. Дефлектор не только изменяет аэродинамику машины, он способен менять воздушный поток. Во время движения грязь пролетает мимо автомобиля.

Это и есть небольшой недостаток этого приспособления. Любые изменения всегда приводят к увеличению расхода топлива.

Есть еще минус. Надо крепить приспособление очень хорошо. Скотч, даже самый плотный – не способен выдержать, саморезами пользоваться нежелательно. Нагрузка увеличится, появится вибрация, и места крепления быстро износятся.

Есть еще один способ защиты. Использование антигравийной и декоративной пленки. Она клеится примерно так же, как и тонировка на стекла. В данном случае работа намного легче. С ее помощью капот будет надежно защищен, а внешний вид не испорчен.

Лучше выбирать прозрачную пленку, пусть она будет с некрупным рисунком или с текстурой. Такое решение позволит сразу защитить автомобиль и немного изменить внешний вид транспортного средства. Пленку можно применять как на металлический капот, так и на пластиковый. Многие наслышаны о «винилографии». То есть это рисунок, который печатают на виниле. Только преимущества в специальной пленки в том, что рисунок можно постоянно менять, хотя это удовольствие не из дешевых.

Еще один способ защиты капота – это защитная полироль. Всегда после мойки нужно использовать полироль. Пусть она смывается быстро, но пока она есть на автомобиле, то он защищен. Хотя полироль не убережет от камушков, но микротрещины будет им заполнены, и значит, не будет коррозии. Только все равно необходимо время от времени подкрашивать сколы.
